คู่มือตัวเก็บประจุไมโครฟารัด 1 ตัว: ข้อมูลจำเพาะ การใช้งาน และเคล็ดลับการเปลี่ยน CBB60

ตัวเก็บประจุขนาด 1 ไมโครฟารัดคืออะไร และเหตุใดจึงมีความสำคัญ

ก ตัวเก็บประจุไมโครฟารัด 1 ตัว (1 µF) เก็บประจุไฟฟ้าได้หนึ่งในล้านฟารัด นั่นอาจฟังดูเล็กน้อยเล็กน้อย แต่ในทางปฏิบัติ ค่าความจุไฟฟ้านี้แสดงถึงค่าความจุไฟฟ้าที่หลากหลายที่สุดในอุปกรณ์อิเล็กทรอนิกส์ ซึ่งมีประโยชน์ในวงจรไทม์มิ่ง การเชื่อมต่อสัญญาณ การกรองเสียง การแยกแหล่งจ่ายไฟ และการใช้งานการเปลี่ยนเฟสของมอเตอร์ เมื่อมีคนอ้างถึง "ค่าสูงสุด 1 µF" โดยทั่วไปพวกเขาจะชี้ไปที่ส่วนประกอบที่จัดการงานความถี่ต่ำถึงกลางด้วยความแม่นยำและสูญเสียพลังงานน้อยที่สุด

หากจะอธิบายสเกลตามบริบท: ฟารัดหนึ่งคือความจุความจุมหาศาลซึ่งแทบไม่เคยเห็นในส่วนประกอบที่แยกจากกัน ไมโครฟารัดหนึ่งตัวเท่ากับ 10⁻⁶ ฟารัด และตั้งอยู่ระหว่างแคปเซรามิกช่วงพิโคฟารัดที่ใช้สำหรับการกรอง RF กับตัวเก็บประจุด้วยไฟฟ้าหลายร้อยไมโครฟารัดที่ใช้ในการปรับกำลังไฟฟ้าให้เรียบจำนวนมาก พื้นตรงกลางนั้นเป็นจุดที่ความสว่าง 1 µF พอดี — มีความสามารถเพียงพอในการโต้ตอบอย่างมีความหมายกับสัญญาณ AC ความถี่ต่ำ และกะทัดรัดพอที่จะปรากฏในทุกสิ่งตั้งแต่วงจรสมาร์ทโฟนไปจนถึงแผงมอเตอร์ของเครื่องซักผ้า

ที่ ตัวเก็บประจุ ซีบีบี60 ตระกูลที่สร้างขึ้นโดยใช้เทคโนโลยีฟิล์มโพลีโพรพีลีนเคลือบโลหะ มักปรากฏในช่วง 1 µF ถึง 100 µF ก ตัวเก็บประจุ CBB60 1 µF โดยทั่วไปจะใช้ในขดลวดเสริมของมอเตอร์งานเบา แผงควบคุมพัดลม และวงจรปั๊มกำลังต่ำ ซึ่งตัวเก็บประจุแบบฟิล์มที่มีความเสถียรและมีอายุการใช้งานยาวนานมีประสิทธิภาพเหนือกว่าทางเลือกที่ถูกกว่า การทำความเข้าใจว่าค่า 1 ไมโครฟารัดทำงานอย่างไรในบริบทเหล่านี้เป็นพื้นฐานในการเลือก ทดสอบ และเปลี่ยนส่วนประกอบเหล่านี้อย่างถูกต้อง

ที่ Microfarad Unit Explained: Scale, Conversion, and Practical Reference

ที่ farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• ไมโครฟารัด (µF หรือ uF) : 1 × 10⁻⁶ F — ใช้ในตัวเก็บประจุของมอเตอร์ การเชื่อมต่อเสียง และการกรองแหล่งจ่ายไฟ
• นาโนฟารัด (nF) : 1 × 10⁻⁹ F - ใช้ในวงจรไทม์มิ่งและตัวกรองความถี่สูง 1 µF = 1,000 nF
• พิโคฟารัด (pF) : 1 × 10⁻¹² F — ใช้ใน RF, วงจรเสาอากาศ และออสซิลเลเตอร์คริสตัล 1 µF = 1,000,000 pF

ก 1 µF capacitor labeled "105" on its body (common for ceramic multilayer types) uses code notation: the first two digits give the mantissa (10), and the third digit gives the exponent of 10 in picofarads (5 = 10⁵ pF = 100,000 pF = 0.1 µF). A part labeled "1µF" directly, or carrying a "1.0" alongside the µF symbol, is unambiguous. Always read the unit marker carefully — confusing µF with nF on a motor capacitor can result in a component with 1,000 times too little capacitance, causing the motor to fail to start entirely.

สำหรับการใช้งานมอเตอร์ โดยทั่วไปค่าความจุไฟฟ้าจะทำงานระหว่าง 1 µF ถึง 100 µF ขึ้นอยู่กับขนาดมอเตอร์ พัดลมเพดานอาจต้องใช้ 1 µF ถึง 5 µF; มอเตอร์ปั๊มเฟสเดียวขนาดเล็กอาจต้องใช้ 4 µF ถึง 16 µF; ดรัมมอเตอร์ของเครื่องซักผ้าขนาดเต็มโดยทั่วไปจะใช้ 8 µF ถึง 25 µF ดังนั้นค่า 1 µF จึงสอดคล้องกับขอบเขตของตัวเก็บประจุมอเตอร์ที่ใช้งานได้จริงน้อยที่สุด — พัดลมเสริม ปั๊มน้ำขนาดเล็ก และมอเตอร์เหนี่ยวนำโหลดเบา

ตัวเก็บประจุ CBB60 ทำงานอย่างไร และตำแหน่งที่ 1 µF พอดี

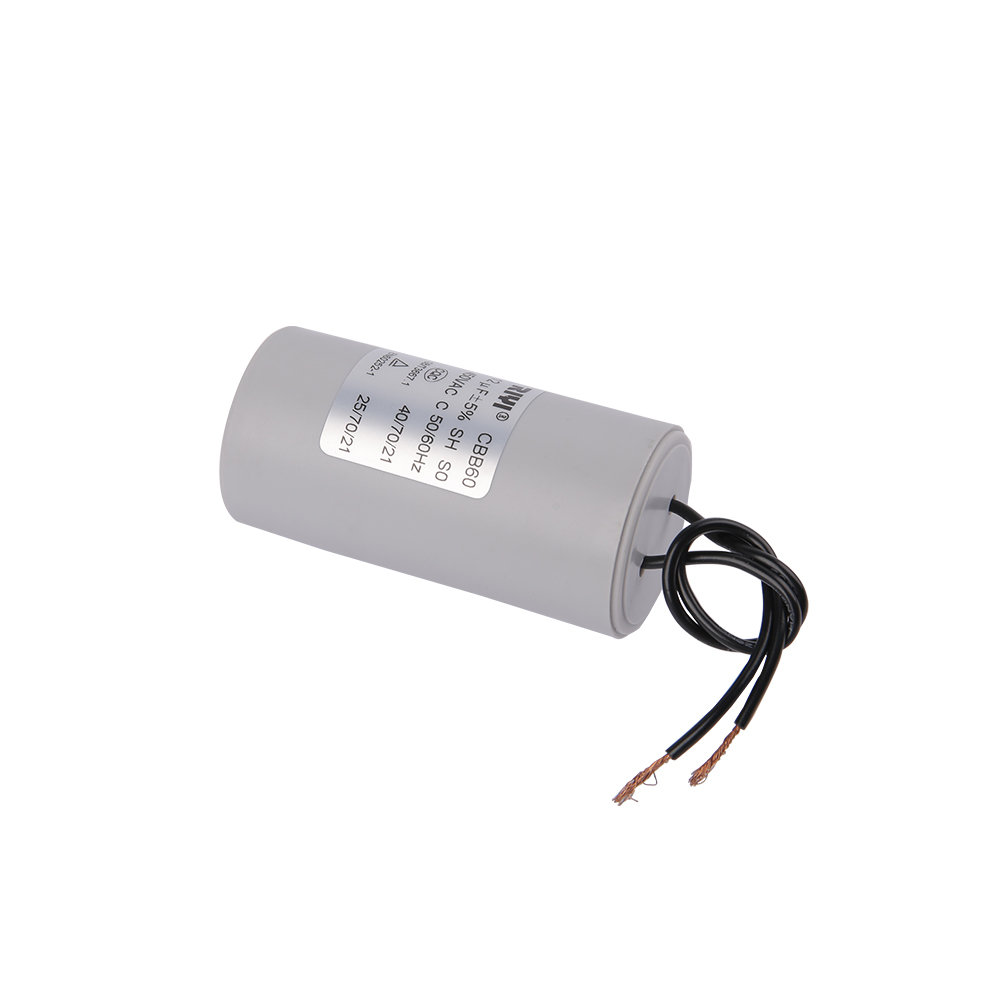

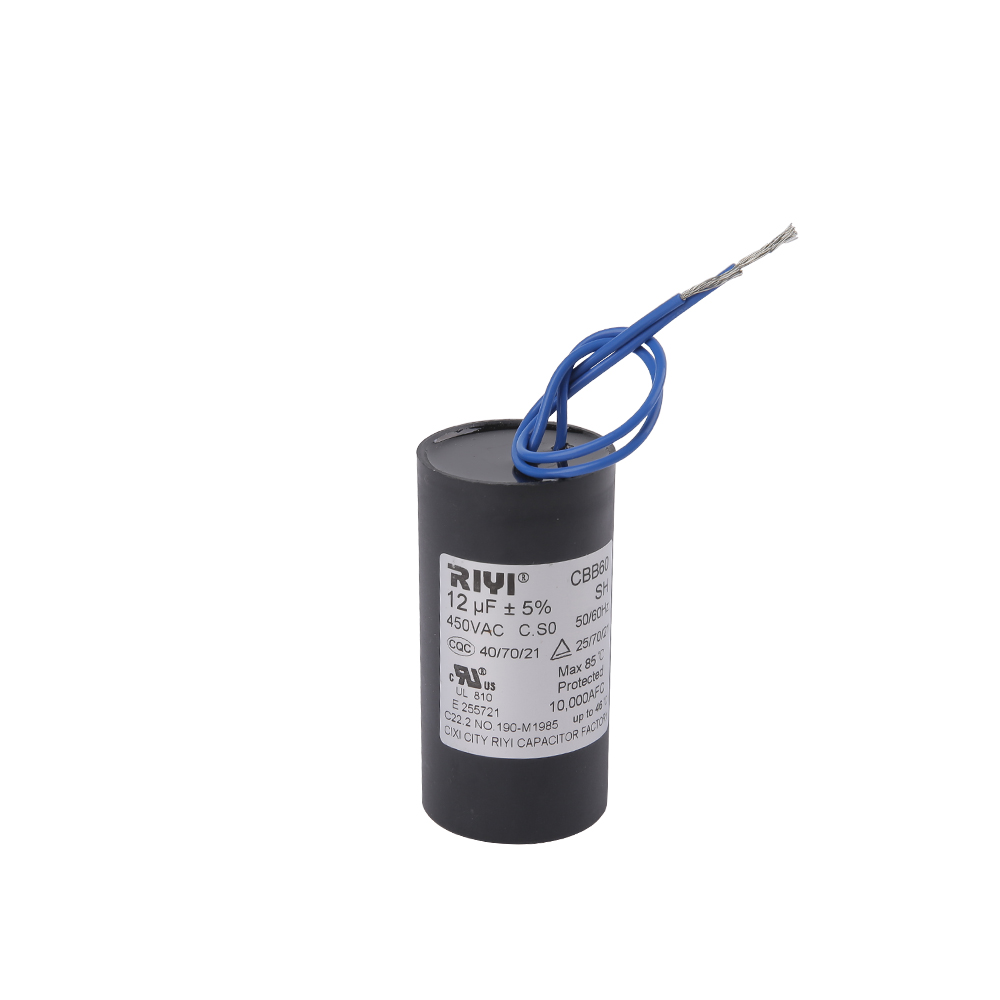

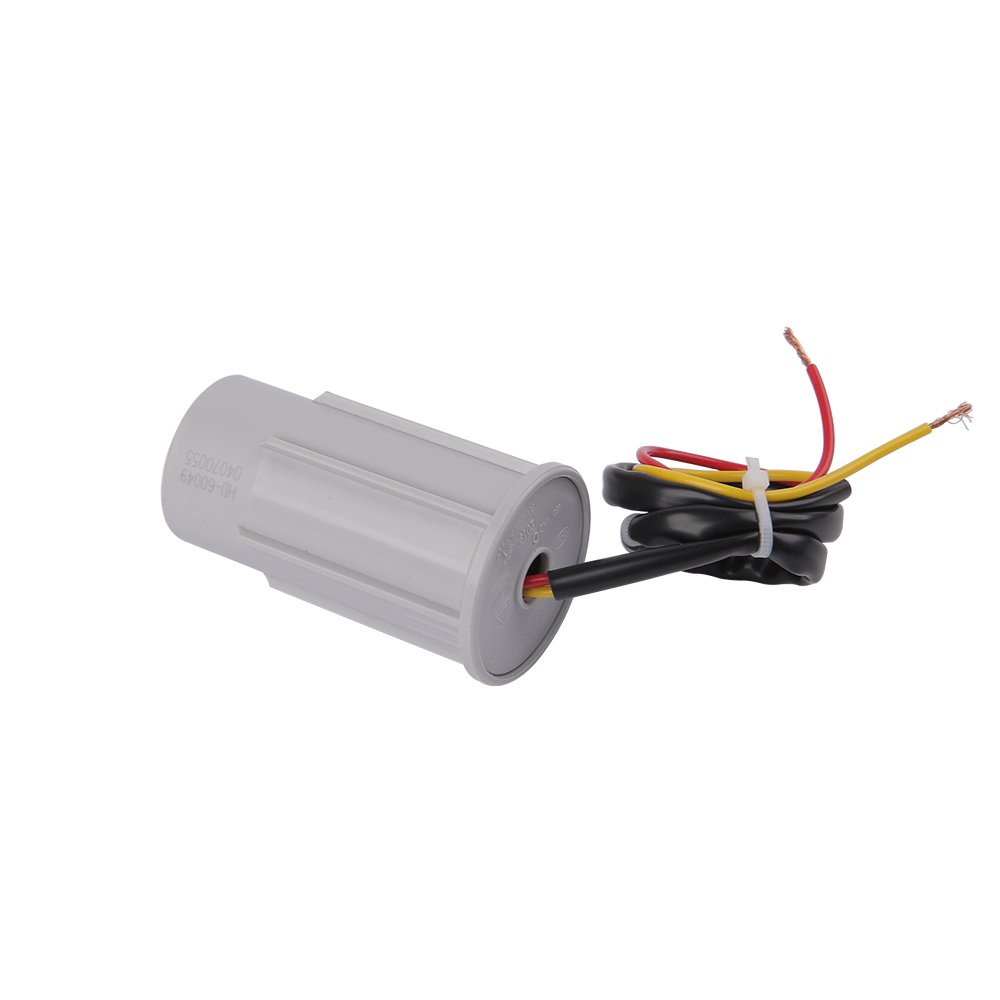

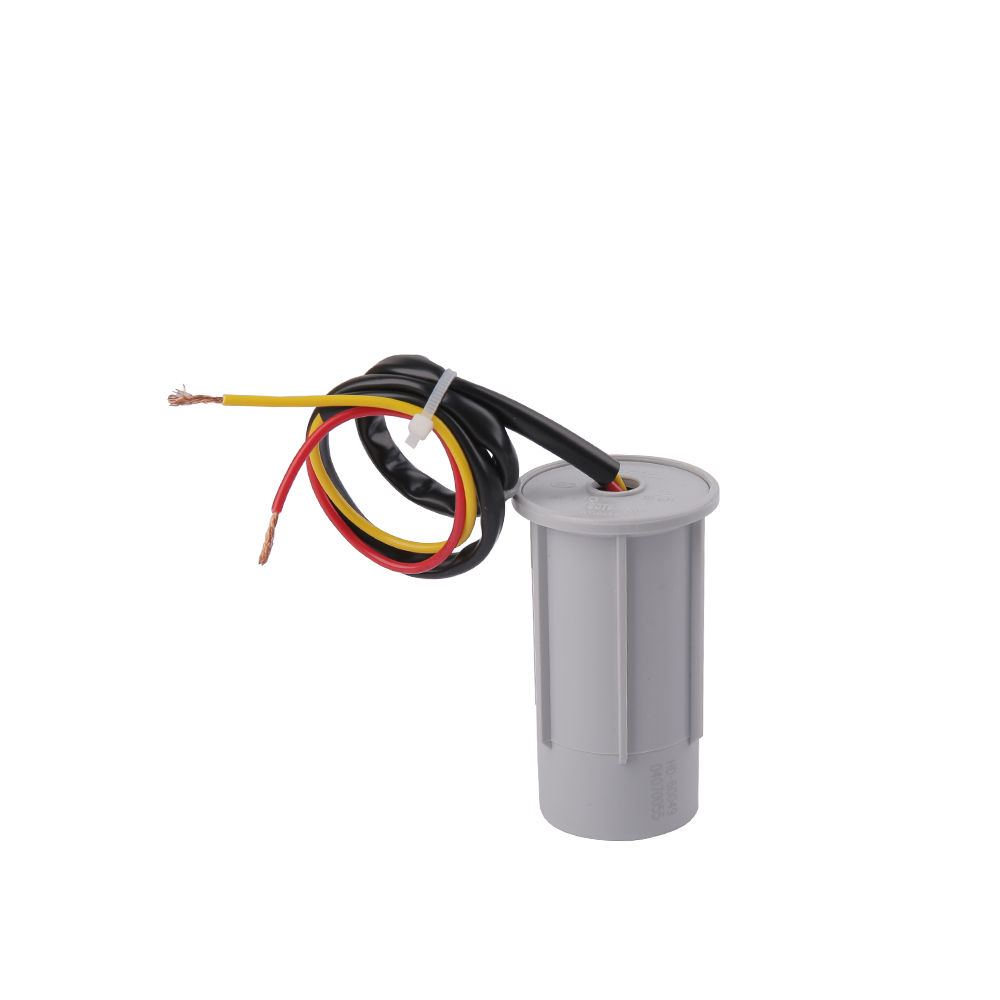

ที่ CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

ที่ core function of a CBB60 capacitor in a single-phase motor is การเปลี่ยนเฟส . แหล่งจ่ายไฟ AC เฟสเดียวไม่สามารถสร้างสนามแม่เหล็กหมุนได้ด้วยตัวเอง แต่จะผลิตเพียงสนามแม่เหล็กที่สั่นเท่านั้น โดยการเชื่อมต่อตัวเก็บประจุแบบอนุกรมเข้ากับขดลวดเสริม (สตาร์ท) กระแสที่ไหลผ่านขดลวดนั้นจะถูกเลื่อนประมาณ 90 องศา สัมพันธ์กับกระแสขดลวดหลัก ความแตกต่างของเฟสนี้ทำให้เกิดการประมาณสองเฟสที่เพียงพอในการสร้างสนามแม่เหล็กที่กำลังหมุนและสร้างแรงบิดเริ่มต้น

กt 1 µF, a CBB60 capacitor produces a relatively modest phase-shift contribution, suited to motors with low starting torque requirements and small auxiliary windings. Its reactance (Xc) at 50 Hz can be calculated as:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0.000001) data 3,183 โอห์ม

กt 60 Hz, that drops to approximately 2,653 ohms. This high impedance means a 1 µF capacitor allows only a small reactive current to flow — suitable for small motors where the auxiliary winding resistance and inductance are themselves high. Pairing a 1 µF CBB60 capacitor with a motor that requires 10 µF would result in severely reduced starting torque, possible humming, overheating of the auxiliary winding, and eventually motor failure.

คุณสมบัติการรักษาตัวเองของฟิล์มเมทัลไลซ์

ข้อดีอย่างหนึ่งที่กำหนดของโครงสร้าง CBB60 คือการซ่อมแซมตัวเอง เมื่อข้อบกพร่องระดับจุลภาคหรือการสลายไดอิเล็กทริกเฉพาะที่เกิดขึ้น อลูมิเนียมบางๆ หรือการเคลือบโลหะสังกะสีรอบๆ รอยเลื่อนจะระเหยเกือบจะในทันทีเนื่องจากพลังงานที่ปล่อยออกมา สิ่งนี้จะแยกข้อบกพร่องและคืนค่าอิเล็กทริกเพื่อป้องกันการลัดวงจรที่รุนแรง เหตุการณ์การรักษาตัวเองเพียงครั้งเดียวทำให้ความจุไฟฟ้าลดลงเล็กน้อย ซึ่งมักจะน้อยกว่า 0.01% หมายความว่าตัวเก็บประจุยังคงทำงานได้อย่างน่าเชื่อถือ แม้ว่าจะเกิดข้อผิดพลาดเล็กน้อยหลายครั้งตลอดอายุการใช้งานก็ตาม

คุณสมบัติการรักษาตัวเองนี้เป็นเหตุผลหนึ่งที่ตัวเก็บประจุ CBB60 เป็นที่นิยมมากกว่ากระดาษหรืออะลูมิเนียมอิเล็กโทรไลต์สำหรับการทำงานของมอเตอร์อย่างต่อเนื่อง ตัวเก็บประจุ CBB60 คุณภาพสูงทั่วไปได้รับการจัดอันดับสำหรับ 60,000 ชม หรือมากกว่าของการทำงานต่อเนื่องที่อุณหภูมิที่กำหนด เทียบกับ 2,000–5,000 ชั่วโมงสำหรับตัวเก็บประจุอลูมิเนียมอิเล็กโทรลีติคทั่วไปภายใต้ภาวะที่คล้ายคลึงกัน

ข้อมูลจำเพาะหลักที่ต้องตรวจสอบเมื่อเลือกตัวเก็บประจุ CBB60 ไมโครฟารัด 1 ตัว

การเลือกตัวเก็บประจุ 1 µF ที่เหมาะสมสำหรับการใช้งานมอเตอร์เป็นมากกว่าการจับคู่หมายเลขความจุ ข้อกำหนดจำเพาะที่พึ่งพาซึ่งกันและกันหลายรายการเป็นตัวกำหนดว่าส่วนประกอบจะทำงานได้อย่างปลอดภัยและมีอายุการใช้งานที่กำหนดหรือไม่

ระดับแรงดันไฟฟ้า: ปลอดภัยที่จะสูงขึ้น ไม่เคยลดลง

ก common question when replacing a 1 µF CBB60 capacitor is whether a higher voltage-rated unit can substitute for the original. The answer is yes — replacing a 250 VAC unit with a 450 VAC one is perfectly acceptable and actually provides a larger safety margin. The voltage rating represents the maximum voltage the dielectric can withstand continuously without breakdown. Using a 450 VAC capacitor on a 230 V circuit simply means the dielectric operates at well below its stress limit, which often extends service life. Never substitute a lower voltage rating: a 250 VAC capacitor on a 370 V circuit is likely to fail rapidly and could do so catastrophically.

ความทนทานต่อความจุและประสิทธิภาพของมอเตอร์

ผู้ออกแบบมอเตอร์ระบุค่าความจุไฟฟ้าด้วยค่าพิกัดความเผื่อ โดยทั่วไป ±5% หรือ ±10% เนื่องจากตัวเก็บประจุมีปฏิกิริยากับอิมพีแดนซ์ของขดลวดของมอเตอร์เพื่อสร้างการเปลี่ยนเฟส ตัวเก็บประจุขนาด 1 µF ที่มีพิกัดความเผื่อ ±10% สามารถวัดค่าได้ตั้งแต่ 0.9 µF ถึง 1.1 µF สำหรับพัดลมหรือมอเตอร์ปั๊มขนาดเล็กส่วนใหญ่ ช่วงนี้สามารถยอมรับได้ อย่างไรก็ตาม สำหรับการใช้งานการควบคุมมอเตอร์ที่มีความแม่นยำ เช่น ไดรฟ์แบบปรับความเร็วได้ คอมเพรสเซอร์แบบสโครล HVAC หรืออุปกรณ์ทางการแพทย์ รับประกันความทนทานที่เข้มงวดมากขึ้น (±5% หรือ ±2%) เพื่อรักษาแรงบิดและประสิทธิภาพที่สม่ำเสมอตลอดช่วงอุณหภูมิการใช้งาน

ตัวเก็บประจุ CBB60 เทียบกับตัวเก็บประจุแบบมอเตอร์อื่น ๆ

ที่ CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 กับ ซีบีบี61

ทั้ง CBB60 และ CBB61 ใช้ไดอิเล็กทริกของฟิล์มโพลีโพรพีลีนเคลือบโลหะ และอยู่ภายใต้การควบคุมของ IEC 60252-1 ความแตกต่างของโครงสร้างเพียงอย่างเดียวคือฟอร์มแฟคเตอร์: CBB60 เป็นแบบทรงกระบอก CBB61 เป็นรูปสี่เหลี่ยมผืนผ้า (ทรงกล่อง) ในทางไฟฟ้า หน่วย CBB61 1 µF 250 VAC สามารถใช้แทนกันได้กับหน่วย CBB60 1 µF 250 VAC โดยที่ระดับความปลอดภัย หมวดหมู่สภาพอากาศ และการกำหนดค่าขั้วต่อตรงกันทุกประการ ข้อควรพิจารณาในทางปฏิบัติคือ ความพอดีทางกล ไม่ว่าขายึดในเครื่องใช้ไฟฟ้าจะรองรับกระบอกสูบหรือกล่องแบนก็ตาม

CBB60 กับ ซีบีบี65

ที่ CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 กับ ซีดี60 ตัวเก็บประจุสตาร์ทด้วยไฟฟ้า

ที่ CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

กpplications Where a 1 Microfarad Capacitor Is the Right Choice

ที่ 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

วงจรขดลวดเสริมของมอเตอร์เฟสเดียวขนาดเล็ก

พัดลมเพดาน พัดลมดูดอากาศ พัดลมตั้งโต๊ะขนาดเล็ก และปั๊มหอยโข่งกำลังวัตต์ต่ำเป็นอุปกรณ์ที่ใช้กันทั่วไปมากที่สุดสำหรับตัวเก็บประจุ 1 µF ในงานมอเตอร์ มอเตอร์เหล่านี้มีขดลวดเสริมขนาดเล็กที่มีความต้านทานสูง ซึ่งหมายความว่าตัวเก็บประจุขนาดใหญ่จะทำให้เกิดกระแสเกินในวงจรเสริม หน่วย 1 µF ให้ขนาดกระแสรีแอกทีฟที่เหมาะสมเพื่อสร้างการเปลี่ยนเฟสที่มีประสิทธิภาพโดยไม่ต้องเน้นฉนวนของขดลวด มอเตอร์พัดลมแบบหลายความเร็วบางรุ่นใช้เครือข่ายตัวเก็บประจุ — ตัวอย่างเช่น ตัวเก็บประจุ 1 µF และ 2 µF สลับกันโดยใช้ค่าผสมที่แตกต่างกัน เพื่อให้ได้การตั้งค่าความเร็วที่แตกต่างกันสามแบบ

วงจรไทม์มิ่งและออสซิลเลเตอร์

ในวงจรไอซีไทเมอร์คลาสสิก 555 ค่าคงที่เวลาถูกกำหนดโดยสูตร t = 1.1 × R × C ด้วยตัวเก็บประจุ 1 µF และตัวต้านทาน 100 kΩ ความกว้างพัลส์เอาท์พุตจะอยู่ที่ประมาณ 0.11 วินาที ซึ่งเป็นช่วงเวลาที่จำเป็นโดยทั่วไปในตัวจับเวลาทางอุตสาหกรรม วงจรหน่วงเวลารีเลย์ และระบบควบคุมตามลำดับ การเปลี่ยนจากตัวเก็บประจุ 1 µF เป็น 10 µF ในวงจรเดียวกันจะคูณความล่าช้าสิบเท่าเป็น 1.1 วินาที ซึ่งทำให้ 1 µF เป็น "หน่วยสเต็ป" ที่เป็นธรรมชาติสำหรับการออกแบบวงจรไทม์มิ่ง โดยมีสเกลสำหรับการคำนวณที่ใช้งานง่าย

กudio Signal Coupling and Filtering

ในระบบอิเล็กทรอนิกส์ด้านเสียง ตัวเก็บประจุ 1 µF ในบทบาทการเชื่อมต่อจะสร้างตัวกรองความถี่สูงผ่าน เมื่อจับคู่กับโหลด 10 kΩ ความถี่คัตออฟ -3 dB จะอยู่ที่ประมาณ 16 Hz — ที่ด้านล่างของช่วงเสียง ซึ่งทำให้ตัวเก็บประจุแบบคัปปลิ้งขนาด 1 µF พบได้ทั่วไปในการออกแบบเครื่องขยายเสียงโดยมีเป้าหมายเพื่อส่งผ่านความถี่เสียงทั้งหมดไปพร้อมๆ กับการปิดกั้นออฟเซ็ต DC ใดๆ ที่จะเปลี่ยนจุดการทำงานของสเตจถัดไป ตัวเก็บประจุแบบฟิล์ม รวมถึงฟิล์มโพลีโพรพีลีนที่ใช้ในการก่อสร้าง CBB60 มักนิยมใช้สำหรับการต่อพ่วงเสียง เนื่องจากมีความผิดเพี้ยนต่ำเมื่อเทียบกับประเภทอิเล็กโทรไลต์

การแยกแหล่งจ่ายไฟ

ในการออกแบบแหล่งจ่ายไฟแบบสัญญาณผสมและแบบอะนาล็อก ตัวเก็บประจุแบบแยกส่วนขนาด 1 µF ที่วางอยู่ใกล้กับพินกำลังของ IC จะระงับสัญญาณรบกวนความถี่กลางในช่วง 100 kHz ถึงหลายช่วง MHz ซึ่งอิเล็กโทรไลต์จำนวนมากขนาดใหญ่ไม่สามารถจัดการได้อย่างรวดเร็วเพียงพอ เป็นเรื่องปกติที่จะจับคู่อิเล็กโทรไลต์ 100 µF (เทกอง) กับตัวเก็บประจุเซรามิกหรือฟิล์ม 1 µF (ความถี่กลาง) และเซรามิก 100 nF (ความถี่สูง) ที่รางจ่ายแต่ละราง ซึ่งครอบคลุมความถี่สามทศวรรษด้วยส่วนประกอบสามส่วน

บอร์ดควบคุมพัดลมและมอเตอร์แบบปรับความเร็วได้

ตัวควบคุมความเร็วแบบอิเล็กทรอนิกส์สำหรับพัดลมเพดานและมอเตอร์เครื่องใช้ไฟฟ้าขนาดเล็กมักมีตัวเก็บประจุแบบฟิล์มโพลีโพรพีลีน 1 µF ในวงจรลดความเร็ว ตัวลดแรงดันเหล่านี้จะระงับแรงดันไฟกระชากที่เกิดขึ้นเมื่อขดลวดมอเตอร์แบบเหนี่ยวนำถูกเปลี่ยนโดยอุปกรณ์ TRIAC หรือทรานซิสเตอร์ หากไม่มีตัวเก็บประจุ snubber เดือยเหล่านี้อาจเกินหลายร้อยโวลต์ในไมโครวินาที ทำลายอุปกรณ์สวิตชิ่ง ตัวเก็บประจุขนาด 1 µF ที่จับคู่กับตัวต้านทานแบบอนุกรม (มักจะอยู่ที่ 10–100 Ω) เป็นการกำหนดค่ามาตรฐานสำหรับมอเตอร์ในช่วงกำลัง 50–500 W

วิธีทดสอบตัวเก็บประจุไมโครฟารัด 1 ตัวด้วยมัลติมิเตอร์

การตรวจสอบว่าตัวเก็บประจุขนาด 1 µF ทำงานอย่างถูกต้องก่อนหรือหลังการติดตั้งนั้นทำได้ตรงไปตรงมาด้วยมัลติมิเตอร์แบบดิจิทัลสมัยใหม่ที่มีฟังก์ชันการวัดค่าความจุไฟฟ้า กระบวนการนี้ใช้เวลาน้อยกว่าห้านาทีและสามารถยืนยันได้ว่าส่วนประกอบที่น่าสงสัยมีข้อบกพร่องจริงหรือไม่ หรือข้อผิดพลาดอยู่ที่อื่นในวงจรหรือไม่

1. ตัดการเชื่อมต่อพลังงาน: อย่าทดสอบตัวเก็บประจุในขณะที่วงจรมีพลังงานอยู่ สำหรับตัวเก็บประจุในวงจรมอเตอร์ ให้รอ 30 วินาทีหลังจากการถอดกำลังไฟออกก่อนที่จะสัมผัสขั้วต่อ เนื่องจากประจุที่เหลืออยู่จะยังคงอยู่
2. คายประจุตัวเก็บประจุ: สำหรับตัวเก็บประจุขนาด 1 µF ตัวต้านทาน 10 kΩ ที่ต่อข้ามขั้วต่อเป็นเวลา 2-3 วินาทีก็เพียงพอแล้วที่จะทำให้แรงดันไฟฟ้าตกค้างอยู่ในระดับที่ปลอดภัย ตัวเก็บประจุขนาดใหญ่ต้องใช้เวลาคายประจุนานขึ้น
3. ตั้งค่ามัลติมิเตอร์: สลับไปที่โหมดการวัดความจุ (CAP หรือ µF) บางเมตรจำเป็นต้องเลือกช่วง เลือกช่วงต่ำสุดที่สามารถแสดง 1 µF ซึ่งโดยทั่วไปคือช่วง 2 µF หรือ 10 µF
4. เชื่อมต่อและวัดผล: แตะโพรบมิเตอร์ไปที่ขั้วตัวเก็บประจุ สำหรับตัวเก็บประจุแบบฟิล์มที่ไม่มีโพลาไรซ์ เช่น ประเภท CBB60 ขั้วจะไม่สำคัญ สำหรับตัวเก็บประจุด้วยไฟฟ้า ให้จับคู่สีแดงเป็นค่าบวก และสีดำเป็นค่าลบ
5. ตีความการอ่าน: ก healthy 1 µF capacitor should read between 0.9 µF and 1.1 µF (within ±10% tolerance). A reading more than 10% below the rated value indicates deterioration. A reading of 0 or "OL" (open circuit) means the dielectric has broken down and the part must be replaced.

หากมัลติมิเตอร์ของคุณไม่มีฟังก์ชันความจุไฟฟ้า วิธีอื่นคือการทดสอบเวลาชาร์จ โดยชาร์จตัวเก็บประจุผ่านตัวต้านทานที่รู้จักจากแหล่งจ่ายไฟ DC และวัดเวลาเพื่อให้ได้แรงดันไฟฟ้าถึง 63.2% (ค่าคงที่ครั้งเดียว τ = RC) สำหรับตัวเก็บประจุ 1 µF และตัวต้านทาน 10 kΩ τ = 0.01 วินาที . วิธีนี้ต้องใช้ออสซิลโลสโคปหรือโวลต์มิเตอร์แบบเร็ว และโดยทั่วไปสงวนไว้สำหรับช่างเทคนิคที่มีอุปกรณ์ขั้นสูงกว่า

ส่งสัญญาณว่าตัวเก็บประจุ CBB60 ขนาด 1 µF ล้มเหลว

ความล้มเหลวของตัวเก็บประจุในวงจรมอเตอร์ไม่ค่อยเกิดขึ้นทันที บ่อยครั้งที่ความจุไฟฟ้าจะค่อยๆ ลดลงเมื่ออายุของอิเล็กทริก ซึ่งเป็นกระบวนการที่ถูกเร่งด้วยความร้อน แรงดันไฟฟ้าที่เพิ่มขึ้นอย่างรวดเร็ว และความชื้นสูง การตระหนักถึงอาการเริ่มแรกของการเสื่อมสภาพของตัวเก็บประจุสามารถช่วยมอเตอร์ไม่ให้เสียหายจากขดลวดถาวรได้

• เสียงเครื่องยนต์ดังแต่สตาร์ทไม่ติด — อาการที่พบบ่อยที่สุดของตัวเก็บประจุที่ทำงานล้มเหลวโดยสิ้นเชิง มอเตอร์จะได้รับกำลังและขดลวดหลักจะจ่ายพลังงาน แต่ถ้าไม่มีกระแสเปลี่ยนเฟสจากขดลวดเสริม ก็จะไม่มีการสร้างสนามแม่เหล็กหมุน และโรเตอร์ก็จะยังคงอยู่นิ่ง
• ความเร็วมอเตอร์ลดลง - ตัวเก็บประจุที่เสื่อมสภาพบางส่วนอาจทำให้มอเตอร์สตาร์ทและทำงาน แต่มีแรงบิดลดลงและความเร็วต่ำกว่าที่กำหนด พัดลมที่ทำงานช้ากว่าปกติอย่างเห็นได้ชัดมักจะมีตัวเก็บประจุอยู่ที่ 70–80% ของค่าพิกัด
• ความร้อนของมอเตอร์มากเกินไป — เมื่อความจุของตัวเก็บประจุลดลง กระแสของขดลวดเสริมจะไม่สมดุลเมื่อเทียบกับขดลวดหลัก ทำให้เกิดกระแสไฟฟ้าที่สูงกว่าปกติทั้งในขดลวดและอุณหภูมิของมอเตอร์ที่สูงขึ้น
• เบรกเกอร์สะดุดระหว่างสตาร์ทมอเตอร์ — ตัวเก็บประจุที่เสื่อมสภาพจะทำให้มอเตอร์ดึงกระแสพุ่งสูงขึ้นมากเมื่อสตาร์ทเครื่อง ซึ่งบางครั้งก็เพียงพอที่จะตัดการทำงานของเซอร์กิตเบรกเกอร์ที่ป้องกันวงจร
• ความเสียหายทางกายภาพที่มองเห็นได้ — การปูดของปลอกตัวเก็บประจุ รอยแตกในซีลปลายเรซิน หรือการเปลี่ยนสีเป็นสีน้ำตาล ล้วนเป็นสัญญาณของความเครียดจากความร้อน ควรเปลี่ยนตัวเก็บประจุที่แสดงความเสียหายทางกายภาพโดยไม่คำนึงถึงค่าความจุที่วัดได้

เมื่อมีข้อสงสัย การเปลี่ยนทดแทนมีราคาไม่แพงเมื่อเทียบกับราคาของมอเตอร์ที่ถูกไฟไหม้ ตัวเก็บประจุ CBB60 คุณภาพ 1 µF โดยทั่วไปจะมีราคาต่ำกว่า 5 เหรียญสหรัฐ การเปลี่ยนมอเตอร์หรือการเรียกใช้บริการเพื่อวินิจฉัยความล้มเหลวของมอเตอร์ที่เกิดจากการละเลยตัวเก็บประจุที่ผิดพลาดจะมีค่าใช้จ่ายสูงกว่ามาก

คำแนะนำทีละขั้นตอนในการเปลี่ยนตัวเก็บประจุ CBB60 ขนาด 1 µF

การเปลี่ยนรันคาปาซิเตอร์ในมอเตอร์หรือพัดลมขนาดเล็กเป็นการซ่อมแซมที่ตรงไปตรงมาซึ่งเจ้าของบ้านหรือช่างซ่อมบำรุงที่มีความโน้มเอียงทางเทคนิคส่วนใหญ่สามารถทำได้อย่างปลอดภัย กฎความปลอดภัยที่สำคัญนั้นง่ายมาก: ถอดปลั๊กไฟออกเสมอและตรวจสอบว่าปิดอยู่ก่อนที่จะสัมผัสส่วนประกอบใดๆ .

1. ถอดอุปกรณ์ออกจากแหล่งพลังงาน สำหรับอุปกรณ์แบบเดินสาย ให้ปิดเบรกเกอร์และตรวจสอบด้วยเครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัส
2. ถ่ายภาพตัวเก็บประจุเดิมและการเชื่อมต่อสายไฟก่อนที่จะถอดสิ่งใดออก ข้อมูลนี้เป็นข้อมูลอ้างอิงสำหรับการเชื่อมต่ออุปกรณ์ทดแทนใหม่อย่างถูกต้อง
3. คายประจุตัวเก็บประจุโดยใช้ตัวต้านทานพาดผ่านขั้วต่อ แม้ว่าตัวเก็บประจุขนาด 1 µF จะเก็บพลังงานได้เพียงเล็กน้อย แต่ขั้นตอนนี้ถือเป็นแนวทางปฏิบัติที่ดีก่อนใช้งาน
4. โปรดสังเกตข้อมูลจำเพาะที่แน่นอนที่พิมพ์บนตัวตัวเก็บประจุ: ความจุ (µF) อัตราแรงดันไฟฟ้า (VAC) ความถี่ (Hz) และรหัสเพิ่มเติมใดๆ (SH, P2, หมวดหมู่สภาพอากาศ) สิ่งเหล่านี้จะกำหนดชิ้นส่วนทดแทน
5. หาอุปกรณ์ทดแทนที่มีความจุเท่ากัน อัตราแรงดันไฟฟ้าเท่ากันหรือสูงกว่า อัตราอุณหภูมิเท่ากันหรือกว้างกว่า และการกำหนดค่าขั้วต่อเดียวกัน (การเชื่อมต่อแบบจอบอย่างรวดเร็ว สายตะกั่ว หรือขั้วต่อสกรู)
6. เชื่อมต่ออุปกรณ์ทดแทนโดยใช้รูปถ่ายเป็นข้อมูลอ้างอิง สำหรับตัวเก็บประจุ CBB60 แบบสองขั้วมาตรฐาน ขั้วจะไม่เกี่ยวข้อง เพราะขั้วใดขั้วหนึ่งสามารถเชื่อมต่อกับสายใดก็ได้
7. ยึดตัวเก็บประจุไว้ในขายึดหรือคลิป โดยทั่วไปตัวเก็บประจุทรงกระบอก CBB60 จะยึดด้วยสายรัดโลหะหรือพลาสติกรอบๆ ตัว
8. คืนกำลังและทดสอบมอเตอร์เพื่อดูพฤติกรรมการสตาร์ทและการทำงานที่ถูกต้อง หากมอเตอร์ยังคงส่งเสียงฮัมหรือสตาร์ทไม่ติด ให้ตรวจสอบสวิตช์แรงเหวี่ยง ความร้อนเกินพิกัด หรือขดลวดมอเตอร์ ก่อนที่จะสันนิษฐานว่าตัวเก็บประจุตัวอื่นทำงานผิดปกติ

การจัดเก็บ การจัดการ และมาตรฐานสากลสำหรับตัวเก็บประจุ CBB60

โดยทั่วไปตัวเก็บประจุเป็นส่วนประกอบที่แข็งแกร่ง แต่การจัดเก็บข้อมูลที่ไม่เหมาะสมอาจทำให้ประสิทธิภาพลดลงก่อนที่จะติดตั้ง ตัวเก็บประจุแบบฟิล์ม เช่น ซีรีส์ CBB60 มีความไวต่อสภาวะการเก็บรักษาน้อยกว่าอะลูมิเนียมอิเล็กโตรไลติค แต่มีข้อควรระวังบางประการที่ช่วยยืดอายุการเก็บรักษาได้อย่างมาก

• เก็บในที่เย็นและแห้งโดยมีอุณหภูมิระหว่าง 5°C ถึง 40°C และความชื้นสัมพัทธ์ต่ำกว่า 75% ความชื้นสูงเป็นเวลานานสามารถซึมผ่านกรอบพลาสติกและนำความชื้นเข้าสู่อิเล็กทริก ส่งผลให้ความต้านทานของฉนวนลดลง
• กvoid direct sunlight or UV exposure. UV radiation degrades polypropylene over time, which can affect the film's electrical properties.
• เก็บให้ห่างจากสารเคมีที่มีฤทธิ์กัดกร่อน ตัวทำละลาย และสภาพแวดล้อมที่มีสเปรย์เกลือ หมุดขั้วต่อโลหะและฝาปิดปลายสามารถสึกกร่อนได้ ทำให้มีความต้านทานต่อการสัมผัสเพิ่มขึ้น
• ตัวเก็บประจุแบบฟิล์ม เช่น ประเภท CBB60 ไม่ต้องการการปรับปรุงเป็นระยะ (การเติมพลังงานใหม่) เหมือนกับที่ตัวเก็บประจุแบบอลูมิเนียมอิเล็กโทรลีติคทำ ซึ่งทำให้สะดวกยิ่งขึ้นในการจัดเก็บระยะยาว ตัวเก็บประจุ CBB60 1 µF ที่เก็บไว้อย่างเหมาะสมเป็นเวลาห้าปีควรมีประสิทธิภาพเหมือนกับตัวเก็บประจุตัวใหม่

มาตรฐานและการรับรองระดับสากล

ตัวเก็บประจุ CBB60 คุณภาพสำหรับใช้ในเครื่องใช้ไฟฟ้า อุปกรณ์ HVAC และมอเตอร์อุตสาหกรรมได้รับการผลิตและทดสอบตามมาตรฐานสากลที่กำหนด การจัดซื้อจากแหล่งที่ได้รับการรับรองช่วยให้แน่ใจว่าส่วนประกอบทำงานตามป้ายกำกับและรวมถึงการป้องกันความปลอดภัยที่จำเป็น

• IEC 60252-1 : มาตรฐานสากลเบื้องต้นสำหรับตัวเก็บประจุมอเตอร์กระแสสลับ กำหนดวิธีทดสอบสำหรับความจุ แทนเดลต้า ความต้านทานของฉนวน ความทนทานของแรงดันไฟฟ้า และประสิทธิภาพของอุณหภูมิ
• GB/T 3667 : มาตรฐานแห่งชาติของจีนเทียบเท่ากับ IEC 60252-1 ซึ่งทำหน้าที่เป็นข้อมูลอ้างอิงการออกแบบโดยตรงสำหรับตัวเก็บประจุซีรีส์ CBB
• มาตรฐาน UL810 : มาตรฐานอเมริกาเหนือสำหรับตัวเก็บประจุ จำเป็นสำหรับผลิตภัณฑ์ที่จำหน่ายในสหรัฐอเมริกา ตัวเก็บประจุ CBB60 ที่จดทะเบียนใน UL มีเครื่องหมาย UL และการกำหนด cUL สำหรับประเทศแคนาดา
• VDE : การรับรองสมาคมวิศวกรรมไฟฟ้าของเยอรมนีที่จำเป็นสำหรับผลิตภัณฑ์ในตลาดยุโรป ตัวเก็บประจุที่มีเครื่องหมาย VDE ผ่านการทดสอบอิสระอย่างเข้มงวด
• การปฏิบัติตาม RoHS : ตรวจสอบให้แน่ใจว่าตัวเก็บประจุปราศจากสารอันตราย รวมถึงตะกั่ว ปรอท แคดเมียม และสารหน่วงการติดไฟประเภทโบรมีนบางชนิด ซึ่งจำเป็นสำหรับผลิตภัณฑ์ที่จำหน่ายภายในสหภาพยุโรป

เมื่อจัดหาตัวเก็บประจุ CBB60 ขนาด 1 µF สำหรับการใช้งานเชิงพาณิชย์หรืออุตสาหกรรม ให้ขอใบรับรองที่เกี่ยวข้องจากซัพพลายเออร์เสมอ ตัวเก็บประจุของปลอมหรือต่ำกว่ามาตรฐานที่อ้างว่าพิกัดพิกัดอย่างไม่ถูกต้องเป็นปัญหาที่ได้รับการบันทึกไว้ในตลาด ตัวเก็บประจุที่มีป้ายกำกับ 1 µF / 450 VAC ซึ่งได้รับการพิกัดจริงเพียง 250 VAC จะใช้งานไม่ได้ภายใต้สภาวะการทำงานปกติ อาจทำให้มอเตอร์ได้รับความเสียหายหรือแม้กระทั่งเกิดเพลิงไหม้ในตัวเครื่องที่ปิดล้อม
