อธิบายค่าตัวเก็บประจุ 104J: คู่มือตัวเก็บประจุ CBB60

104จ หมายถึงอะไรในตัวเก็บประจุ

104J ที่พิมพ์บนตัวตัวเก็บประจุหมายความว่าส่วนประกอบมีความจุ 100,000 พิโคฟารัด ซึ่งเท่ากับ 0.1 ไมโครฟารัด โดยมีค่าเผื่อบวกหรือลบ 5 เปอร์เซ็นต์ ตัวเลขสองตัวแรก 10 เป็นตัวเลขที่มีนัยสำคัญ ตัวเลขหลักที่สาม 4 จะบอกจำนวนศูนย์ที่จะบวกหลังตัวเลขทั้งสองเมื่อผลลัพธ์แสดงในรูป picofarad และตัวอักษร J คือรหัสพิกัดความเผื่อที่ตามหลังส่วนที่เป็นตัวเลข ระบบการทำเครื่องหมายด้วยตัวอักษรบวกสามหลักนี้มีอยู่เนื่องจากตัวเก็บประจุแบบเซรามิกดิสก์ขนาดเล็ก ตัวเก็บประจุแบบหลายชั้นแบบเสาหิน และตัวเก็บประจุแบบฟิล์มจำนวนมากมีขนาดเล็กเกินไปที่จะพิมพ์ค่าทศนิยมเต็มด้วยสัญลักษณ์หน่วยในข้อความที่อ่านได้ ดังนั้นผู้ผลิตจึงใช้ชวเลขขนาดกะทัดรัดแทน

เมื่อเข้าใจรูปแบบแล้ว การอ่านเครื่องหมายใดๆ ที่คล้ายกันจะกลายเป็นกิจวัตรแทนที่จะสร้างความสับสน ตัวเก็บประจุ 103จ คือ 10,000 พิโคเอฟ หรือ 0.01 ไมโครฟารัด ตัวเก็บประจุ 224จ คือ 220,000 พิโคเอฟ หรือ 0.22 ไมโครฟารัด และตัวเก็บประจุ 474จ คือ 470,000 พิโคเอฟ หรือ 0.47 ไมโครฟารัด อักษรระบุพิกัดความเผื่อจะเปลี่ยนช่วงความแม่นยำที่รับประกันไปรอบๆ ตัวเลขที่ระบุ แทนที่จะเป็นค่าที่ระบุ ดังนั้น 104K และ 104J ทั้งคู่วัดได้เกือบ 0.1 ไมโครฟารัดบนชิ้นส่วนใหม่ที่ไม่เสียหาย แต่เวอร์ชัน K ช่วยให้การแพร่กระจายของบวกหรือลบ 10 เปอร์เซ็นต์กว้างขึ้น ในขณะที่เวอร์ชัน J นั้นมีแถบความถี่บวกหรือลบ 5 เปอร์เซ็นต์ที่เข้มงวดมากขึ้น

นิสัยการเขียนโค้ดนี้ไม่ได้มีลักษณะเฉพาะในโรงงานแห่งเดียวหรือประเทศใดประเทศหนึ่ง โดยย้อนกลับไปถึงข้อตกลงทางอุตสาหกรรมที่ใช้ร่วมกันซึ่งแพร่กระจายเนื่องจากให้ผู้ผลิตประทับตราค่าบนส่วนประกอบโดยใช้อักขระเพียงสี่ตัว โดยไม่คำนึงว่าส่วนประกอบนั้นจะจบลงในโทรทัศน์ แผงควบคุมเครื่องซักผ้า แหล่งจ่ายไฟ หรือเซ็นเซอร์ทางอุตสาหกรรม ใครก็ตามที่ทำงานกับอุปกรณ์อิเล็กทรอนิกส์เป็นประจำในที่สุดจะจดจำรหัสสามหลักทั่วไปจำนวนหนึ่งได้ง่ายๆ ผ่านการสัมผัสซ้ำๆ เช่นเดียวกับที่คนที่ทำงานกับอุปกรณ์ประปาจะจดจำขนาดเส้นผ่านศูนย์กลางท่อทั่วไปโดยไม่จำเป็นต้องค้นหาแต่ละอัน

ถอดรหัสระบบสามหลักและตัวอักษรแบบเต็ม

รูปแบบการเข้ารหัสของตัวเก็บประจุแบบ 104J เป็นไปตามตรรกะเดียวกันกับที่ใช้กับตัวเก็บประจุแบบดิสก์ เซรามิก และแบบฟิล์มขนาดเล็กส่วนใหญ่ที่จำหน่ายทั่วโลก ผู้ผลิตพึ่งพาชวเลขนี้เนื่องจากการประทับอักขระห้าหรือหกตัวลงบนส่วนประกอบที่มีขนาดเท่าเมล็ดข้าวนั้นง่ายกว่าการพิมพ์ค่าทศนิยมเต็มด้วยสัญลักษณ์หน่วย และเนื่องจากระบบที่ได้มาตรฐานหมายความว่าช่างเทคนิคที่ได้รับการฝึกอบรมเกี่ยวกับชิ้นส่วนของแบรนด์หนึ่งสามารถอ่านส่วนของแบรนด์อื่นได้โดยไม่ต้องเรียนรู้อะไรใหม่

รหัสตัวเก็บประจุสามหลักทั่วไปและค่าที่เทียบเท่ากัน
รหัสที่พิมพ์ ค่าเป็น pF ค่าเป็น µF การใช้งานทั่วไป
101จ 100 พิโคเอฟ 0.0001 µF บายพาสความถี่สูง, การปรับจูน RF
102จ 1,000 พิโคเอฟ 0.001 µF การกรองสัญญาณรบกวน, การเชื่อมต่อ RF
103J 10,000 pF 0.01 µF การแยกส่วนในวงจรลอจิก
104J 100,000 พิโคเอฟ 0.1 µF บายพาสทั่วไป แหล่งจ่ายไฟปรับให้เรียบ
154จ 150,000 พิโคเอฟ 0.15 µF เครือข่าย Snubber, การปราบปราม EMI
224J 220,000 pF 0.22 µF ระบบช่วยสตาร์ทมอเตอร์, วงจรไทม์มิ่ง
334จ 330,000 พิโคเอฟ 0.33 µF การกรองเสียง การต่อสายไฟ
474J 470,000 pF 0.47 µF การเชื่อมต่อเสียง เครือข่ายที่ดูแคลน
105จ 1,000,000 พิโคเอฟ 1 µF การกรองจำนวนมากของแหล่งจ่ายไฟ

ตัวอักษร Tolerance เป็นไปตามมาตรฐานที่แยกจากค่าตัวเลข และนี่คือจุดที่อาจทำให้ผู้ที่ยังใหม่กับการอ่านเครื่องหมายเหล่านี้สะดุดใจ J หมายถึง บวกหรือลบ 5 เปอร์เซ็นต์ K หมายถึง บวกหรือลบ 10 เปอร์เซ็นต์ M หมายถึง บวกหรือลบ 20 เปอร์เซ็นต์ F หมายถึง บวกหรือลบ 1 เปอร์เซ็นต์ และ G หมายถึง บวกหรือลบ 2 เปอร์เซ็นต์ ในวงจรที่ความแม่นยำของจังหวะเวลาหรือความถี่ตัดตัวกรองมีความสำคัญ ค่าพิกัดความเผื่อที่เข้มงวดมากขึ้น เช่น J หรือ F จะช่วยให้สามารถคาดเดาพฤติกรรมได้ตลอดชุดการผลิต ในขณะที่ค่าพิกัดความเผื่อที่น้อยลง เช่น M นั้นยอมรับได้สำหรับบทบาทบายพาสพื้นฐานหรือการลดสัญญาณรบกวน โดยที่ค่าที่แน่นอนจะต้องอยู่ภายในช่วงกว้างเท่านั้น แทนที่จะไปถึงเป้าหมายที่แม่นยำ

เหตุใดเลขตัวที่สามจึงเป็นตัวคูณและไม่ใช่แค่ตัวเลขอื่น

จุดที่พบบ่อยของความสับสนคือการปฏิบัติต่อตัวเลขทั้งสามหลักราวกับว่าเป็นตัวเลขที่มีนัยสำคัญ ซึ่งนำไปสู่การอ่านผิด วิธีที่ถูกต้องคือให้ถือว่าเฉพาะตัวเลขสองตัวแรกเป็นเลขฐาน จากนั้นใช้ตัวเลขตัวที่สามเป็นตัวคูณยกกำลังสิบที่ใช้กับพิโกฟารัดเพียงอย่างเดียว สำหรับ 104 จำนวนฐานคือ 10 และตัวคูณคือ 10 ยกกำลังสี่ โดยให้ 10 คูณด้วย 10,000 ซึ่งเท่ากับ 100,000 พิโกฟารัด การใช้ตรรกะเดียวกันนั้นกับ 475 จะได้ฐาน 47 และตัวคูณ 10 ยกกำลัง 5 ทำให้เกิด 4,700,000 พิโคฟารัด หรือ 4.7 ไมโครฟารัด ซึ่งเป็นค่าที่บางครั้งพบเห็นได้จากตัวเก็บประจุแบบฟิล์มขนาดใหญ่ที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์กำลัง

พิกัดแรงดันไฟฟ้าพิมพ์ข้างรหัส

ตัวเก็บประจุหลายตัวที่มีรหัสรูปแบบ 104J ยังมีพิกัดแรงดันไฟฟ้าแยกต่างหากที่พิมพ์ใกล้เคียง โดยทั่วไปคือ 50V, 100V, 250V, 400V หรือ 630V สำหรับประเภทฟิล์ม รูปแรงดันไฟฟ้านี้เป็นแรงดันไฟฟ้าทำงานสูงสุดที่อิเล็กทริกสามารถทนได้อย่างต่อเนื่องโดยไม่พังทลาย และไม่ขึ้นอยู่กับค่าความจุไฟฟ้าเลย ตัวเก็บประจุ 104J ที่พิกัด 50V และตัวเก็บประจุ 104J ที่พิกัด 400V จะเก็บประจุ 0.1 ไมโครฟารัดที่เหมือนกันที่แรงดันไฟฟ้าที่กำหนด แต่รุ่น 400V ใช้วัสดุอิเล็กทริกที่หนากว่าหรือแตกต่างกันเพื่อให้ทนต่อความเครียดต่อเนื่องที่สูงขึ้น ซึ่งเป็นเหตุผลว่าทำไมจึงมีขนาดใหญ่กว่าและโดยทั่วไปมีค่าใช้จ่ายในการผลิตสูงกว่า

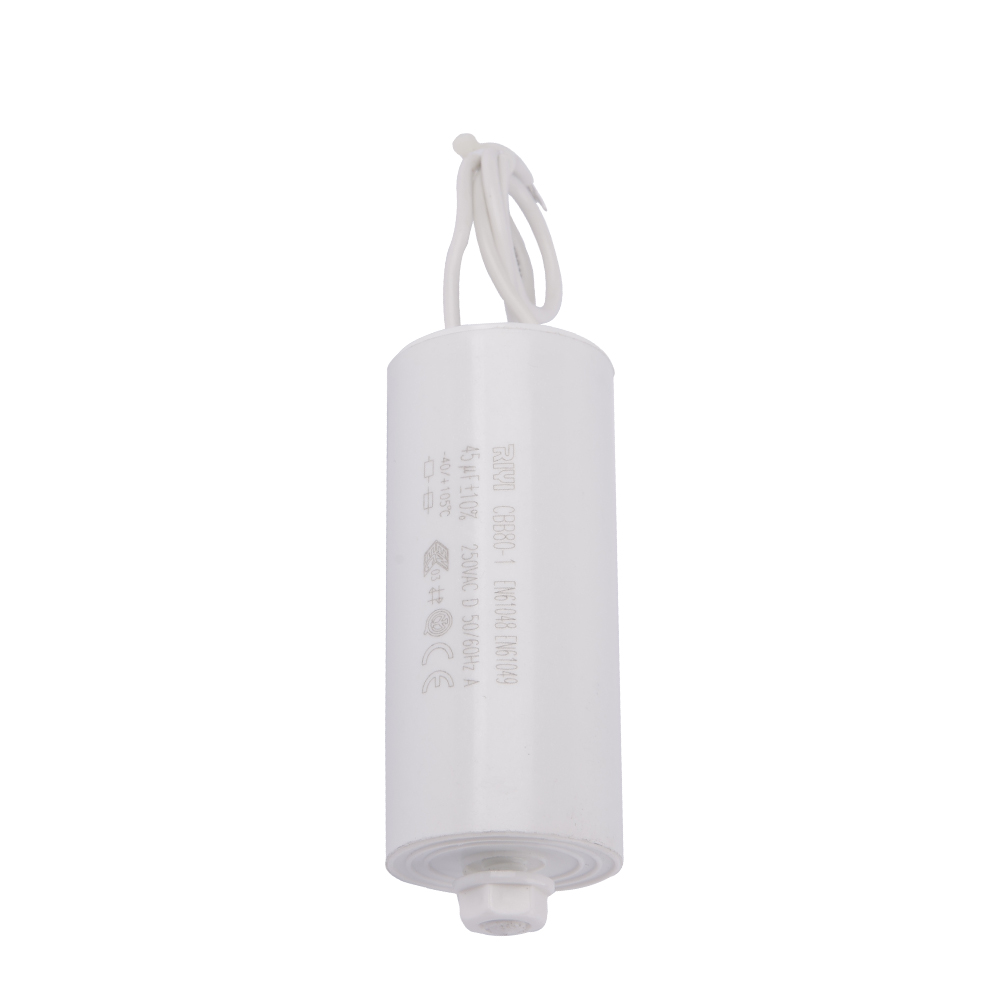

อย่างไร ตัวเก็บประจุ CBB60 เกี่ยวข้องกับระบบคุณค่านี้

A ตัวเก็บประจุ CBB60 เป็นตัวเก็บประจุแบบฟิล์มโพลีโพรพีลีนเคลือบโลหะซึ่งสร้างขึ้นโดยเฉพาะสำหรับการรันมอเตอร์เหนี่ยวนำกระแสสลับ โดยทั่วไปคือมอเตอร์เฟสเดียวที่พบในปั๊มน้ำ พัดลม คอมเพรสเซอร์ และอุปกรณ์หมุนอื่นๆ ตัวเก็บประจุ CBB60 ต่างจากแผ่นเซรามิกขนาดเล็กที่มีเครื่องหมาย 104J ตรงที่เป็นส่วนประกอบทรงกระบอกหรือวงรีขนาดใหญ่กว่าซึ่งได้รับการจัดอันดับสำหรับแรงดันไฟฟ้ากระแสสลับต่อเนื่อง โดยทั่วไปคือ 250V หรือ 450V และจะมีป้ายกำกับเป็นไมโครฟารัดโดยตรง แทนที่จะเป็นรหัส pF สามหลัก เนื่องจากมีพื้นที่ผิวเพียงพอบนเคสที่จะพิมพ์ค่าเต็มพร้อมกับข้อมูลพิกัดแรงดันไฟฟ้า ความทนทาน และความถี่

แม้ว่าหน่วย CBB60 จะข้ามการเขียนชวเลข แต่การคำนวณความจุพื้นฐานจะเหมือนกันกับชิ้นส่วนที่เข้ารหัสขนาดเล็ก ตัวเก็บประจุ CBB60 ที่มีพิกัด 25 ไมโครฟารัดจะจัดเก็บความสัมพันธ์ประจุประเภทเดียวกันกับตัวเก็บประจุเซรามิกขนาด 0.1 ไมโครฟารัด ซึ่งมีขนาดใหญ่กว่าประมาณ 250 เท่าโดยประมาณ และสร้างขึ้นด้วยไดอิเล็กทริกและโครงสร้างที่เหมาะกับกระแสไฟ AC ริปเปิลที่คงอยู่ แทนที่จะเป็นพัลส์กรอง DC สั้นๆ ใครก็ตามที่เปรียบเทียบตัวเก็บประจุสัญญาณขนาดเล็กที่มีรหัส 104J กับตัวเก็บประจุที่ทำงานด้วยมอเตอร์ CBB60 จริงๆ แล้วเป็นการเปรียบเทียบงานที่แตกต่างกันสองงาน: การปรับสภาพสัญญาณที่ระดับไมโครฟารัดกับการเปลี่ยนเฟสของมอเตอร์ที่ไมโครฟารัดหลายสิบ

ค่าความจุไฟฟ้า CBB60 โดยทั่วไปที่พบในป้ายชื่อมอเตอร์และคู่มือปั๊มมีช่วงตั้งแต่ 1.5 µF ถึง 50 µF โดยมีค่าหุ้นสามัญอยู่ที่ 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF และ 45 µF การเลือกค่า CBB60 ที่ถูกต้องสำหรับมอเตอร์ไม่ใช่การคาดเดาเพิ่มเติม ผู้ผลิตมอเตอร์จะเลือกค่าตัวเก็บประจุตามการออกแบบของขดลวด และการสลับค่าที่ไม่ตรงกันจะทำให้แรงบิดเริ่มต้น กระแสไฟทำงาน และการสะสมความร้อนในขดลวดมอเตอร์เปลี่ยนแปลงไป

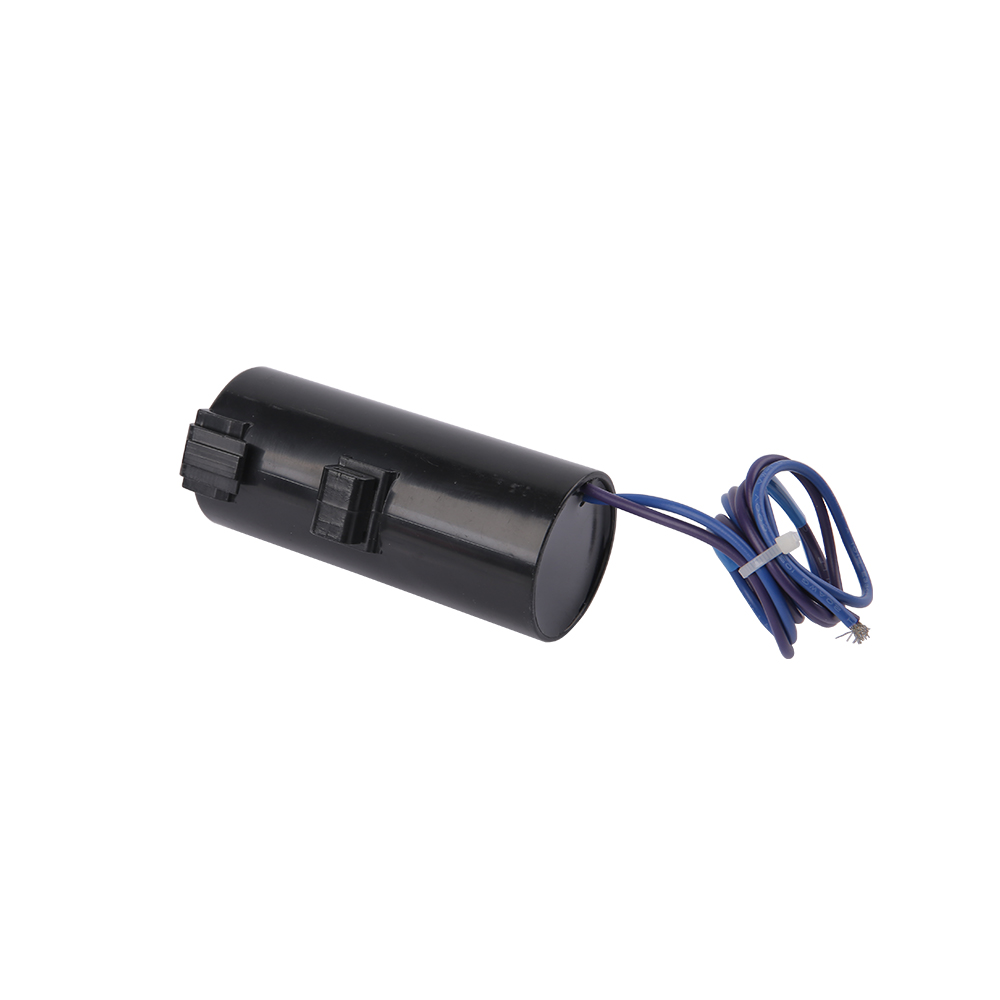

โครงสร้างทางกายภาพของตัวเก็บประจุ CBB60

โครงสร้างภายในของตัวเก็บประจุ CBB60 ใช้ฟิล์มโพลีโพรพีลีนบางๆ ที่มีชั้นอลูมิเนียมเคลือบโลหะหรือสังกะสีวางอยู่บนพื้นผิวโดยตรง พันเป็นทรงกระบอกขนาดกะทัดรัดแทนที่จะซ้อนกันเป็นแผ่นแบน โครงสร้างฟิล์มเคลือบโลหะนี้ทำให้ตัวเก็บประจุมีคุณสมบัติในการรักษาตัวเอง: หากจุดอ่อนเล็กๆ ในไดอิเล็กทริกแตกตัวเนื่องจากความเครียดจากแรงดันไฟฟ้า ความร้อนเฉพาะที่จะทำให้ชั้นโลหะบาง ๆ กลายเป็นไอรอบๆ จุดนั้น แยกความผิดปกติได้ทันทีโดยไม่ต้องถอดตัวเก็บประจุทั้งหมดออกจากการใช้งาน นี่เป็นหนึ่งในเหตุผลที่ตัวเก็บประจุแบบฟิล์มเคลือบโลหะเช่น CBB60 เป็นที่นิยมสำหรับการทำงานของมอเตอร์ AC อย่างต่อเนื่องมากกว่าไดอิเล็กตริกชนิดอื่นๆ ที่ไม่มีพฤติกรรมการเคลียร์ตัวเองเช่นนี้

โดยทั่วไปแล้วเคสด้านนอกจะเป็นเปลือกพลาสติกแข็งที่บรรจุด้วยอีพอกซีเรซินหรือสารประกอบสำหรับการปลูกที่คล้ายกัน ซึ่งจะกักความชื้นและให้ความเสถียรทางกลต่อการสั่นสะเทือนที่เกิดจากมอเตอร์ที่ทำงานอยู่ ขั้วต่อขั้วต่อสองหรือสามอันต่อจากด้านบน ซึ่งมีขนาดพอรับขั้วต่อจอบมาตรฐานได้ และหน่วย CBB60 จำนวนมากยังมีกลไกบรรเทาแรงดันในตัวในการออกแบบเคส ดังนั้นหากแรงดันภายในสร้างขึ้นจากสภาวะความผิดปกติ เคสจะระบายในลักษณะที่ได้รับการควบคุม แทนที่จะแตกออกอย่างไม่อาจคาดเดาได้

การจับคู่ค่าตัวเก็บประจุกับแอปพลิเคชัน

การเลือกระหว่างตัวเก็บประจุแบบเข้ารหัสขนาดเล็กและตัวเก็บประจุแบบรันแบบ CBB60 ขึ้นอยู่กับบทบาททางไฟฟ้าของส่วนประกอบ ไม่ใช่ความชอบส่วนตัว รายการด้านล่างนี้จะเรียงลำดับตระกูลตัวเก็บประจุทั้งสองตระกูลกับสถานการณ์ที่แต่ละตัวเป็นตัวเลือกที่ถูกต้อง

  1. การกรอง การแยกส่วน และการกำหนดเวลาระดับสัญญาณบนแผงวงจรพิมพ์ต้องใช้ตัวเก็บประจุแบบเซรามิกหรือฟิล์มแบบเข้ารหัส เช่น 104J เนื่องจากบทบาทเหล่านี้ต้องการค่าที่น้อยและเสถียรในขนาดที่กะทัดรัด
  2. การเปลี่ยนเฟสของมอเตอร์สำหรับมอเตอร์ AC เฟสเดียวต้องใช้ CBB60 หรือรันคาปาซิเตอร์ที่เทียบเท่า เนื่องจากบทบาทเหล่านี้ต้องการความจุขนาดใหญ่สำหรับแรงดันไฟต่อเนื่องและกระแสริปเปิล
  3. ตัวเก็บประจุใดๆ ที่วางขวางสายไฟฟ้ากระแสสลับแม้ในเวลาสั้นๆ ควรมีพิกัดแรงดันไฟฟ้ากระแสสลับโดยมีส่วนต่างสูงกว่าแรงดันไฟฟ้าแหล่งจ่าย ซึ่งเป็นเหตุผลว่าทำไมหน่วย CBB60 จึงได้รับพิกัด 250V หรือ 450V แทนที่จะเป็นพิกัดแรงดันไฟฟ้ากระแสตรงที่ต่ำกว่าซึ่งพบได้ทั่วไปในชิ้นส่วนเซรามิกขนาดเล็ก
  4. ตัวเก็บประจุทดแทนควรตรงกับค่าไมโครฟารัดดั้งเดิมภายในแถบพิกัดความเผื่อที่ระบุไว้ เนื่องจากการแทนที่ค่าที่เล็กเกินไปหรือขนาดใหญ่เกินไปจะทำให้มุมเฟสของมอเตอร์เลื่อน และอาจทำให้อายุการใช้งานของมอเตอร์สั้นลง
  5. สภาพแวดล้อมที่มีความร้อนโดยรอบสูงหรือมีรอบการทำงานต่อเนื่องจะเอื้ออำนวยต่อตัวเก็บประจุ CBB60 ที่มีระดับอุณหภูมิที่สูงกว่า เนื่องจากความร้อนที่คงอยู่เป็นหนึ่งในปัจจัยหลักที่จะค่อยๆ ลดอายุการใช้งานของตัวเก็บประจุแบบฟิล์ม

ข้อมูลภาคสนามที่รวบรวมโดยช่างซ่อมมอเตอร์และการอ้างอิงในเอกสารการบริการเครื่องใช้ไฟฟ้าทั่วไปแสดงให้เห็นอย่างสม่ำเสมอว่าค่ารันคาปาซิเตอร์มีค่าลดลงมากกว่า 10 เปอร์เซ็นต์ต่ำกว่าค่าไมโครฟารัดที่ได้รับการจัดอันดับ มีความสัมพันธ์กับแรงบิดเริ่มต้นที่ลดลงอย่างเห็นได้ชัดและกระแสไฟฟ้าในการทำงานที่สูงขึ้นบนคอมเพรสเซอร์แบบเฟสเดียวและมอเตอร์ปั๊ม ซึ่งเป็นเหตุผลหนึ่งที่ตัวเก็บประจุ CBB60 มักจะถูกกำหนดด้วยแถบพิกัดความเผื่อที่เข้มงวดกว่า เช่น บวกหรือลบ 5 เปอร์เซ็นต์ แทนที่จะเป็นแถบหลวมที่ยอมรับได้ในตัวเก็บประจุสัญญาณเอนกประสงค์

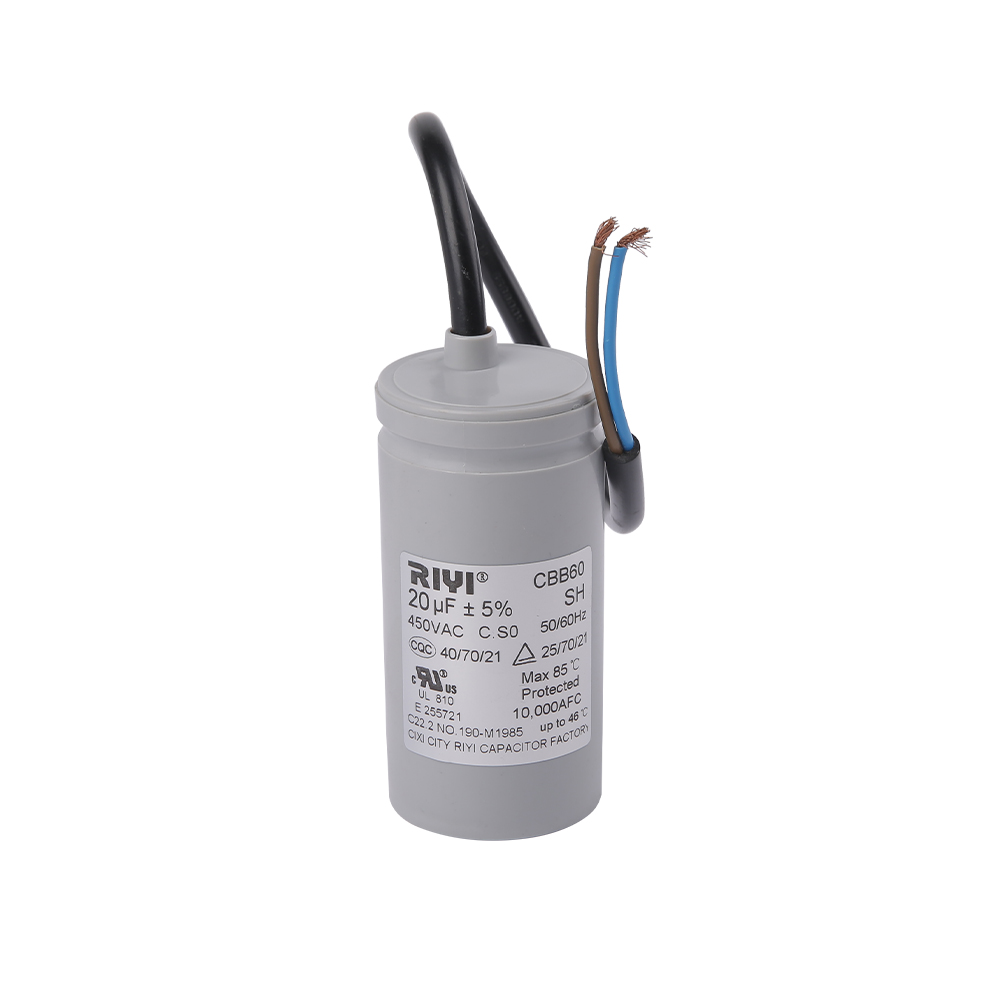

การอ่านแผ่นป้ายชื่อมอเตอร์เพื่อหาค่าที่ถูกต้อง

มอเตอร์เฟสเดียวส่วนใหญ่ที่ต้องใช้รันคาปาซิเตอร์จะแสดงค่าไมโครฟารัดและอัตราแรงดันไฟฟ้าที่แน่นอนบนป้ายชื่อโดยตรง ซึ่งมักจะแสดงเป็น "Cap 20uF 450V" เมื่อแผ่นป้ายหายไปหรือสึกหรอ ตัวตัวเก็บประจุเดิมเอง (หากยังคงอ่านได้ชัดเจน) จะเป็นข้อมูลอ้างอิงที่ดีที่สุดลำดับถัดไป หากไม่มีทั้งสองอย่าง การจับคู่กับพิกัดแรงม้าและแรงดันไฟฟ้าของมอเตอร์โดยใช้แผนภูมิอ้างอิงโยงของผู้ผลิตเป็นวิธีทางเลือกมาตรฐาน เนื่องจากการออกแบบขดลวดมอเตอร์ที่แรงม้าและแรงดันไฟฟ้าที่กำหนดมีแนวโน้มที่จะรวมกลุ่มรอบช่วงค่าความจุไฟฟ้าที่เหมาะสมที่แคบ

การเปรียบเทียบตัวเก็บประจุแบบ 104J กับตัวเก็บประจุ CBB60 เคียงข้างกัน

การวางตระกูลตัวเก็บประจุทั้งสองไว้ติดกันทำให้มองเห็นความแตกต่างในทางปฏิบัติได้ง่ายโดยสรุป แม้ว่าท้ายที่สุดแล้วทั้งคู่จะเก็บประจุไฟฟ้าโดยใช้ฟิสิกส์พื้นฐานเดียวกันก็ตาม

ความแตกต่างที่สำคัญระหว่างตัวเก็บประจุแบบ 104J และตัวเก็บประจุ CBB60
คุณสมบัติ ตัวเก็บประจุแบบ 104J ตัวเก็บประจุ CBB60
ความจุทั่วไป เศษส่วนของไมโครฟารัด 1.5 ถึง 50 ไมโครฟารัด
หน้าที่หลัก การกรองสัญญาณการแยกส่วน การเปลี่ยนเฟสของมอเตอร์, การช่วยวิ่ง
รูปแบบพิกัดแรงดันไฟฟ้า แรงดันใช้งาน DC ต่ำถึงปานกลาง แรงดันไฟฟ้ากระแสสลับต่อเนื่อง 250V หรือ 450V
วิธีการติดฉลาก รหัสตัวอักษรบวกสามหลัก พิมพ์ค่าไมโครฟารัดเต็มบนเคส
ขนาดทางกายภาพ ขนาดเล็กแบบติดบอร์ด ตัวเรือนทรงกระบอกขนาดใหญ่พร้อมขั้วต่อแบบดึง
การสัมผัสรอบการทำงาน กระแสกระเพื่อมต่ำเป็นระยะๆ กระแสกระเพื่อมต่อเนื่องและต่อเนื่อง

ความแตกต่างมีความสำคัญมากที่สุดเมื่อมีคนแก้ไขปัญหาอุปกรณ์และพบตัวเก็บประจุที่ไม่คุ้นเคยสองตัวเรียงกัน ตัวแรกมีขนาดเล็กและมีการเข้ารหัส อีกหนึ่งตัวใหญ่กว่าและพิมพ์ด้วยไมโครฟารัดธรรมดา การรู้ว่าส่วนประกอบอยู่ในตระกูลใดจะจำกัดบทบาทของส่วนประกอบนั้นให้แคบลงทันทีและชิ้นส่วนทดแทนชนิดใดที่เหมาะสม แทนที่จะคิดว่าทั้งสองส่วนทำหน้าที่แทนกันได้เพียงเพราะว่าทั้งสองส่วนมีป้ายกำกับว่าตัวเก็บประจุ

การทดสอบและตรวจสอบค่าตัวเก็บประจุ

การยืนยันว่าตัวเก็บประจุยังคงตรงกับค่าที่พิมพ์ออกมา ไม่ว่าจะมีรหัสรูปแบบ 104J หรือป้าย CBB60 ก็เป็นการตรวจสอบอย่างรวดเร็วด้วยมิเตอร์ที่ถูกต้อง มัลติมิเตอร์แบบดิจิตอลที่มีช่วงความจุหรือมิเตอร์ LCR เฉพาะ จะอ่านความจุไฟฟ้าที่เก็บไว้จริงโดยตรง ส่วนประกอบควรถูกคายประจุจนหมดก่อน เนื่องจากตัวเก็บประจุที่มีประจุอาจทำให้มิเตอร์เสียหายหรืออ่านค่าผิดพลาดได้

ขั้นตอนในการตรวจสอบความจุพื้นฐาน

ถอดตัวเก็บประจุออกจากวงจรหรือมอเตอร์ให้เรียบร้อยก่อนทำการทดสอบ เนื่องจากตัวเก็บประจุที่ยังคงต่อสายเข้ากับวงจรที่มีกระแสไฟฟ้าอยู่จะทำให้ค่าที่อ่านได้ไม่ถูกต้อง และอาจก่อให้เกิดอันตรายจากไฟฟ้าช็อตจากประจุที่เก็บไว้ได้ คายประจุตัวเก็บประจุโดยการเชื่อมต่อขั้วต่อเป็นเวลาสั้นๆ ด้วยตัวนำตัวต้านทานแบบหุ้มฉนวน แทนที่จะใช้ไขควงเปล่า เนื่องจากการลัดวงจรโดยตรงอาจทำให้ขั้วต่อเป็นรูได้ ตั้งค่ามิเตอร์เป็นฟังก์ชันการเก็บประจุไฟฟ้า เชื่อมต่อสายวัดเข้ากับขั้วต่อทั้งสอง และเปรียบเทียบค่าที่อ่านได้ที่แสดงกับค่าที่พิมพ์ เพื่อให้ได้เปอร์เซ็นต์ความคลาดเคลื่อนที่ระบุ

ตัวเก็บประจุ 104J ที่อ่านค่าได้ระหว่าง 0.095 µF ถึง 0.105 µF จะอยู่ภายในหน้าต่างบวกหรือลบ 5 เปอร์เซ็นต์และทำงานได้ตามปกติ ตัวเก็บประจุ CBB60 ที่พิมพ์เป็น 25 µF ซึ่งอ่านได้ต่ำกว่าประมาณ 20 µF มีแนวโน้มที่จะเสื่อมสภาพและควรเปลี่ยนใหม่ เนื่องจากตัวเก็บประจุรันของมอเตอร์ที่สูญเสียความจุไฟฟ้าเกินมากกว่า 20 เปอร์เซ็นต์ เป็นสาเหตุที่พบบ่อยของมอเตอร์ส่งเสียงฮัมแต่สตาร์ทไม่ติด หรือสตาร์ทช้าภายใต้โหลด

การรับรู้สัญญาณเตือนทางกายภาพก่อนการทดสอบ

การตรวจสอบด้วยสายตามักจะเผยให้เห็นปัญหาก่อนที่การอ่านมิเตอร์จะยืนยันปัญหาเหล่านั้น ตัวเก็บประจุ CBB60 ที่ส่วนบนของเคสโป่งหรือบวม รอยแตกร้าวที่มองเห็นได้ตามแนวตะเข็บ หรือมีสารตกค้างสีเข้มที่รั่วรอบๆ ขั้วต่อเกือบจะเสียหายภายในอย่างแน่นอน และการทดสอบเพิ่มเติมนั้นให้ข้อมูลเพิ่มเติมเพียงเล็กน้อยที่เกินกว่าจะยืนยันว่าจำเป็นต้องเปลี่ยนใหม่ ตัวเก็บประจุแบบเซรามิกขนาดเล็กที่มีรหัส 104J แทบจะไม่แสดงการบวมที่มองเห็นได้เนื่องจากโครงสร้างของตัวเก็บประจุนั้นแตกต่างจากประเภทฟิล์ม แต่ตัวเซรามิกที่แตกร้าวหรือรอยประสานที่เปลี่ยนสีบนกระดานรอบๆ ชิ้นส่วนนั้นเป็นสัญญาณที่มองเห็นได้ที่เป็นประโยชน์ว่ามีบางสิ่งในบริเวณนั้นร้อนเกินไป

การตีความการอ่านที่อยู่นอกขอบเขตความอดทน

การอ่านค่าที่ลอยไปในระดับสูง (แทนที่จะต่ำ) บนตัวเก็บประจุแบบฟิล์มพบได้น้อยกว่าแต่ยังคงสามารถเกิดขึ้นได้ และโดยทั่วไปจะชี้ไปที่ปัญหาการสอบเทียบมิเตอร์หรือการวัดที่ดำเนินการในขณะที่ยังมีประจุตกค้างอยู่ แทนที่จะเพิ่มความจุจริง เนื่องจากตัวเก็บประจุไม่ได้รับความจุไฟฟ้าเนื่องจากการเสื่อมสภาพตามปกติ การอ่านค่าที่คลาดเคลื่อนต่ำเป็นรูปแบบที่เกิดขึ้นบ่อยกว่ามาก และสะท้อนถึงการเสื่อมสภาพของไดอิเล็กตริกอย่างค่อยเป็นค่อยไป ความชื้นที่เข้ามา หรือผลสะสมของเหตุการณ์การชะล้างการรักษาตัวเองที่อธิบายไว้ก่อนหน้านี้ ซึ่งแต่ละค่าจะลดพื้นที่เพลตที่มีประสิทธิภาพตลอดอายุการใช้งานของส่วนประกอบเล็กน้อย

ปัจจัยที่ทำให้อายุการใช้งานของตัวเก็บประจุสั้นลงหรือขยายออก

ตัวเก็บประจุทั้งสองตระกูลมีอายุเนื่องจากความเครียดพื้นฐานที่เหมือนกัน แม้ว่าช่วงเวลาและอาการความล้มเหลวจะแตกต่างกันเนื่องจากงานและสภาพแวดล้อมการทำงานที่แตกต่างกัน

ความร้อน

อุณหภูมิโดยรอบที่สูงขึ้นได้รับการระบุอย่างสม่ำเสมอว่าเป็นปัจจัยเดียวที่ใหญ่ที่สุดที่ทำให้ฟิล์มสั้นลงและอายุการใช้งานของตัวเก็บประจุเซรามิก เนื่องจากความร้อนเร่งการสลายทางเคมีของวัสดุอิเล็กทริกและสารประกอบที่ยึดเกาะภายในใดๆ ตัวเก็บประจุ CBB60 ที่ติดตั้งโดยตรงกับตัวเครื่องคอมเพรสเซอร์ร้อนจะมีอายุเร็วกว่าชิ้นส่วนที่เหมือนกันซึ่งติดตั้งโดยมีช่องว่างอากาศและการระบายอากาศบางส่วน แม้ว่าทั้งสองจะเห็นโหลดทางไฟฟ้าเท่ากันก็ตาม

ความเครียดแรงดันไฟฟ้า

การใช้ตัวเก็บประจุใกล้หรือสูงกว่าแรงดันไฟฟ้าที่กำหนดไว้อย่างสม่ำเสมอจะบีบอัดอายุการใช้งานของตัวเก็บประจุอย่างมีนัยสำคัญเมื่อเทียบกับการทำงานโดยมีค่าเผื่อต่ำกว่าพิกัดนั้น นี่คือเหตุผลว่าทำไมการเลือก CBB60 พิกัดสำหรับ 450V บนสายจ่ายไฟ 220V หรือ 240V ที่กำหนด แทนที่จะตัดส่วนขอบปิดด้วยชิ้นส่วนพิกัด 250V ถือเป็นแนวทางปฏิบัติทั่วไปในภูมิภาคที่แรงดันไฟฟ้าของสายไฟผันผวนหรือพุ่งสูงขึ้นในบางครั้ง

กระแสระลอกและวัฏจักรหน้าที่

ตัวเก็บประจุที่ใช้ในการทำงานต่อเนื่อง เช่น CBB60 บนมอเตอร์ที่ทำงานเป็นเวลาหลายชั่วโมงอย่างยืดเยื้อ จะพบกับความร้อนจากกระแสกระเพื่อมสะสมมากกว่าตัวเก็บประจุที่ใช้เฉพาะการระเบิดเป็นระยะๆ สั้นๆ เท่านั้น นี่คือเหตุผลหนึ่งที่ตัวเก็บประจุแบบมอเตอร์มีขนาดใหญ่เมื่อเทียบกับค่าความจุของตัวเก็บประจุมากกว่าตัวเก็บประจุสัญญาณขนาดเล็กที่มีพิกัดไมโครฟารัดใกล้เคียงกัน เนื่องจากพื้นที่ผิวเคสที่ใหญ่กว่าช่วยกระจายความร้อนที่เกิดจากการไหลของกระแสที่ยั่งยืน

ความชื้นและการปนเปื้อน

ความชื้นที่เข้าไปในตัวตัวเก็บประจุ ไม่ว่าจะผ่านทางซีลเคสที่เสียหายหรือข้อบกพร่องจากการผลิต จะช่วยเร่งการสลายตัวของอิเล็กทริกและอาจนำไปสู่ความล้มเหลวอย่างกะทันหันแทนที่จะเกิดความล้มเหลวอย่างค่อยเป็นค่อยไป เคสที่เติมอีพอกซีแบบปิดผนึกบนตัวเก็บประจุ CBB60 มีไว้เพื่อชะลอเส้นทางนี้โดยเฉพาะ ซึ่งเป็นเหตุว่าทำไมเคสที่แตกร้าวหรือเสียหายจึงถือเป็นตัวบ่งชี้ที่ชัดเจนว่าควรเปลี่ยนตัวเก็บประจุ แม้ว่าจะยังทดสอบอยู่ในเกณฑ์ความคลาดเคลื่อนในขณะนั้นก็ตาม

ข้อควรพิจารณาในการติดตั้งและการเดินสายไฟสำหรับตัวเก็บประจุ CBB60

การติดตั้งที่ถูกต้องจะส่งผลต่อทั้งประสิทธิภาพและอายุการใช้งาน เช่นเดียวกับการเลือกค่าไมโครฟารัดที่เหมาะสม โดยทั่วไปตัวเก็บประจุ CBB60 จะถูกต่อขนานกับวงจรสตาร์ทหรือรันของมอเตอร์ และโครงร่างขั้วต่อบนเคสไม่ว่าจะมีตัวเชื่อมสองหรือสามตัว จะกำหนดวิธีการเชื่อมต่อเข้ากับการใช้งานมอเตอร์ค่าเดียวหรือค่าคู่

การวางแนวการติดตั้งและตำแหน่ง

การติดตั้งตัวเก็บประจุ CBB60 ในตำแหน่งที่ป้องกันแสงแดดโดยตรง และอยู่ห่างจากส่วนประกอบที่สร้างความร้อนอื่นๆ ช่วยยืดอายุการใช้งานในทางปฏิบัติของตัวเก็บประจุได้ เมื่อเปรียบเทียบกับการติดตั้งบนพื้นผิวที่ร้อนโดยไม่มีการไหลเวียนของอากาศ การติดตั้งในแนวตั้งโดยให้ขั้วต่อคว่ำลงเป็นแนวทางที่แนะนำโดยทั่วไปในคู่มืออุปกรณ์ เนื่องจากจะช่วยลดโอกาสที่ความชื้นหรือการควบแน่นจะรวมตัวกันรอบๆ จุดเชื่อมต่อขั้วต่อ

การเชื่อมต่อเทอร์มินัล

ขั้วต่อจอบควรสวมได้พอดีบนขั้วต่อตัวเก็บประจุโดยไม่มีการเล่นมากเกินไป เนื่องจากการเชื่อมต่อที่หลวมจะสร้างความร้อนเฉพาะที่ที่จุดสัมผัสทุกครั้งที่กระแสไฟฟ้าไหล และจะค่อยๆ ลดคุณภาพทั้งขั้วต่อและตัวดึงขั้วต่อ เกจสายไฟควรตรงกับการดึงกระแสไฟฟ้าที่คาดหวังของวงจร และการเชื่อมต่อควรมีความปลอดภัยทางกลไกเพียงพอที่จะทนต่อการสั่นสะเทือนที่มอเตอร์ที่ทำงานอยู่เกิดขึ้นตลอดระยะเวลาการใช้งานหลายเดือนหรือหลายปี

ช่วงการทดแทนค่าทดแทน

เมื่อไม่มีค่าการแทนที่ที่แน่นอน แนวปฏิบัติที่ใช้อ้างอิงโดยทั่วไปจะอนุญาตให้ใช้ค่า CBB60 ทดแทนภายในประมาณบวกหรือลบ 10 เปอร์เซ็นต์ของค่าไมโครฟารัดพิกัดเดิมดั้งเดิม โดยไม่ส่งผลกระทบอย่างมีนัยสำคัญต่อสมรรถนะของมอเตอร์ แม้ว่าการรักษาให้ใกล้เคียงกับค่าป้ายชื่อเดิมมากที่สุดเท่าที่จะเป็นไปได้ ยังคงเป็นแนวทางที่ต้องการเมื่อใดก็ตามที่สามารถหาแหล่งชิ้นส่วนที่แน่นอนได้

คำถามที่พบบ่อย

ค่าไมโครฟารัดที่แท้จริงของตัวเก็บประจุ 104J คือเท่าใด

ตัวเก็บประจุ 104J วัดได้ 0.1 ไมโครฟารัด เทียบเท่ากับ 100,000 พิโคฟารัด โดยมีค่าความคลาดเคลื่อนบวกหรือลบ 5 เปอร์เซ็นต์รอบๆ ค่าที่ระบุนั้น

ตัวเก็บประจุ CBB60 สามารถทำเครื่องหมายด้วยรหัสสามหลักที่คล้ายกันได้หรือไม่

ตัวเก็บประจุ CBB60 ส่วนใหญ่พิมพ์ค่าไมโครฟารัดเต็มบนเคสโดยตรง แทนที่จะใช้ชวเลข pF สามหลัก เนื่องจากเคสขนาดใหญ่มีพื้นที่สำหรับติดป้ายข้อความธรรมดา พร้อมด้วยพิกัดแรงดันไฟฟ้าและพิกัดความเผื่อ

ตัวอักษรความอดทนที่สูงกว่าจะดีกว่า J เสมอ

ไม่ ค่าพิกัดความเผื่อที่เข้มงวดกว่า เช่น F หรือ J หมายความว่าค่าจริงจะอยู่ใกล้กับตัวเลขที่ระบุ ซึ่งมีความสำคัญต่อไทม์มิ่งและวงจรกรอง แต่สำหรับหน้าที่บายพาสทั่วไป ค่าพิกัดความเผื่อที่หลวมกว่า เช่น K หรือ M เป็นที่ยอมรับได้อย่างสมบูรณ์และมักจะมีต้นทุนน้อยกว่า

เหตุใดตัวเก็บประจุ CBB60 จึงต้องใช้พิกัดแรงดันไฟฟ้ากระแสสลับแทนพิกัดกระแสตรง

ตัวเก็บประจุ CBB60 วางพาดผ่านสายไฟ AC โดยตรงในขณะที่มอเตอร์ทำงาน ดังนั้นจึงต้องเผชิญกับแรงดันไฟฟ้ากระแสสลับและกระแสริปเปิลอย่างต่อเนื่อง ซึ่งต้องใช้ไดอิเล็กทริกและโครงสร้างสำหรับหน้าที่ไฟฟ้ากระแสสลับคงที่ แทนที่จะเป็นพัลส์ DC สั้น ๆ ที่ตัวเก็บประจุเซรามิกขนาดเล็กโดยทั่วไปจะรับมือ

จะเกิดอะไรขึ้นหากติดตั้งค่า CBB60 ไม่ถูกต้องบนมอเตอร์

ค่าไมโครฟารัดที่ไม่ถูกต้องจะเปลี่ยนมุมเฟสระหว่างขดลวดมอเตอร์ ซึ่งสามารถลดแรงบิดสตาร์ท เพิ่มกระแสไฟทำงาน และเพิ่มอุณหภูมิในการทำงาน ส่งผลให้อายุการใช้งานของมอเตอร์สั้นลง

อย่างไร often should a CBB60 capacitor be checked

ไม่มีช่วงเวลาคงที่แบบสากล เนื่องจากอายุการใช้งานขึ้นอยู่กับอุณหภูมิโดยรอบ เวลาทำงาน และความเสถียรของแรงดันไฟฟ้า แต่การตรวจสอบความจุเมื่อใดก็ตามที่มอเตอร์แสดงการสตาร์ทช้า การฮัมเพลง หรือการป้องกันโอเวอร์โหลดสะดุดเป็นจุดที่สมเหตุสมผลในทางปฏิบัติ

ตัวเก็บประจุ 104J สามารถใช้แทนตัวเก็บประจุ CBB60 ได้หรือไม่

ไม่ ทั้งสองไม่สามารถใช้แทนกันได้ ตัวเก็บประจุ 104J จุได้เพียง 0.1 ไมโครฟารัดและได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าระดับสัญญาณต่ำ ในขณะที่มอเตอร์ต้องใช้ไมโครฟารัดหลายสิบตัวที่ระดับแรงดันไฟฟ้ากระแสสลับต่อเนื่อง ซึ่งเกินกว่าที่ตัวเก็บประจุแบบเข้ารหัสขนาดเล็กจะสร้างขึ้นเพื่อรองรับ

ค่าไมโครฟารัด CBB60 ที่มากขึ้นหมายถึงประสิทธิภาพการสตาร์ทมอเตอร์ที่แข็งแกร่งขึ้นเสมอหรือไม่

ไม่จำเป็น. ขดลวดมอเตอร์ได้รับการออกแบบโดยใช้ค่าความจุไฟฟ้าเฉพาะที่ผู้ผลิตเลือก และการติดตั้งค่าที่มากกว่าที่ระบุอย่างมากอาจทำให้ขดลวดและตัวเก็บประจุเกิดความร้อนมากเกินไป แทนที่จะปรับปรุงประสิทธิภาพ ดังนั้นการจับคู่ค่าแผ่นป้ายชื่อจึงเป็นแนวทางที่ปลอดภัยกว่า แทนที่จะคิดว่าใหญ่กว่าจะดีกว่า

คุณสมบัติการรักษาตัวเองของตัวเก็บประจุ CBB60 ป้องกันอะไรได้จริง

โดยจะป้องกันจุดอ่อนไดอิเล็กทริกที่มีการแปลเป็นจุดเล็กๆ ที่กลายเป็นไฟฟ้าลัดวงจรโดยสมบูรณ์ เนื่องจากเหตุการณ์การหักล้างสั้นๆ จะแยกข้อผิดพลาดไปยังพื้นที่เล็กๆ แทนที่จะปล่อยให้มันแพร่กระจายไปทั่วชั้นฟิล์มทั้งหมด ซึ่งเป็นหนึ่งในเหตุผลที่การสร้างฟิล์มเคลือบโลหะเป็นที่นิยมสำหรับการทำงานของมอเตอร์ AC อย่างต่อเนื่อง

เหตุใดตัวเก็บประจุสองตัวที่มีรหัส 104J เหมือนกันบางครั้งจึงมีขนาดทางกายภาพที่แตกต่างกัน

ขนาดทางกายภาพที่แตกต่างกันระหว่างตัวเก็บประจุ 104J สองตัวมักจะขึ้นอยู่กับระดับแรงดันไฟฟ้าที่แตกต่างกันหรือวัสดุอิเล็กทริกที่แตกต่างกัน เนื่องจากปัจจัยทั้งสองส่งผลต่อความหนาของชั้นอิเล็กทริกที่ต้องการ แม้ว่าค่าความจุไฟฟ้าและพิกัดความเผื่อที่พิมพ์บนเคสจะยังคงเท่าเดิม
