อธิบายขนาดตัวเก็บประจุ: คู่มือขนาดและการให้คะแนนตัวเก็บประจุ CBB60

คำตอบด่วน: ขนาดของตัวเก็บประจุถูกกำหนดโดยตัวเลขที่เชื่อมโยงกันสามตัว ได้แก่ ความจุในหน่วยไมโครฟารัด (uF) อัตราแรงดันไฟฟ้าใน VAC และขนาดตัวเครื่อง (เส้นผ่านศูนย์กลางและความสูงในหน่วย มม.) ก ตัวเก็บประจุ ซีบีบี60 เป็นตัวเก็บประจุแบบฟิล์มโพลีโพรพิลีนเคลือบโลหะที่สร้างขึ้นสำหรับมอเตอร์ไฟฟ้ากระแสสลับเฟสเดียวโดยเฉพาะ และขนาดทางกายภาพของมันจะเติบโตขึ้นตามระดับไมโครฟารัด เนื่องจากความจุที่มากขึ้นต้องใช้ฟิล์มพันแผลมากขึ้นภายในรูปแบบการก่อสร้างเดียวกัน การจับคู่ขนาดตัวเก็บประจุที่ถูกต้องกับมอเตอร์ไม่ใช่ทางเลือก - ยูนิตขนาดใหญ่หรือเล็กเกินไปจะทำให้อายุการใช้งานของมอเตอร์สั้นลง เพิ่มกระแสไฟทำงาน และเพิ่มความเสี่ยงที่ตัวเก็บประจุจะเสียหายก่อนเวลาอันควร

อะไรเป็นตัวกำหนดขนาดตัวเก็บประจุในทางปฏิบัติ

เมื่อช่างเทคนิคพูดถึง "ขนาดตัวเก็บประจุ" พวกเขามักจะหมายถึงสองแนวคิดที่แยกจากกันแต่เชื่อมโยงกันในคราวเดียว ได้แก่ ขนาดทางไฟฟ้า (ความจุและแรงดันไฟฟ้า) และขนาดทางกายภาพ (เส้นผ่านศูนย์กลางและความสูงของกระป๋องที่ต้องพอดีกับกล่องขั้วต่อมอเตอร์ ตัวเรือนคอมเพรสเซอร์ หรือกล่องหุ้มพัดลม) ทั้งสองเรื่องเท่าเทียมกัน ตัวเก็บประจุที่มีค่าไมโครฟารัดที่ถูกต้องแต่มีขนาดเคสที่ไม่ถูกต้องจะไม่พอดีกับพื้นที่ที่มีอยู่ ในขณะที่ตัวเก็บประจุที่พอดีตัวแต่มีความจุที่ไม่ถูกต้องจะทำให้มอเตอร์ทำงานไม่ถูกต้อง

ความจุไฟฟ้าสำหรับการทำงานของมอเตอร์จะแสดงเป็นไมโครฟารัดเกือบทุกครั้ง ซึ่งเขียนเป็น uF หรือ เอ็มเอฟดี และค่าทั่วไปสำหรับอุปกรณ์เชิงพาณิชย์สำหรับที่อยู่อาศัยและอุปกรณ์เชิงพาณิชย์ขนาดเบาจะอยู่ระหว่าง 1.5 ยูเอฟ และ 100 ยูเอฟ . คอมเพรสเซอร์ ปั๊ม และโบลเวอร์ทางอุตสาหกรรมที่มีขนาดใหญ่กว่าอาจต้องใช้ตัวเก็บประจุแบบดูอัลรันที่รวมค่าสองค่าไว้ในกระป๋องเดียว เช่น 35/5 uF หรือ 45/7.5 uF โดยที่จำนวนที่มากกว่าจะทำหน้าที่ของคอมเพรสเซอร์ และจำนวนที่น้อยกว่าจะทำหน้าที่ของมอเตอร์พัดลมคอนเดนเซอร์

อัตราแรงดันไฟฟ้าคือครึ่งหลังของสมการขนาด อัตราทั่วไปสำหรับตัวเก็บประจุที่ทำงานด้วยมอเตอร์คือ 250VAC, 370VAC และ 440VAC โดยทั่วไปตัวเก็บประจุขนาด 370V หรือ 440V สามารถใช้แทนตำแหน่ง 250V ได้ เนื่องจากระดับแรงดันไฟฟ้าที่สูงกว่าทำให้มีความปลอดภัยเป็นพิเศษ แต่การแทนที่แบบย้อนกลับนั้นไม่เป็นที่ยอมรับ และจะนำไปสู่การพังทลายของอิเล็กทริกภายใต้ความผันผวนของแรงดันไฟฟ้าปกติ

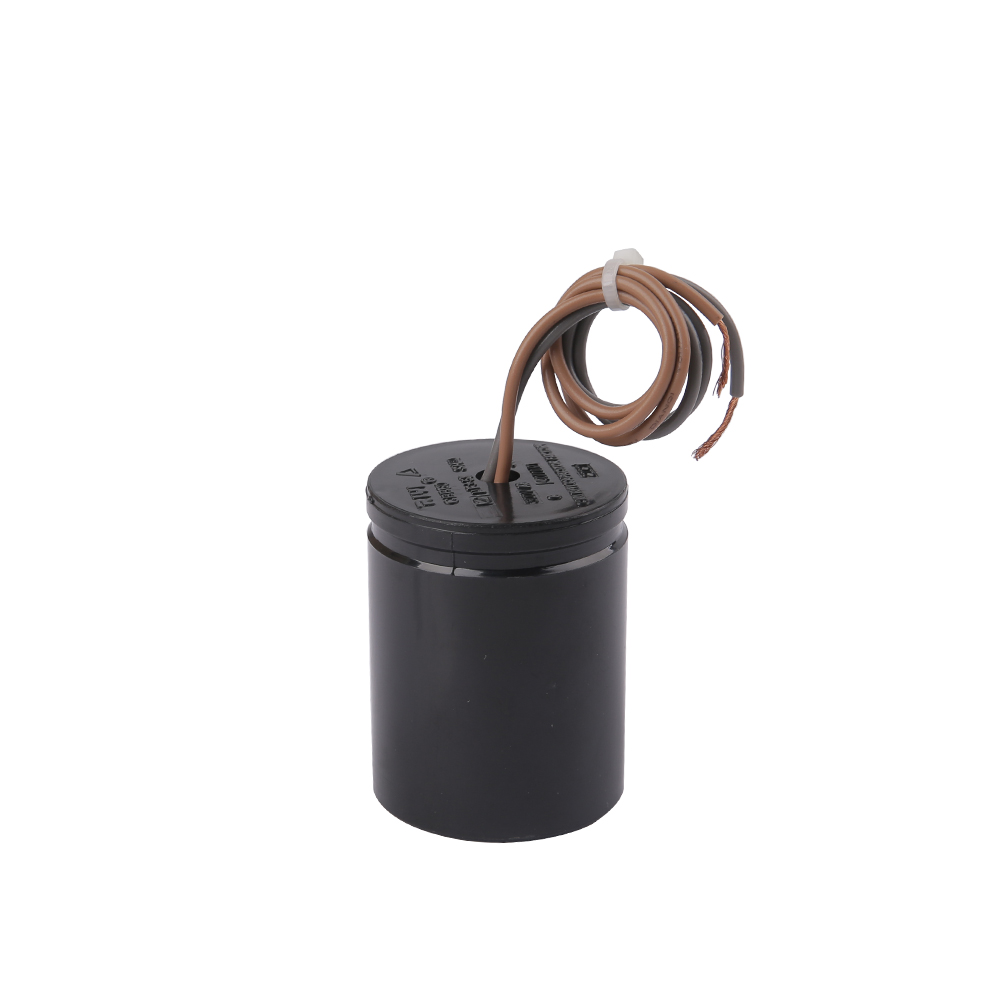

ตัวเก็บประจุ ซีบีบี60 โครงสร้างและเหตุใดจึงต้องปรับขนาดด้วยความจุไฟฟ้า

การกำหนด CBB60 หมายถึงตระกูลตัวเก็บประจุฟิล์มโพลีโพรพีลีนเคลือบโลหะซึ่งบรรจุอยู่ในกระป๋องอะลูมิเนียมทรงกลมหรืออะลูมิเนียมห่อพลาสติก ซึ่งโดยทั่วไปแล้วจะเป็นสีดำหรือสีเทาพร้อมฟิล์มไดอิเล็กทริกที่สามารถซ่อมแซมตัวเองได้ รูปแบบการก่อสร้างนี้เป็นตัวเลือกที่โดดเด่นทั่วโลกสำหรับการใช้งานที่ใช้มอเตอร์ AC รวมถึงเครื่องปรับอากาศ เครื่องซักผ้า ปั๊มน้ำ พัดลมดูดอากาศ และพัดลมติดเพดาน ส่วนใหญ่เป็นเพราะฟิล์มโพลีโพรพีลีนมีการสูญเสียอิเล็กทริกต่ำ มีพฤติกรรมการรักษาตัวเองที่ดีหลังจากแรงดันไฟฟ้าพุ่งเล็กน้อย และความจุไฟฟ้าที่เสถียรตลอดช่วงอุณหภูมิที่กว้าง

ภายใน ตัวเก็บประจุ ซีบีบี60 ความจุไฟฟ้าถูกสร้างขึ้นโดยการม้วนฟิล์มโพลีโพรพีลีนเคลือบโลหะชั้นบางๆ ให้เป็นม้วนแน่น การเพิ่มค่าไมโครฟารัดหมายถึงการเพิ่มพื้นที่ฟิล์มมากขึ้น ซึ่งทางกายภาพหมายถึงม้วนที่กว้างขึ้น (กระป๋องที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้น) หรือม้วนที่สูงขึ้น (กระป๋องสูง) หรือทั้งสองอย่าง นี่เป็นเหตุผลทางวิศวกรรมโดยตรงที่ทำให้ขนาดของตัวเก็บประจุเพิ่มขึ้นอย่างต่อเนื่องเมื่อความจุเพิ่มขึ้นภายในตระกูล CBB60 โดยสามารถใส่ยูนิต 1.5 uF ในกระป๋องที่มีเส้นผ่านศูนย์กลางเล็กเพียง 25 มม. สูง 45 มม. ในขณะที่ยูนิต 100 uF ในตระกูลเดียวกันโดยทั่วไปต้องใช้กระป๋องที่มีเส้นผ่านศูนย์กลางประมาณ 50 มม. สูง 100 มม. หรือมากกว่านั้น

ตัวเลือกรูปร่างเคส

ตัวเก็บประจุ CBB60 ผลิตขึ้นในรูปแบบตัวเรือนทรงกลม (ทรงกระบอก) และทรงรี ตัวเครื่องทรงรีได้รับการพัฒนาโดยเฉพาะเพื่อให้พอดีกับพื้นที่แคบภายในกล่องเทอร์มินัลของคอมเพรสเซอร์และแผงคอยล์เย็นบนชั้นดาดฟ้า โดยที่กระป๋องทรงกลมที่มีความจุเท่ากันจะไม่ทำให้แผ่นโลหะที่อยู่โดยรอบหลุดออกไป หน่วยวงรีมีพิกัดทางไฟฟ้าเท่ากันกับหน่วยทรงกลมที่ความจุและแรงดันไฟฟ้าที่กำหนด แต่รอยเท้าของหน่วยวัดต่างกัน คือ ความกว้างต่อความหนาต่อความสูง แทนที่จะเป็นเส้นผ่านศูนย์กลางต่อความสูง

ขนาดตัวเก็บประจุ CBB60 ทั่วไปตามความจุและแรงดันไฟฟ้า

ตารางด้านล่างแสดงรายการขนาด CBB60 แบบเคสกลมทั่วไปที่ 450VAC ซึ่งเป็นพิกัดแรงดันไฟฟ้าที่มีอยู่อย่างกว้างขวางที่สุดสำหรับตัวเก็บประจุแบบมอเตอร์ทรงกลมที่ขายให้กับพัดลม ปั๊ม และคอมเพรสเซอร์ขนาดเล็ก ขนาดจริงจะแตกต่างกันเล็กน้อยระหว่างผู้ผลิตแต่ละรายไม่กี่มิลลิเมตร ดังนั้นควรตรวจสอบระยะห่างในการติดตั้งโดยเทียบกับเอกสารข้อมูลของซัพพลายเออร์รายใดรายหนึ่งก่อนสั่งซื้อในปริมาณมาก

ขนาดตัวเก็บประจุแบบกลม CBB60 โดยทั่วไป อัตรา 450VAC อิงตามข้อมูลแค็ตตาล็อกอุตสาหกรรมทั่วไป
ความจุ (uF)	เส้นผ่านศูนย์กลาง (มม.)	ความสูง (มม.)	การใช้งานทั่วไป
2.5	25	45	พัดลมเพดาน พัดลมตั้งโต๊ะ
6	30	50	พัดลมดูดอากาศ,ปั้มน้ำขนาดเล็ก
15	35	65	มอเตอร์เครื่องซักผ้า
25	40	70	พัดลมคอนเดนเซอร์ AC แบบแยกส่วน
50	45	85	ปั๊มน้ำบาดาล คอมเพรสเซอร์ขนาดเล็ก
100	50	105	โบลเวอร์อุตสาหกรรม มอเตอร์ปั๊มขนาดใหญ่

การอ่านฉลากตัวเก็บประจุอย่างถูกต้อง

ตัวเก็บประจุที่ทำงานด้วยมอเตอร์ที่ผลิตอย่างเหมาะสมทุกตัวจะพิมพ์ข้อมูลสี่ชิ้นลงบนกระป๋องโดยตรง: ความจุในหน่วย uF อัตราแรงดันไฟฟ้าใน VAC ช่วงอุณหภูมิในการทำงาน และเครื่องหมายความปลอดภัย/หน่วยงาน บนยูนิต CBB60 โดยทั่วไปฉลากจะอ่านข้อความที่ใกล้เคียงกับ "35uF 450VAC 50/60Hz" ตามด้วยรหัสอุณหภูมิ เช่น -25C ถึง 70C หรือ -40C ถึง 85C การอ่านข้อความนี้อย่างถูกต้องก่อนซื้อจะป้องกันข้อผิดพลาดด้านสนามที่พบบ่อยที่สุดสองประการ ได้แก่ การซื้อความจุไฟฟ้าไม่ถูกต้องสำหรับมอเตอร์ที่เชื่อมต่อ และการซื้อพิกัดแรงดันไฟฟ้าที่ต่ำเกินไปสำหรับการจ่ายไฟ

รหัสความอดทน

ตัวเก็บประจุ CBB60 ส่วนใหญ่มีค่าความคลาดเคลื่อนเป็นบวกหรือลบ 5 เปอร์เซ็นต์ โดยมีเครื่องหมายตัวอักษร J แม้ว่าบรรทัดประหยัดบางเส้นจะใช้เครื่องหมายบวกหรือลบ 10 เปอร์เซ็นต์ โดยมีเครื่องหมาย K ก็ตาม ตัวเก็บประจุที่มีการเบี่ยงเบนไปต่ำกว่าระดับที่พิมพ์ไว้มากกว่า 10 เปอร์เซ็นต์ โดยทั่วไปถือว่าล้มเหลวและควรเปลี่ยนใหม่แทนที่จะนำกลับมาใช้ใหม่ เนื่องจากความจุไฟฟ้าที่มีประสิทธิภาพต่ำเกินไปทำให้มอเตอร์ที่เชื่อมต่อดึงกระแสไฟทำงานที่สูงขึ้นและทำงานร้อนขึ้นอย่างวัดได้

วิธีการเลือกขนาดตัวเก็บประจุที่เหมาะสมสำหรับมอเตอร์

การเลือกขนาดตัวเก็บประจุเริ่มต้นด้วยป้ายชื่อมอเตอร์ ไม่ใช่ด้วยตัวเก็บประจุตัวเก่า เนื่องจากตัวเก็บประจุที่ติดตั้งไว้ก่อนหน้านี้อาจเป็นตัวเปลี่ยนที่ไม่ถูกต้องอยู่แล้ว (หากมี) ค่าไมโครฟารัดของแผ่นป้ายชื่อควรตรงกันภายในเกณฑ์ความคลาดเคลื่อนที่ระบุ เมื่อแผ่นป้ายไม่ได้แสดงค่าตัวเก็บประจุ เช่นเดียวกับทั่วไปในพัดลมและมอเตอร์ปั๊มทั่วไป ขนาดจะเป็นไปตามแรงม้าและแรงดันไฟฟ้าของมอเตอร์โดยใช้ช่วงอ้างอิงมาตรฐานที่สร้างขึ้นจากข้อมูลภาคสนามหลายทศวรรษ

ตรวจสอบแรงดันไฟฟ้าและแรงม้าของมอเตอร์จากแผ่นป้าย
จับคู่ความจุไฟฟ้าโดยใช้แผนภูมิแรงม้าต่อไมโครฟารัดของผู้ผลิต หรือค่าที่พิมพ์บนยูนิตที่ล้มเหลวหากตรงกับข้อกำหนดดั้งเดิมของมอเตอร์
เลือกพิกัดแรงดันไฟฟ้าเท่ากับหรือสูงกว่าค่าเดิม โดยห้ามต่ำกว่านี้
ตรวจสอบระยะห่างทางกายภาพในกล่องขั้วต่อหรือขายึดก่อนที่จะสรุปขนาดเคส
ตรวจสอบประเภทขั้วต่อ — แท็บจอบที่เชื่อมต่ออย่างรวดเร็วกับขั้วต่อสกรู — ตรงกับชุดสายไฟที่มีอยู่

แนวทางปฏิบัติภาคสนามที่ใช้กันอย่างแพร่หลายสำหรับมอเตอร์เฟสเดียวนั้นคร่าวๆ 1 uF ทุกๆ 25 ถึง 35 วัตต์ ของเอาท์พุตมอเตอร์ที่แหล่งจ่ายไฟ 230V แม้ว่าตัวเลขนี้จะเปลี่ยนไปตามการออกแบบมอเตอร์ และควรถือเป็นการประมาณการเริ่มต้นเสมอ แทนที่จะใช้แทนค่าที่ระบุของผู้ผลิต

ขนาดตัวเก็บประจุแบบ Dual-Run สำหรับการผสมผสานระหว่างคอมเพรสเซอร์และพัดลม

เครื่องปรับอากาศส่วนกลางและชุดควบแน่นของปั๊มความร้อนมักใช้ตัวเก็บประจุแบบดูอัลรันเพียงตัวเดียวเพื่อให้บริการทั้งคอมเพรสเซอร์และมอเตอร์พัดลมกลางแจ้งจากกระป๋องเดียว ยูนิตเหล่านี้มีขั้วต่อสามขั้วที่มีเครื่องหมาย C (ทั่วไป), HERM (คอมเพรสเซอร์/สุญญากาศ) และ FAN และจะมีป้ายกำกับด้วยค่าความจุไฟฟ้าสองค่า เช่น 40/5 uF หรือ 55/7.5 uF รูปที่ใหญ่กว่าจะสอดคล้องกับวงจรคอมเพรสเซอร์เสมอ และตัวเลขที่เล็กกว่าจะสอดคล้องกับวงจรพัดลม การย้อนกลับการเชื่อมต่อไม่ทำให้ตัวเก็บประจุเสียหาย แต่จะป้องกันไม่ให้มอเตอร์ตัวใดตัวหนึ่งสตาร์ทอย่างถูกต้อง

การจับคู่ขนาดตัวเก็บประจุแบบดูอัลรันทั่วไปสำหรับยูนิตควบแน่นในที่พักอาศัย พิกัดคู่ 370/440VAC
คอมเพรสเซอร์ (uF)	พัดลม (uF)	ประมาณ เส้นผ่านศูนย์กลางตัวเรือน (มม.)	ประมาณ ความสูงของเคส (มม.)
25	3	45	75
35	5	50	85
45	7.5	50	95
55	7.5	55	100

รูปแบบการติดตั้งและการกำหนดค่าเทอร์มินัล

นอกเหนือจากเส้นผ่านศูนย์กลางและความสูงของกระป๋องแล้ว การเลือกขนาดตัวเก็บประจุยังเกี่ยวข้องกับการติดตั้งความเข้ากันได้ของฮาร์ดแวร์ด้วย ตัวเก็บประจุ CBB60 มาพร้อมกับรูปแบบการติดตั้งหลายแบบ และรูปแบบการติดตั้งที่ไม่ตรงกับขายึดที่มีอยู่เป็นสาเหตุหนึ่งที่พบบ่อยของปัญหาการส่งคืนสนาม แม้ว่าพิกัดทางไฟฟ้าจะถูกต้องก็ตาม

สตั๊ดติด: สตัดเกลียวบนฐาน โดยปกติมีขนาด 8 มม. หรือ 10 มม. ใส่ได้พอดีกับฉากยึดโลหะและยึดด้วยน็อต ซึ่งพบได้ทั่วไปบนเครื่องควบแน่นบนหลังคาและกลางแจ้งที่ต้องเผชิญกับการสั่นสะเทือน
สายรัดยึด: มีแถบโลหะรัดไว้รอบๆ ตัวกระป๋อง ซึ่งพบได้ทั่วไปกับพัดลมขนาดเล็กและมอเตอร์ปั๊มที่มีพื้นที่ภายในจำกัด
ขั้วตะกั่วหรือจอบบิน: แถบเชื่อมต่อด่วนที่ด้านบนของกระป๋องสำหรับการเชื่อมต่อสายไฟโดยตรง ซึ่งเป็นมาตรฐานสำหรับยูนิต CBB60 ขนาดกะทัดรัดส่วนใหญ่
ขั้วต่อสกรู: พบได้ในหน่วยอุตสาหกรรมที่มีความจุสูงกว่า โดยที่เกจสายไฟมีขนาดใหญ่กว่าและแท็บแบบกดไม่เพียงพอสำหรับกระแสไฟฟ้าที่เกี่ยวข้อง

อุณหภูมิ กระแสระลอกคลื่น และอายุการใช้งาน

ขนาดตัวเก็บประจุและอายุการใช้งานที่กำหนดเชื่อมต่อกันด้วยความร้อน ไมโครฟารัดของฟิล์มทุกตัวสร้างการสูญเสียภายในจำนวนเล็กน้อยภายใต้กระแสริปเปิลไฟฟ้ากระแสสลับ และการสูญเสียนั้นจะต้องกระจายผ่านพื้นผิวกระป๋อง ตัวเก็บประจุที่มีขนาดเล็กกว่าสำหรับการใช้งานจะทำงานที่ความหนาแน่นกระแสริปเปิลสัมพัทธ์ที่สูงกว่าและมีอายุเร็วขึ้น ในขณะที่หน่วยที่มีขนาดถูกต้องจะกระจายภาระความร้อนเท่ากันนั้นไปทั่วพื้นที่ผิวฟิล์มมากขึ้นและใช้งานได้นานกว่าภายใต้สภาวะการทำงานที่เหมือนกัน

ข้อมูลการทดสอบของผู้ผลิตโดยทั่วไปจะให้คะแนนตัวเก็บประจุ CBB60 2,000 ถึง 3,000 ชั่วโมง ของการทำงานต่อเนื่องที่อุณหภูมิพิกัดสูงสุด โดยมีอายุการใช้งานจริงขยายเป็น 8 ถึง 15 ปีในวงจรการทำงานในที่พักอาศัยทั่วไป โดยที่ตัวเก็บประจุไม่ได้จ่ายไฟอย่างต่อเนื่องที่กระแสกระเพื่อมเต็ม อุณหภูมิโดยรอบมีผลกระทบอย่างมาก: ทุกๆ 10C ที่เพิ่มขึ้นเหนือค่าสูงสุดที่กำหนด โดยทั่วไปอายุการใช้งานของตัวเก็บประจุที่คาดหวังจะลดลงประมาณครึ่งหนึ่ง ซึ่งเป็นเหตุผลว่าทำไมตัวเก็บประจุยูนิตควบแน่นภายนอกอาคารที่ติดตั้งกลางแดดโดยตรงจึงมีแนวโน้มที่จะทำงานล้มเหลวเร็วกว่ายูนิตภายในอาคารที่มีขนาดและพิกัดเท่ากัน

สัญญาณว่าขนาดตัวเก็บประจุถูกเลือกไม่ถูกต้อง

ตัวเก็บประจุที่มีขนาดไม่ถูกต้องสำหรับมอเตอร์มักจะล้มเหลวอย่างเงียบๆ โดยทั่วไปอาการด้านล่างจะปรากฏขึ้นภายในไม่กี่วันถึงสองสามสัปดาห์หลังจากติดตั้งอุปกรณ์ทดแทนที่ไม่ถูกต้อง

อาการของสนามทั่วไปที่เชื่อมโยงกับขนาดตัวเก็บประจุที่ไม่ถูกต้อง
อาการ	ข้อผิดพลาดในการปรับขนาดที่อาจเกิดขึ้น
เครื่องยนต์มีเสียงฮัมแต่สตาร์ทไม่ติด	ความจุไฟฟ้าต่ำเกินไปสำหรับมอเตอร์
มอเตอร์ทำงานร้อน การดึงแอมป์สูงขึ้น	ความจุไฟฟ้าสูงเกินไปสำหรับมอเตอร์
สามารถนูนหรือระบายอากาศได้ภายในไม่กี่สัปดาห์	ระดับแรงดันไฟฟ้าต่ำเกินไปสำหรับการจ่ายไฟ
สะดุดสะดุดซ้ำแล้วซ้ำเล่าเมื่อสตาร์ท	การแยกการทำงานแบบดูอัลรันผิดระหว่างค่าคอมเพรสเซอร์และพัดลม

คำถามที่พบบ่อย

ฉันสามารถใช้ตัวเก็บประจุ CBB60 ที่มีระดับไมโครฟารัดสูงกว่าตัวเดิมเล็กน้อยได้หรือไม่

การเพิ่มขึ้นเล็กน้อย โดยทั่วไปภายในแถบพิกัดความเผื่อบวกหรือลบ 5 ถึง 10 เปอร์เซ็นต์ที่สร้างไว้ในหน่วยส่วนใหญ่แล้ว เป็นสิ่งที่ยอมรับได้ การเกินกว่าช่วงดังกล่าวอย่างมีนัยสำคัญจะเพิ่มกระแสการทำงานและความร้อนของมอเตอร์ และไม่แนะนำแม้ว่ามอเตอร์อาจยังสตาร์ทอยู่ก็ตาม

กรณีทางกายภาพที่ใหญ่กว่าจะมีค่าไมโครฟารัดที่สูงกว่าเสมอหรือไม่

โดยทั่วไปแล้วใช่ภายในกลุ่มผลิตภัณฑ์และพิกัดแรงดันไฟฟ้าของผู้ผลิตรายเดียวกัน เนื่องจากจำเป็นต้องใช้ฟิล์มมากขึ้นเพื่อความจุที่มากขึ้น อย่างไรก็ตาม ขนาดเคสยังเปลี่ยนแปลงตามระดับแรงดันไฟฟ้าและความหนาแน่นของขดลวดภายในของผู้ผลิตแต่ละราย ดังนั้น ตัวเก็บประจุสองตัวที่มีค่าไมโครฟารัดเท่ากันจากซัพพลายเออร์แต่ละรายจึงสามารถมีขนาดกระป๋องที่แตกต่างกันอย่างเห็นได้ชัด

จะเกิดอะไรขึ้นหากเคสใหญ่เกินกว่าจะใส่ขายึดเดิมได้?

ตัวเก็บประจุ CBB60 แบบกล่องวงรีที่มีพิกัดทางไฟฟ้าเท่ากันมักจะมีจำหน่ายแทนโดยตรงในกรณีที่ทรงกลมไม่สามารถใส่ได้พอดี และการติดตั้งตัวเก็บประจุจากระยะไกลโดยใช้สายวัดขยายออกไปนอกฉากยึดเดิมก็เป็นวิธีปฏิบัติภาคสนามที่เป็นที่ยอมรับเช่นกัน โดยมีฉนวนและยึดสายวัดอย่างเหมาะสม

จำเป็นต้องคายประจุตัวเก็บประจุ CBB60 ก่อนขนย้ายหรือไม่

ใช่. รันคาปาซิเตอร์สามารถรักษาประจุที่เก็บไว้ได้หลังจากที่วงจรมอเตอร์ปิดแล้ว และควรปล่อยประจุผ่านขั้วต่อด้วยเครื่องมือตัวต้านทานแบบหุ้มฉนวน ก่อนที่จะถอดหรือถอดออกจากโครงยึด

ทำไมตัวเก็บประจุสองตัวที่มีค่า uF เท่ากันบางครั้งจึงมีน้ำหนักต่างกัน?

ความแตกต่างของน้ำหนักมักมาจากวัสดุกระป๋อง เช่น อะลูมิเนียมกับตัวเรือนที่เติมเรซินที่เบากว่า และจากความหนาแน่นของขดลวดฟิล์ม น้ำหนักเพียงอย่างเดียวไม่ใช่ตัวบ่งชี้ประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ และไม่ควรใช้เพื่อตัดสินคุณภาพของตัวเก็บประจุ

เหตุใดฟิล์มโพลีโพรพีลีนจึงกลายเป็นมาตรฐานสำหรับตัวเก็บประจุ CBB60

ก่อนที่ฟิล์มโพลีโพรพีลีนจะมีจำหน่ายอย่างแพร่หลายในราคาที่ต่ำ หน้าที่การทำงานของมอเตอร์มักถูกใช้โดยตัวเก็บประจุแบบกระดาษอิเล็กทริกหรือแบบเติมน้ำมัน การออกแบบเหล่านั้นมีข้อเสียอย่างแท้จริง นั่นคือ กระดาษไดอิเล็กทริกจะดูดซับความชื้นเมื่อเวลาผ่านไป ซึ่งทำให้กระแสรั่วไหลเพิ่มขึ้น และทำให้เกิดความร้อนที่ไหลออกจากภายในกระป๋องในที่สุด ในขณะที่หน่วยที่เติมน้ำมันจะหนักกว่า มีราคาแพงกว่าในการผลิตตามขนาด และก่อให้เกิดความเสี่ยงต่อการรั่วไหลหากซีลเสื่อมสภาพ ฟิล์มโพลีโพรพีลีนเคลือบโลหะแก้ปัญหาเหล่านี้ส่วนใหญ่ได้ในคราวเดียวโดยนำเสนออิเล็กทริกที่ทนทานต่อการดูดซับความชื้นตามธรรมชาติ มีความเสถียรทางกลไกตลอดการเปลี่ยนแปลงของอุณหภูมิที่กว้าง และสามารถซ่อมแซมตัวเองได้หลังจากการสลายอิเล็กทริกเฉพาะที่

พฤติกรรมการรักษาตัวเองสมควรได้รับความสนใจเป็นพิเศษ เนื่องจากจะส่งผลโดยตรงต่อระยะเวลาที่ขนาดตัวเก็บประจุที่กำหนดจะยังอยู่ในพิกัดความคลาดเคลื่อนที่ยอมรับได้ เมื่อจุดอ่อนระดับจุลภาคในภาพยนตร์ประสบกับแรงดันไฟกระชากชั่วขณะ ชั้นโลหะที่ระเหยเป็นไอบาง ๆ ที่อยู่รอบ ๆ จุดนั้นจะไหม้หายไปในเหตุการณ์เล็ก ๆ ที่ถูกจำกัดไว้ ซึ่งแยกความผิดปกติโดยไม่ลดความจุรวมของขดลวดลงอย่างมาก ตัวเก็บประจุที่สร้างบนกระดาษหรืออิเล็กทริกของน้ำมันมาตรฐานไม่มีคุณสมบัตินี้ ดังนั้น ข้อผิดพลาดในตัวเก็บประจุแบบเก่าจึงมีแนวโน้มที่จะบานปลายไปสู่การลัดวงจรเต็มรูปแบบ มากกว่าที่จะเกิดเหตุการณ์เฉพาะที่เล็กน้อย นี่เป็นหนึ่งในเหตุผลพื้นฐานว่าทำไมโครงสร้างแบบ CBB60 จึงเข้ามาแทนที่ไดอิเล็กทริกรุ่นเก่าในแทบทุกการใช้งานที่ใช้มอเตอร์ตั้งแต่ปี 1990 เป็นต้นไป

ความหนาของโลหะและความสัมพันธ์กับขนาดตัวเก็บประจุ

ความหนาของชั้นโลหะที่เกาะอยู่บนฟิล์มโพลีโพรพีลีนเป็นตัวแปรที่ผู้ผลิตปรับแต่งอย่างจงใจ ชั้นโลหะที่บางลงช่วยปรับปรุงพฤติกรรมการรักษาตัวเองเนื่องจากต้องใช้พลังงานน้อยลงเพื่อทำให้จุดฟอลต์กลายเป็นไอ แต่ยังเพิ่มความต้านทานอนุกรมที่เทียบเท่ากันของขดลวด ซึ่งในทางกลับกันจะเพิ่มความร้อนภายในภายใต้กระแสกระเพื่อม ชั้นเคลือบโลหะที่หนาขึ้นจะลดความต้านทานและความร้อนลง แต่ทำให้การรักษาตัวเองมีน้อยลง ผู้ผลิต CBB60 ที่มีชื่อเสียงจะรักษาสมดุลระหว่างข้อดีข้อเสียนี้กับแรงดันไฟฟ้าเป้าหมายและพิกัดความจุสำหรับขนาดเคสแต่ละขนาด ซึ่งเป็นส่วนหนึ่งของเหตุผลว่าทำไมขนาดตัวเก็บประจุจึงไม่สามารถถือเป็นการคำนวณทางเรขาคณิตเพียงอย่างเดียวได้ — ข้อมูลจำเพาะของฟิล์มภายในสำหรับหน่วย 370V ไม่ใช่แค่เวอร์ชันลดขนาดลงของหน่วย 450V ที่ความจุเท่ากัน

CBB60 เปรียบเทียบกับตระกูลตัวเก็บประจุแบบฟิล์มที่เกี่ยวข้อง

การกำหนด CBB ครอบคลุมตระกูลตัวเก็บประจุโพลีโพรพีลีนเคลือบโลหะที่กว้างขึ้น และผู้ซื้อที่จัดหาส่วนประกอบสำหรับการใช้งานมอเตอร์บางครั้งอาจพบตระกูลชิ้นส่วนที่อยู่ติดกันซึ่งมีลักษณะคล้ายกัน แต่ได้รับการออกแบบมาเพื่อหน้าที่ที่แตกต่างกัน การทำความเข้าใจความแตกต่างเหล่านี้จะช่วยป้องกันขนาดหรือการใช้งานที่ไม่ตรงกันในห่วงโซ่อุปทานต่อไป

การเปรียบเทียบตัวเก็บประจุแบบฟิล์มตระกูล CBB ทั่วไปที่ใช้ในวงจรมอเตอร์และเครื่องใช้ไฟฟ้า
ประเภท	กรณีทั่วไป	หน้าที่หลัก	ช่วงความจุทั่วไป
CBB60	กระป๋องอลูมิเนียมทรงกลมหรือวงรี	มอเตอร์ทำงานอย่างต่อเนื่อง	1.5 ถึง 100 ยูเอฟ
ซีบีบี61	บล็อกเรซิ่นสี่เหลี่ยมแบน	ความเร็วพัดลมเพดานและหน้าที่การทำงาน	1 ถึง 20 ยูเอฟ
ซีบีบี65	กระป๋องทรงกลมสำหรับงานหนัก	คอมเพรสเซอร์เครื่องปรับอากาศทำงาน	15 ถึง 60 ยูเอฟ
ซีบีบี20	กล่องรัศมีขนาดเล็ก	การกรองเสียงและอิเล็กทรอนิกส์ ไม่ใช่การสตาร์ท/รันมอเตอร์	0.001 ถึง 10 ยูเอฟ

ในจำนวนนี้ CBB60 และ CBB65 เป็นสองตระกูลที่ถูกทดแทนกันบ่อยที่สุดในภาคสนาม เนื่องจากทั้งสองตระกูลเป็นตัวเก็บประจุแบบกระป๋องกลมและทำงานต่อเนื่อง โดยทั่วไป CBB65 เป็นชื่อสำหรับงานหนักที่สงวนไว้สำหรับวงจรคอมเพรสเซอร์ที่มีกระแสริปเปิลสูงกว่า และขนาดเคสที่ความจุที่กำหนดมักจะใหญ่กว่า CBB60 ที่เทียบเท่ากันเล็กน้อยเพื่อรองรับส่วนต่างความร้อนเพิ่มเติม

คำแนะนำในการติดตั้งทีละขั้นตอนสำหรับตัวเก็บประจุที่มีขนาดถูกต้อง

แม้แต่ตัวเก็บประจุที่มีขนาดถูกต้องก็อาจทำให้ไม่มีประสิทธิภาพหรือเป็นอันตรายได้หากติดตั้งไม่ดี ลำดับด้านล่างนี้สะท้อนถึงการปฏิบัติงานภาคสนามมาตรฐานที่ใช้ในงาน HVAC ปั๊ม และงานบริการมอเตอร์ทั่วไป

ตัดการเชื่อมต่อไฟฟ้าที่เบรกเกอร์หรือตัดการเชื่อมต่อสวิตช์ และตรวจสอบแรงดันไฟฟ้าเป็นศูนย์ด้วยมิเตอร์ก่อนสัมผัสสายไฟใดๆ
คายประจุตัวเก็บประจุที่มีอยู่ข้ามขั้วโดยใช้เครื่องมือคายประจุที่มีฉนวน แม้ว่าจะต้องสงสัยว่ายูนิตนั้นตายแล้ว เนื่องจากตัวเก็บประจุที่เสียหายบางส่วนยังสามารถกักเก็บประจุที่เป็นอันตรายได้
ถ่ายภาพหรือติดป้ายสายไฟที่มีอยู่ก่อนที่จะถอดออก โดยเฉพาะบนตัวเก็บประจุแบบดูอัลรันซึ่งจะต้องเชื่อมต่อขั้วต่อ C, HERM และ FAN เข้ากับขั้วต่อใหม่ที่ถูกต้อง
ถอดตัวเก็บประจุเก่าออกจากขายึดหรือสายรัด และยืนยันว่าการเปลี่ยนทดแทนนั้นตรงกับความจุ อัตราแรงดันไฟฟ้า และโครงร่างขั้วต่อก่อนที่จะใส่
ยึดตัวเก็บประจุตัวใหม่ไว้ในโครงยึดเพื่อให้การสั่นสะเทือนระหว่างการทำงานของมอเตอร์ไม่สามารถคลายการเชื่อมต่อขั้วต่อเมื่อเวลาผ่านไป
เชื่อมต่อสายไฟใหม่ทุกประการตามที่ระบุไว้ จ่ายไฟอีกครั้ง และสังเกตพฤติกรรมการสตาร์ทและการทำงานของมอเตอร์เป็นเวลาอย่างน้อยหนึ่งรอบการทำงานเต็มก่อนที่จะปิดกล่องหุ้ม

ข้อควรพิจารณาในการปฐมนิเทศและการกวาดล้าง

ขนาดตัวเก็บประจุโต้ตอบกับการวางแนวการติดตั้งในลักษณะที่มองข้ามได้ง่าย โดยทั่วไปแล้ว ตัวเก็บประจุทรงกลมที่ติดตั้งในแนวตั้งควรติดตั้งโดยมีช่องระบายอากาศหรือคุณสมบัติระบายแรงดันที่ด้านบนของกระป๋องโดยหงายขึ้นและไม่มีสิ่งกีดขวาง เนื่องจากคุณสมบัตินี้ได้รับการออกแบบให้ปล่อยแรงดันภายในได้อย่างปลอดภัยหากอุปกรณ์ทำงานล้มเหลว และการปิดกั้นด้วยสายไฟหรือแผงปิดกล่องจะทำให้ฟังก์ชันด้านความปลอดภัยนั้นหมดไป ยูนิตที่ติดตั้งในแนวนอนจำเป็นต้องมีระยะห่างในแนวรัศมีรอบๆ บริเวณช่องระบายอากาศเพียงพอเพื่อให้มีเส้นทางการปล่อยที่ปลอดภัยเหมือนกัน ซึ่งจะกลายเป็นข้อจำกัดที่เข้มงวดยิ่งขึ้นเมื่อเส้นผ่านศูนย์กลางของเคสเพิ่มขึ้นตามความจุที่สูงขึ้น

การทดสอบตัวเก็บประจุกับขนาดที่กำหนดก่อนนำมาใช้ใหม่

ช่างเทคนิคภาคสนามจะทดสอบตัวเก็บประจุที่ต้องสงสัยเป็นประจำก่อนจะประณาม เนื่องจากตัวเก็บประจุที่ดูเหมือนจะมีขนาดหรือพิกัดไม่ถูกต้องบนฉลากก็ไม่ได้มีข้อผิดพลาดเสมอไป และในทางกลับกัน ตัวเก็บประจุที่มีลักษณะไม่บุบสลายสามารถลอยไปนอกระดับความคลาดเคลื่อนที่กำหนดได้ มัลติมิเตอร์แบบดิจิตอลที่มีช่วงความจุเฉพาะหรือเครื่องทดสอบตัวเก็บประจุที่สร้างขึ้นโดยเฉพาะคือเครื่องมือมาตรฐานสำหรับการตรวจสอบนี้

การตีความการอ่านมิเตอร์ความจุเทียบกับพิกัดที่พิมพ์
ค่าที่วัดเทียบกับค่า uF ที่ได้รับการจัดอันดับ	การตีความ
ภายในบวกหรือลบ 5 ถึง 10 เปอร์เซ็นต์	ตัวเก็บประจุอยู่ในเกณฑ์ความคลาดเคลื่อนปกติและสามารถคงสภาพการใช้งานได้
ต่ำกว่าคะแนน 10 ถึง 20 เปอร์เซ็นต์	การย่อยสลายในช่วงต้น ติดตามอย่างใกล้ชิดหรือวางแผนทดแทน
คะแนนต่ำกว่าร้อยละ 20 ขึ้นไป	เปลี่ยนทันที มอเตอร์เสี่ยงต่อการสตาร์ทติดยากหรือมีความร้อนสูงเกินไป
การอ่านเป็นศูนย์หรือแบบเปิด	ขดลวดภายในเปิดไม่ออก ต้องเปลี่ยนตัวเก็บประจุ

การอ่านค่ามิเตอร์ที่มองเห็นได้ชัดเจนเหนือค่าที่กำหนด แทนที่จะต่ำกว่าค่านั้น พบได้น้อยกว่า แต่สามารถบ่งบอกถึงการลัดวงจรภายในของส่วนของขดลวด ซึ่งทำงานทางไฟฟ้าเป็นความจุไฟฟ้าที่เพิ่มขึ้นจนถึงจุดที่เกิดความล้มเหลวเต็มที่ การอ่านใดๆ ที่เบี่ยงเบนไปอย่างมีความหมายไปในทิศทางใดทิศทางหนึ่ง ควรถือเป็นเหตุผลในการเปลี่ยน แทนที่จะให้บริการอย่างต่อเนื่อง

ปัจจัยด้านสิ่งแวดล้อมที่มีอิทธิพลต่อการเลือกขนาดตัวเก็บประจุ

การเลือกขนาดตัวเก็บประจุไม่ใช่การดำเนินการทางไฟฟ้าเพียงอย่างเดียวเมื่อคำนึงถึงสภาพแวดล้อมในการติดตั้งแล้ว หน่วยควบแน่นกลางแจ้ง อุปกรณ์บนชั้นดาดฟ้า และการติดตั้งทางทะเลหรือชายฝั่ง ล้วนมีความต้องการเพิ่มเติมในกรณีทางกายภาพที่อยู่นอกเหนือพิกัดไฟฟ้าพื้นฐาน

สถานที่ที่มีอุณหภูมิแวดล้อมสูง

ในภูมิภาคที่อุณหภูมิแวดล้อมภายนอกอาคารเกิน 40C เป็นประจำ การระบุตัวเก็บประจุที่มีขนาดทางกายภาพใหญ่กว่าค่าขั้นต่ำทางไฟฟ้าที่เข้มงวดหนึ่งชั้นถือเป็นหลักปฏิบัติทางวิศวกรรมทั่วไป เนื่องจากพื้นที่ผิวฟิล์มที่ใหญ่ขึ้นจะช่วยลดอุณหภูมิที่เพิ่มขึ้นในการทำงานเมื่อเทียบกับหน่วยที่มีขนาดแน่น และยืดอายุการใช้งานที่คาดหวังได้โดยตรงภายใต้ภาระความร้อนที่ยั่งยืน

สภาพแวดล้อมชื้นและชายฝั่ง

อากาศที่มีเกลือจะเร่งการกัดกร่อนของกระป๋องอะลูมิเนียมและฮาร์ดแวร์ส่วนปลาย ซึ่งอาจส่งผลต่อความสมบูรณ์ของซีลที่ช่วยปกป้องม้วนฟิล์มภายในจากความชื้น ตัวเก็บประจุที่ระบุไว้สำหรับงานชายฝั่งหรือทางทะเลมักใช้โครงสร้างกระป๋องที่เคลือบด้วยเรซินหรือหุ้มด้วยพลาสติกทั้งหมด แทนที่จะเป็นอลูมิเนียมเปลือย และการเคลือบนี้จะเพิ่มขนาดเคสโดยรวมเล็กน้อยซึ่งควรคำนึงถึงเมื่อยืนยันระยะห่างในการติดตั้ง

การติดตั้งที่มีการสั่นสะเทือนหนัก

มอเตอร์ที่ติดตั้งบนแพลตฟอร์มแบบสั่น รวมถึงปั๊มสำหรับการเกษตรและการติดตั้งพัดลมอุตสาหกรรม ได้รับประโยชน์จากตัวเก็บประจุแบบสตั๊ดซึ่งยึดด้วยแหวนรองล็อค แทนที่จะติดตั้งแบบยึดสายรัด เนื่องจากการสั่นสะเทือนอย่างต่อเนื่องจะทำให้แคลมป์รัดสายรัดค่อยๆ คลายออก และปล่อยให้ตัวตัวเก็บประจุเคลื่อนไปทางขั้วต่อเทอร์มินัล ส่งผลให้ลวดตะกั่วเมื่อออกจากกระป๋องในที่สุด

ข้อควรพิจารณาในการจัดเก็บ อายุการเก็บรักษา และการจัดซื้อจำนวนมาก

ผู้ซื้อที่จัดหาตัวเก็บประจุ CBB60 ในปริมาณมากสำหรับการผลิตอุปกรณ์หรือการจำหน่ายขายส่ง ควรพิจารณาเงื่อนไขการจัดเก็บซึ่งเป็นส่วนหนึ่งของขนาดโดยรวมและกระบวนการวางแผนสินค้าคงคลัง ต่างจากตัวเก็บประจุด้วยไฟฟ้าตรงที่หน่วยฟิล์มโพลีโพรพีลีนเคลือบโลหะไม่จำเป็นต้องมีการเปลี่ยนรูปเป็นระยะ และมีอายุการเก็บรักษาที่ยาวนานและมั่นคงเมื่อจัดเก็บอย่างถูกต้อง แต่แนวทางการจัดเก็บที่ไม่ดียังคงสามารถลดประสิทธิภาพก่อนที่ตัวเก็บประจุจะถึงการติดตั้ง

เก็บในสภาพแวดล้อมที่แห้งโดยมีความชื้นสัมพัทธ์ต่ำกว่าประมาณ 75 เปอร์เซ็นต์ เพื่อป้องกันการเคลื่อนตัวของความชื้นที่ซีลขั้วต่อ
เก็บสต็อกให้ห่างจากแสงแดดโดยตรงและห่างจากแหล่งความร้อน เช่น เครื่องทำความร้อนหรือผนังคลังสินค้าภายนอกที่โดนแสงแดดเต็มที่
จัดระเบียบสินค้าคงคลังตามความจุและขนาดเคสเข้าด้วยกัน เนื่องจากตัวเก็บประจุที่มีลักษณะคล้ายกันสองกล่องซึ่งมีพิกัดไมโครฟารัดต่างกัน เป็นสาเหตุที่พบบ่อยของข้อผิดพลาดในการหยิบสินค้าในสายการผลิตที่มีงานยุ่ง
หมุนเวียนสต็อคเก่าก่อน โดยเฉพาะอย่างยิ่งสำหรับยูนิตที่มีความจุสูงกว่า ซึ่งมีความหนาแน่นของขดลวดฟิล์มมากกว่า และความชื้นที่เข้าไปช้าๆ ใดๆ ก็ตามจะมีพื้นที่ผิวที่ใหญ่กว่าตามสัดส่วนที่จะดำเนินการ

สำหรับการตัดสินใจซื้อจำนวนมาก ผู้ซื้อมักจะสร้างมาตรฐานให้กับขนาดเคสจำนวนน้อยกว่า ซึ่งครอบคลุมค่าความจุและแรงดันไฟฟ้าที่ใช้กันมากที่สุดในกลุ่มผลิตภัณฑ์ แทนที่จะเก็บค่ากลางทุกค่าไว้ แนวทางนี้แลกข้อกำหนดที่เกินมาตรฐานจำนวนเล็กน้อยกับมอเตอร์ที่มีความต้องการต่ำ เพื่อการจัดการสินค้าคงคลังที่ง่ายขึ้นอย่างมีนัยสำคัญ หน่วยการเก็บสต็อกน้อยลง และการกำหนดราคาต่อหน่วยที่แข็งแกร่งขึ้นจากผู้ผลิตเมื่อมีปริมาณการสั่งซื้อที่สูงขึ้น

การอ้างอิงคำศัพท์เฉพาะที่สำคัญ

อภิธานคำศัพท์ที่ใช้กันทั่วไปเมื่อระบุขนาดตัวเก็บประจุ
ระยะเวลา	ความหมาย
MFD	ตัวย่อเก่าสำหรับไมโครฟารัด ยังคงพิมพ์อยู่บนฉลากตัวเก็บประจุหลายตัวข้างหรือแทน uF
VAC	โวลต์ของกระแสสลับ พิกัดแรงดันไฟฟ้าที่ตัวเก็บประจุได้รับการออกแบบให้ทนได้อย่างต่อเนื่อง
กระแสระลอกคลื่น	กระแสสลับที่ไหลผ่านตัวเก็บประจุระหว่างการทำงานของมอเตอร์ปกติ ซึ่งเป็นแหล่งความร้อนหลักภายใน
อิเล็กทริก	ชั้นฟิล์มฉนวนโพลีโพรพีลีนใน CBB60 ที่แยกชั้นสื่อกระแสไฟฟ้าที่เป็นโลหะ
การรักษาด้วยตนเอง	คุณสมบัติของฟิล์มเคลือบโลหะที่แยกความผิดปกติของอิเล็กทริกเฉพาะจุดโดยไม่มีการลัดวงจรเต็มรูปแบบ
ช่องระบายความดัน	ส่วนที่เป็นรอยหรือนูนของด้านบนกระป๋องที่ออกแบบมาให้เปิดได้อย่างปลอดภัย หากเกิดแรงดันภายในเพิ่มขึ้นระหว่างความล้มเหลว
ตัวเก็บประจุแบบดูอัลรัน	กระป๋องเดียวจะมีค่าความจุไฟฟ้าแยกกันสองค่าโดยใช้ขั้วต่อร่วม โดยทั่วไปสำหรับคอมเพรสเซอร์และพัดลม
