ทำความเข้าใจข้อมูลจำเพาะและการใช้งานตัวเก็บประจุ C65R และ CBB65

ภาพรวมโดยตรงและบทสรุปการทำงาน

ที่ ตัวเก็บประจุ c65r และยิ่งกว้างขึ้น ตัวเก็บประจุcbb65 กลุ่มผลิตภัณฑ์ทำหน้าที่เป็นองค์ประกอบสำคัญในวิศวกรรมไฟฟ้าสมัยใหม่ โดยหลักๆ แล้วทำหน้าที่เป็นตัวเก็บประจุแบบมอเตอร์สำหรับการใช้งานไฟฟ้ากระแสสลับ (AC) ที่มีความต้องการสูง โครงสร้าง ส่วนประกอบเหล่านี้ให้การเปลี่ยนเฟสอย่างต่อเนื่องซึ่งจำเป็นเพื่อให้มอเตอร์เหนี่ยวนำเฟสเดียวทำงานได้อย่างราบรื่นในระบบทำความร้อน การระบายอากาศ เครื่องปรับอากาศ (HVAC) และระบบปั๊มอุตสาหกรรม ข้อสรุปการปฏิบัติงานโดยตรงคือการเลือกระหว่างรุ่นมาตรฐานและรุ่น C65R สำหรับงานหนักนั้นขึ้นอยู่กับความทนทานต่อความจุไมโครฟารัด (µF) ที่ต้องการ แรงดันไฟฟ้าสูงสุดถึง 450V AC และอุณหภูมิสิ่งแวดล้อมสุดขั้ว การเลือกรันคาปาซิเตอร์ที่จับคู่กันอย่างถูกต้องจะช่วยป้องกันมอเตอร์ร้อนเกินไป ลดการใช้พลังงาน และยืดอายุการใช้งานของคอมเพรสเซอร์หรือมอเตอร์พัดลมที่รองรับ

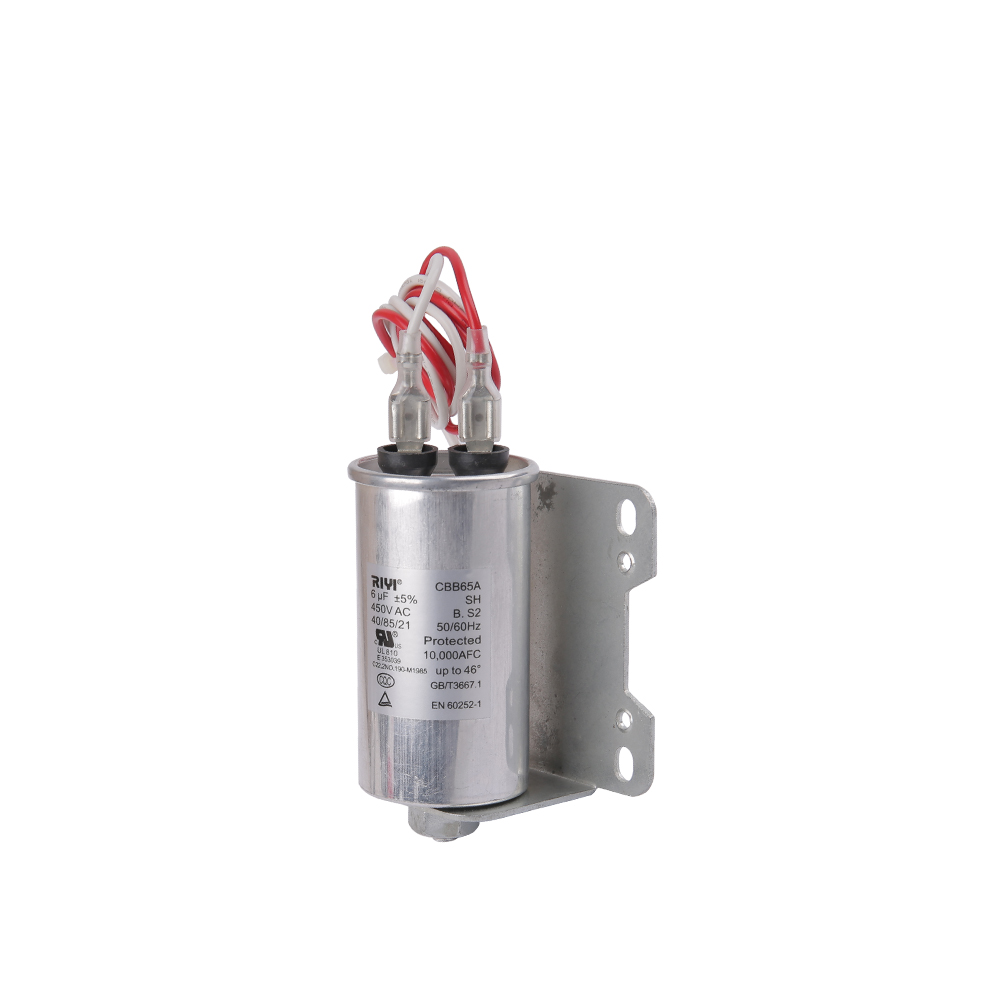

การถอดรหัสระบบการตั้งชื่อทางเทคนิคของตัวเก็บประจุ CBB65 และ C65R

การทำความเข้าใจการกำหนดส่วนประกอบเหล่านี้จำเป็นต้องทำลายหลักเกณฑ์การตั้งชื่อทางอุตสาหกรรม คำว่า CBB65 หมายถึงตัวเก็บประจุฟิล์มโพลีโพรพีลีนชนิดเคลือบโลหะชนิดหนึ่ง ในมาตรฐานการเข้ารหัสระหว่างประเทศ ตัวอักษร C หมายถึงตัวเก็บประจุ ตัวอักษร B ตัวแรกหมายถึงวัสดุไดอิเล็กตริกโพลีโพรพีลีน และตัวอักษร B ตัวที่สองหมายถึงการใช้การออกแบบชั้นฟิล์ม ส่วนต่อท้ายตัวเลข 65 เป็นตัวบ่งชี้มาตรฐานอุตสาหกรรมสำหรับโครงสร้างความปลอดภัยป้องกันการระเบิดที่เติมน้ำมันและไฟฟ้าแรงสูง

ที่ designation ตัวเก็บประจุ c65r มักจะชี้ไปที่กลุ่มผลิตภัณฑ์ของผู้ผลิตเฉพาะหรือการออกแบบเสริมที่ปรับให้เหมาะกับการใช้งานที่มีความน่าเชื่อถือสูง ซึ่งมักรวมอยู่ในหน่วยคอนเดนเซอร์ที่อยู่อาศัยระดับพรีเมียม ตัว "R" มักเน้นไปที่รูปทรงเรขาคณิตทรงกลมหรือตัววัดการก่อสร้างสำหรับงานหนักที่ได้รับการปรับปรุงซึ่งปรับให้เหมาะกับสภาพแวดล้อมการปฏิบัติงานที่เข้มงวด ตัวเก็บประจุเหล่านี้ใช้ชั้นอลูมิเนียมหรือโลหะผสมสังกะสี-อลูมิเนียมที่บางมากซึ่งเคลือบสูญญากาศไว้บนฐานฟิล์มโพลีโพรพีลีนเพื่อจัดเก็บและปล่อยพลังงานไฟฟ้าอย่างมีประสิทธิภาพ

ข้อมูลจำเพาะทางเทคนิคหลักและเมทริกซ์ประสิทธิภาพ

เมื่อประเมินตัวเก็บประจุ cbb65 หรือเทียบเท่ากับ C65R เฉพาะทาง วิศวกรจะประเมินพารามิเตอร์ทางไฟฟ้าเฉพาะเพื่อให้แน่ใจว่าระบบสามารถทำงานร่วมกันได้ การจัดอันดับหลักประกอบด้วยความจุปกติ ความจุแรงดันไฟฟ้า ความเข้ากันได้ของความถี่ และขีดจำกัดความทนทานต่ออุณหภูมิ

ตารางที่ 1: การเปรียบเทียบข้อกำหนดทางเทคนิคระหว่างโพลีเมอร์มาตรฐานและอุปกรณ์ซีรีส์ C65R ที่ทนทาน
พารามิเตอร์ เมตริก	ช่วงมาตรฐาน CBB65	ประสิทธิภาพระดับพรีเมียมของ C65R
แรงดันไฟฟ้า (VAC)	370V ถึง 440V AC	สูงถึง 450V AC
ช่วงความจุ (µF)	15 µF ถึง 80 µF	ค่าคู่และค่าเดี่ยวสูงถึง 100 µF
ความอดทนของความจุ	บวกหรือลบ 5 เปอร์เซ็นต์	บวกหรือลบ 5 เปอร์เซ็นต์ stable
ระดับอุณหภูมิ	-40 องศาถึง 70 องศาเซลเซียส	-40 องศาถึง 85 องศาเซลเซียส
ปัจจัยการกระจาย	น้อยกว่า 0.002 ที่ 50Hz	ปรับปรุงแล้วน้อยกว่า 0.0015

แอปพลิเคชันแบบ Dual-Run และกรอบงานระบบค่าเดียว

ในระบบคอนเดนเซอร์เครื่องปรับอากาศทั่วไป อสังหาริมทรัพย์ภายในกล่องควบคุมไฟฟ้านั้นมีจำกัดอย่างมาก ข้อจำกัดนี้นำไปสู่การพัฒนาการออกแบบแบบดูอัลรัน ซึ่งพบได้ทั่วไปใน ตัวเก็บประจุcbb65 ตัวเลือก หน่วยค่าเดียวประกอบด้วยสองเทอร์มินอลและรองรับมอเตอร์ตัวเดียว เช่น โบลเวอร์สำหรับเตาเผาโดยเฉพาะหรือพัดลมดูดอากาศทางอุตสาหกรรม

ในทางกลับกัน การกำหนดค่าแบบดูอัลรันจะมีตัวเก็บประจุที่แตกต่างกันสองตัวอยู่ภายในกระป๋องโลหะเดียวที่ใช้เส้นทางที่เป็นกลางภายในร่วมกัน การออกแบบนี้สามารถระบุได้อย่างง่ายดายด้วยขั้วต่อด้านบนสามขั้วที่มีป้ายกำกับชัดเจน:

เทอร์มินัล HERM: สิ่งนี้เชื่อมต่อโดยตรงกับขดลวดมอเตอร์ของคอมเพรสเซอร์แบบสุญญากาศ โดยให้การเปลี่ยนเฟสความจุสูงที่จำเป็น โดยทั่วไปจะอยู่ในช่วงตั้งแต่ 35 µF ถึง 60 µF
ขั้วต่อพัดลม: เส้นทางนี้ตรงไปยังขดลวดมอเตอร์พัดลมคอนเดนเซอร์กลางแจ้ง ซึ่งต้องการอัตราความจุที่ต่ำกว่า โดยปกติจะอยู่ระหว่าง 3 µF ถึง 10 µF
เทอร์มินัล COM: ที่ common terminal serves as the return leg connecting directly to the incoming main power line contactor.

ตามข้อมูลภาคสนามที่เผยแพร่โดยคู่มือการฝึกอบรมความเป็นเลิศของ HVAC เครื่องปรับอากาศระบบแยกส่วนในที่พักอาศัยสมัยใหม่มากกว่าแปดสิบเปอร์เซ็นต์ใช้การกำหนดค่าแบบทำงานคู่เพื่อประหยัดพื้นที่และลดจำนวนส่วนประกอบระหว่างการประกอบการผลิต

กลไกการรักษาตนเองภายในและคุณลักษณะด้านความปลอดภัยของโครงสร้าง

ที่ Self-Healing Phenomenon

ประโยชน์เชิงโครงสร้างหลักประการหนึ่งของสมัยใหม่ ตัวเก็บประจุ c65r คือความสามารถในการรักษาตนเองโดยธรรมชาติ เมื่อแรงดันไฟกระชากเฉพาะที่หรือการพังทลายของอิเล็กทริกเกิดขึ้นเนื่องจากความร้อนในการทำงานมากเกินไป อาร์คไฟฟ้าเพียงนาทีเดียวจะเจาะชั้นฟิล์มโพลีโพรพีลีนที่บางเป็นพิเศษ เนื่องจากการเคลือบโลหะมีความบางอย่างไม่น่าเชื่อ ความร้อนที่เกิดจากส่วนโค้งขนาดเล็กจึงทำให้ฟิล์มโลหะที่อยู่รอบจุดเจาะกลายเป็นไอทันที การกลายเป็นไอนี้จะกำจัดไฟฟ้าลัดวงจร ทำให้อุปกรณ์ทำงานต่อไปได้อย่างต่อเนื่องโดยสูญเสียเอาต์พุตไมโครฟารัดทั้งหมดเล็กน้อย

การป้องกันผู้ขัดขวางที่ไวต่อแรงกด

เมื่อข้อผิดพลาดภายในที่รุนแรงนำไปสู่การสร้างก๊าซจากการสลายตัวของน้ำมัน กลไกความปลอดภัยแบบรวมจะช่วยปกป้องระบบ ตัวเก็บประจุเหล่านี้มีตัวขัดขวางที่ไวต่อแรงกดภายใน เมื่อมีแรงกดดันเกิดขึ้นภายในตัวเครื่องอะลูมิเนียมไร้รอยต่อ ฝาครอบด้านบนจะขยายออกด้านนอกเล็กน้อย การขยายทางกายภาพนี้ทำให้สายเชื่อมต่อภายในที่ต่อกับขั้วต่อโดยตรงขาด ทำให้ส่วนประกอบที่เสียหายแยกออกจากกันก่อนที่โครงด้านนอกจะแตกหรือรั่วไหลของน้ำมันไปยังตัวควบคุมไฟฟ้าที่ละเอียดอ่อน

การทดสอบการวินิจฉัยทีละขั้นตอนและการตรวจสอบมัลติมิเตอร์

เมื่อหน่วย HVAC ภายนอกไม่ทำงาน ส่งผลให้มีเสียงฮัมดังมาจากคอมเพรสเซอร์ ช่างเทคนิคต้องทำการวินิจฉัยทางกายภาพและทางไฟฟ้า กระบวนการนี้จำเป็นต้องมีการดำเนินการที่แม่นยำเพื่อยืนยันความสมบูรณ์ในการปฏิบัติงานของส่วนประกอบ

ระยะที่ 1: การแยกอย่างปลอดภัยและการตรวจสอบด้วยสายตา

ก่อนที่จะสัมผัสส่วนประกอบภายในใดๆ ช่างเทคนิคจะต้องตัดการเชื่อมต่อวงจรดึงกำลังไฟบริการหลัก พวกเขาใช้ตัวต้านทานเพื่อไล่ประจุไฟฟ้าที่เก็บไว้ข้ามชุดขั้วต่อออกอย่างปลอดภัย การตรวจสอบทางกายภาพมีดังนี้: หากฝาด้านบนมีลักษณะโค้งงอหรือบวม แสดงว่าตัวขัดขวางแรงดันภายในสะดุด ต้องเปลี่ยนทันที การรั่วไหลของน้ำมันรอบๆ ซีลขั้วต่อยังช่วยยืนยันความล้มเหลวของโครงสร้างอีกด้วย

ระยะที่ 2: การวัดและประเมินไมโครฟารัด

ที่ technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

วางโพรบหนึ่งอันบนเทอร์มินัล COM และสายวัดที่สองบนเทอร์มินัล HERM โดยตรง เปรียบเทียบค่าที่อ่านได้โดยตรงกับค่าฉลากที่กำหนด
ย้ายสายที่สองไปที่ขั้วต่อ FAN เพื่อตรวจสอบค่าวงจรพัดลมที่ต่ำกว่าอย่างอิสระ
หากหน่วยพิกัด 45 บวก 5 µF อ่านค่าได้ต่ำกว่า 42.75 µF บนวงจร HERM มอเตอร์จะประสบปัญหาการสูญเสียการลื่น ทำให้จำเป็นต้องเปลี่ยนใหม่

การเลือกชิ้นส่วนทดแทนที่เหมาะสม

เมื่อทำการจัดหาอุปกรณ์ทดแทนที่เหมือนกันหรือที่ได้รับการอัพเกรดสำหรับชิ้นส่วนที่ล้มเหลว ตัวเก็บประจุ c65r แนวทางความเข้ากันได้เฉพาะป้องกันความเสียหายของอุปกรณ์ เป็นกฎอุตสาหกรรมที่ช่างเทคนิคสามารถเพิ่มระดับแรงดันไฟฟ้าในการปฏิบัติงานได้ แต่ต้องไม่ลดระดับลง ตัวอย่างเช่น รุ่นพิกัด 440V สามารถแทนที่รุ่นพิกัด 370V ได้อย่างปลอดภัย เนื่องจากชั้นไดอิเล็กทริกที่หนากว่าจะจัดการกับความเครียดทางไฟฟ้าที่สูงกว่า อย่างไรก็ตาม การติดตั้งรุ่น 370V ลงในวงจร 440V จะทำให้เกิดการสลายไดอิเล็กตริกอย่างรวดเร็วและความล้มเหลวก่อนเวลาอันควร

ในทางกลับกัน ค่าไมโครฟารัดจะต้องตรงกับข้อกำหนดการออกแบบอุปกรณ์ทุกประการ การติดตั้งตัวเก็บประจุที่มีขนาดไม่ถูกต้อง เช่น หน่วย 55 µF ลงในวงจรที่ออกแบบมาสำหรับมอเตอร์ 45 µF จะทำให้มุมเฟสเลื่อนไปข้างหน้ามากเกินไป สิ่งนี้จะเพิ่มการดึงกระแสรวมในขดลวดเสริม ส่งผลให้ฉนวนของขดลวดมอเตอร์ทำงานล้มเหลวเมื่อเวลาผ่านไป
