ตัวเก็บประจุ CBB60 สำหรับปั๊มน้ำ: คู่มือการเลือกและการเปลี่ยน

ใช่ — ก ตัวเก็บประจุ CBB60 ไม่ใช่แค่เข้ากันได้กับปั๊มน้ำเท่านั้น มันถูกออกแบบมาโดยเฉพาะสำหรับพวกเขา รันคาปาซิเตอร์นี้เป็นตัวเลือกมาตรฐานสำหรับมอเตอร์ปั๊มน้ำ AC เฟสเดียวที่พบในระบบบ่อน้ำที่อยู่อาศัย ปั๊มสระว่ายน้ำ อุปกรณ์ชลประทาน และปั๊มเจ็ท หากไม่มี CBB60 ที่ทำงานได้ มอเตอร์เหล่านี้ส่วนใหญ่จะไม่สามารถสร้างการเปลี่ยนเฟสที่จำเป็นในการสตาร์ทหรือรักษาการหมุนอย่างมีประสิทธิภาพได้ หากปั๊มของคุณมีเสียงฮัมแต่ไม่สตาร์ท ทำงานร้อน เบรกเกอร์สะดุด หรือหยุดทำงานเมื่อมาถึง ตัวเก็บประจุรัน CBB60 ที่ล้มเหลวเป็นหนึ่งในส่วนประกอบแรกๆ ที่ต้องทดสอบและเปลี่ยน

ก.คืออะไร ตัวเก็บประจุ CBB60 และเหตุใดจึงสำคัญสำหรับปั๊ม

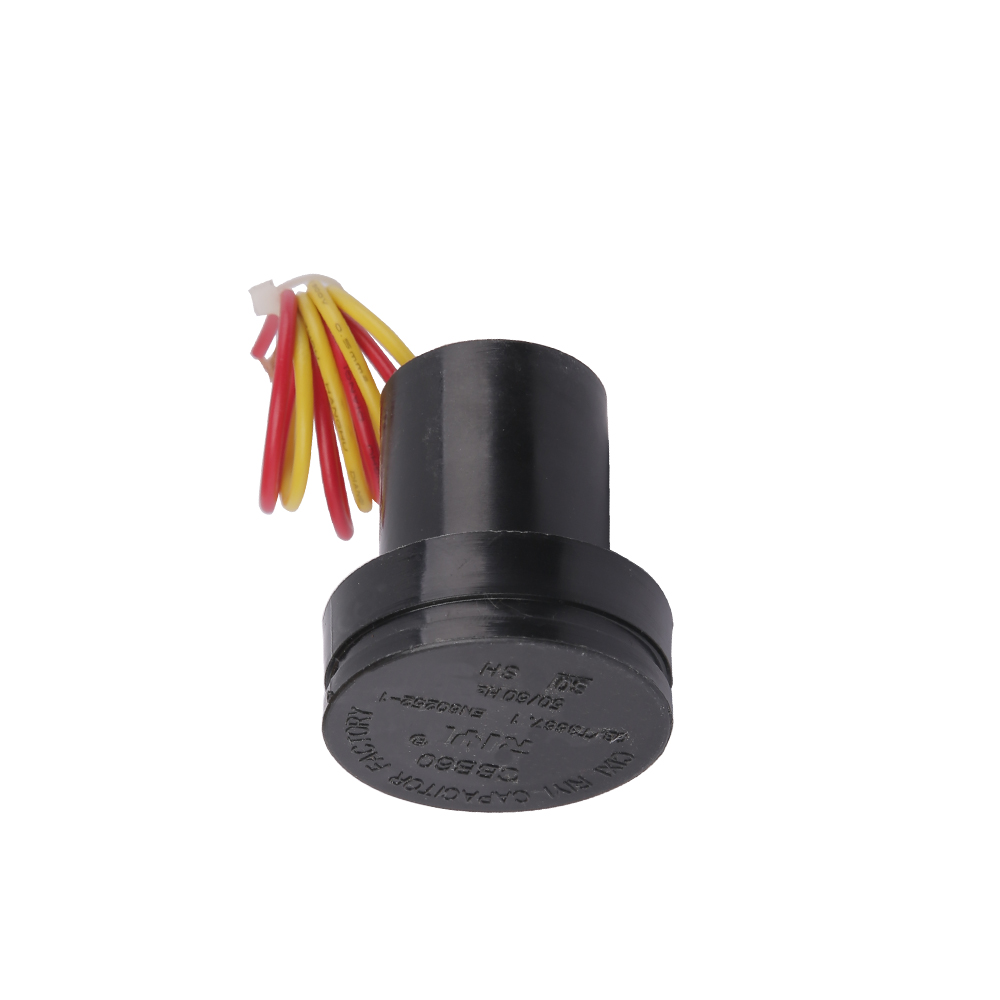

ตัวเก็บประจุ CBB60 เป็นตัวเก็บประจุแบบฟิล์มโพลีโพรพิลีนเคลือบโลหะซึ่งอยู่ในโครงพลาสติกทรงกระบอก ซึ่งได้รับการจัดอันดับสำหรับการทำงานของมอเตอร์กระแสสลับ การกำหนด "CBB60" เป็นไปตามระบบการจำแนกประเภทมาตรฐานแห่งชาติจีน (GB/T 3667) โดยที่ "C" หมายถึงตัวเก็บประจุ ตัวที่สอง "B" หมายถึงไดอิเล็กทริกของฟิล์มโพลีโพรพีลีน "B" ตัวที่สามหมายถึงโครงสร้างที่เป็นโลหะ และ "60" หมายถึงมาตรฐานซีรีส์สำหรับตัวเก็บประจุมอเตอร์กระแสสลับ

ในมอเตอร์เหนี่ยวนำเฟสเดียว ซึ่งเป็นสิ่งที่ปั๊มน้ำในครัวเรือนส่วนใหญ่ใช้ สเตเตอร์มีขดลวดหลักเพียงเส้นเดียว สิ่งนี้จะสร้างสนามแม่เหล็กที่เร้าใจ ไม่ใช่สนามแม่เหล็กที่กำลังหมุน หากไม่มีการเปลี่ยนเฟส โรเตอร์จะไม่สามารถกำหนดทิศทางที่จะหมุนได้และมีแรงบิดเริ่มต้นเป็นศูนย์ ตัวเก็บประจุรัน CBB60 ถูกต่อสายแบบอนุกรมโดยมีขดลวดเสริม (สตาร์ท) และสร้างความแตกต่างเฟสไฟฟ้า 90 องศาที่จำเป็นระหว่างขดลวดทั้งสอง ความแตกต่างของเฟสนี้ทำให้เกิดสนามแม่เหล็กที่กำลังหมุนซึ่งทำให้โรเตอร์หมุนไปในทิศทางที่แน่นอนและรักษาการทำงานที่ราบรื่นภายใต้ภาระ

ต่างจากตัวเก็บประจุสตาร์ท (ซึ่งเป็นอิเล็กโทรไลต์และทำงานเพียงช่วงสั้น ๆ ระหว่างสตาร์ทเครื่อง) CBB60 ยังคงจ่ายไฟอย่างต่อเนื่องระหว่างการทำงาน ซึ่งหมายความว่า อุปกรณ์จะต้องทนต่อแรงดันไฟฟ้าพิกัดเต็มและกระแสไฟ AC ริปเปิลเป็นระยะเวลานาน — บางครั้งเป็นชั่วโมงหรือหลายวันติดต่อกัน — โดยไม่ทำให้คุณภาพลดลง อิเล็กทริกของฟิล์มโพลีโพรพีลีนทำให้สิ่งนี้เป็นไปได้ ปัจจัยการกระจายตัวที่ต่ำกว่า ความต้านทานของฉนวนที่สูงขึ้น และความเสถียรทางความร้อนที่เหนือกว่ามาก เมื่อเทียบกับทางเลือกอิเล็กโทรไลต์

ข้อมูลจำเพาะทางไฟฟ้าที่สำคัญที่คุณต้องตรงกัน

การเลือกตัวเก็บประจุที่ไม่ถูกต้องสำหรับมอเตอร์ปั๊มน้ำไม่เพียงแต่ไม่มีประสิทธิภาพเท่านั้น แต่ยังอาจทำให้ขดลวดของมอเตอร์ไหม้หรือทำให้ตัวเก็บประจุเสียหายอย่างรุนแรง ข้อมูลจำเพาะที่สำคัญที่สุดมีดังนี้:

ค่าความจุไฟฟ้า (µF)

นี่เป็นข้อกำหนดที่สำคัญที่สุด ค่าทั่วไปที่ใช้ในการใช้งานปั๊มน้ำมีตั้งแต่ 6µF ถึง 100µF โดยค่าที่พบบ่อยที่สุดคือ 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF และ 40µF ผู้ผลิตมอเตอร์จะกำหนดค่าที่ถูกต้องตามอิมพีแดนซ์ของขดลวด จำนวนขั้ว และกระแสไฟฟ้าที่กำหนด ให้ตรงกับค่าเดิมทุกประการเสมอ การใช้ตัวเก็บประจุที่สูงหรือต่ำกว่าที่ระบุ 20% อาจทำให้เกิดความร้อนสูงเกินไป แรงบิดลดลง หรือความเร็วสั่นได้

โดยทั่วไปความคลาดเคลื่อนจะอยู่ที่ ±5% สำหรับหน่วย CBB60 ที่มีคุณภาพ หลีกเลี่ยงตัวเก็บประจุใดๆ ที่อ้างว่ามีความคลาดเคลื่อน ±10% หรือสูงกว่าในการใช้งานมอเตอร์ที่มีความแม่นยำ

อัตราแรงดันไฟฟ้า (VAC)

ตัวเก็บประจุมาตรฐาน CBB60 สำหรับปั๊มน้ำได้รับการจัดอันดับที่ 250VAC หรือ 450VAC . สำหรับระบบ 120V เฟสเดียว อัตรา 250VAC เป็นขั้นต่ำ แต่แนะนำให้ใช้ 450VAC สำหรับส่วนต่าง สำหรับระบบ 220V–240V ให้ใช้หน่วยพิกัด 450VAC เท่านั้น อย่าเปลี่ยนตัวเก็บประจุที่มีแรงดันไฟฟ้าต่ำ แม้จะเป็นการชั่วคราว เนื่องจากไดอิเล็กตริกสามารถเจาะทะลุได้ในหน่วยมิลลิวินาที ทำให้เกิดไฟฟ้าลัดวงจร

ความถี่ (เฮิร์ตซ์)

ตัวเก็บประจุ CBB60 ส่วนใหญ่มีพิกัดความถี่ 50Hz หรือ 60Hz หรือทั้งสองอย่าง ปั๊มในอเมริกาเหนือทำงานที่ 60Hz; ยุโรป เอเชีย และแอฟริกาส่วนใหญ่ทำงานที่ความถี่ 50Hz โดยทั่วไปการใช้ตัวเก็บประจุ 50Hz บนระบบ 60Hz เป็นที่ยอมรับได้เนื่องจากรีแอกแตนซ์ลดลงเล็กน้อย แต่ควรตรวจสอบเอกสารข้อมูลเสมอ

ช่วงอุณหภูมิในการทำงาน

ตัวเก็บประจุมาตรฐาน CBB60 ได้รับการจัดอันดับจาก -25°ซ ถึง 70°ซ . หากปั๊มของคุณทำงานในโรงปั๊มร้อน ใกล้หม้อต้มน้ำ หรือในสภาพอากาศที่อบอุ่น ให้มองหาหน่วยที่มีช่วงขยายซึ่งมีพิกัดอยู่ที่ 85°C หรือแม้แต่ 105°C การเสื่อมสภาพเนื่องจากความร้อนสูงกว่าอุณหภูมิที่กำหนดเป็นหนึ่งในสาเหตุหลักของความล้มเหลวของตัวเก็บประจุตั้งแต่เนิ่นๆ

จะบอกได้อย่างไรว่าตัวเก็บประจุรัน CBB60 ของคุณล้มเหลว

ความล้มเหลวของตัวเก็บประจุในมอเตอร์ปั๊มน้ำมักจะค่อยๆ เกิดขึ้น แต่ในบางกรณีอาจเกิดขึ้นอย่างกะทันหันและสมบูรณ์ได้ การตระหนักถึงอาการตั้งแต่เนิ่นๆสามารถป้องกันความเสียหายของมอเตอร์ที่มีราคาแพงได้

อาการที่ 1 — มอเตอร์ฮัมแต่สตาร์ทไม่ติด

นี่เป็นสัญญาณคลาสสิกของความล้มเหลวของตัวเก็บประจุ คุณได้ยินเสียงมอเตอร์มีพลังงานและส่งเสียงฮัมต่ำ แต่เพลาไม่หมุน หากคุณต้องหมุนเพลาปั๊มด้วยตนเอง (โดยปิดเครื่องก่อน) มอเตอร์จะจับและทำงาน ซึ่งแสดงให้เห็นว่าขดลวดยังคงสภาพเดิม แต่ไม่มีแรงบิดสตาร์ท สาเหตุนี้มีสาเหตุมาจากวงจรเปิดหรือ CBB60 ที่เสื่อมสภาพอย่างรุนแรง ซึ่งไม่สามารถสร้างการเปลี่ยนเฟสที่จำเป็นได้อีกต่อไป

อาการที่ 2 — มอเตอร์สตาร์ทช้าหรือติดขัดภายใต้โหลด

ตัวเก็บประจุที่สูญเสียความจุอย่างมีนัยสำคัญ เช่น ลดลงจาก 25µF เป็น 18µF อาจยังปล่อยให้มอเตอร์สตาร์ทในสภาวะที่ไม่มีโหลด แต่จะมีปัญหาหรือหยุดทำงานเมื่อใช้แรงดันน้ำ ซึ่งมักแสดงเป็นเวลาขึ้นเครื่องช้า การทำงานไม่แน่นอน หรือปั๊มตัดออกภายใต้แรงกดดัน

อาการที่ 3 — มอเตอร์ร้อนเกินไป

เมื่อความจุไฟฟ้าเบี่ยงเบนไปจากค่าพิกัด สมดุลกระแสระหว่างขดลวดหลักและขดลวดเสริมจะหยุดชะงัก มอเตอร์ดึงกระแสไฟฟ้าส่วนเกินเพื่อชดเชย ซึ่งทำให้เกิดความร้อน มอเตอร์ที่ทำงานด้วย CBB60 ที่ล้มเหลวหรือเสื่อมสภาพสามารถเข้าถึงอุณหภูมิได้สูงกว่าระดับการทำงานปกติ 30–50°C เร่งการสลายฉนวนและการสึกหรอของแบริ่ง

อาการที่ 4 — ความเสียหายทางกายภาพที่มองเห็นได้

ตรวจสอบตัวตัวเก็บประจุโดยตรง สัญญาณทั่วไปของความล้มเหลว ได้แก่:

• เปลือกพลาสติกโป่งหรือแตกร้าว
• รอยไหม้หรือละลายบริเวณขั้ว
• น้ำมันหรือสารตกค้างไหลออกมาจากฐาน (บ่งชี้ถึงการสลายอิเล็กทริกภายใน)
• การเชื่อมต่อขั้วต่อสึกกร่อนหรือหลวม

สัญญาณภาพใดๆ เหล่านี้รับประกันการเปลี่ยนทันที โดยไม่คำนึงถึงค่าที่วัดได้

อาการที่ 5 — เบรกเกอร์ทริปเมื่อสตาร์ทมอเตอร์

ตัวเก็บประจุ CBB60 ที่ลัดวงจรจะสร้างการลัดวงจรที่ใกล้ตายตลอดวงจรขดลวดของมอเตอร์ ทำให้เกิดกระแสพุ่งเข้าขนาดใหญ่ซึ่งจะทำให้เบรกเกอร์หรือฟิวส์ขาดในทันที หากปั๊มของคุณตัดวงจรป้องกันอย่างสม่ำเสมอทุกครั้งที่พยายามสตาร์ท ตัวเก็บประจุที่ลัดวงจรจะอยู่ในรายชื่อผู้กระทำความผิด

การทดสอบตัวเก็บประจุ CBB60 ด้วยมัลติมิเตอร์

ก่อนที่จะเสียเงินซื้อชิ้นส่วนทดแทน ให้ยืนยันว่าตัวเก็บประจุเป็นฝ่ายผิดจริงๆ นี่คือวิธีทดสอบอย่างถูกต้อง

ปลอดภัยไว้ก่อน — คายประจุตัวเก็บประจุ

อย่าสัมผัสขั้วตัวเก็บประจุก่อนที่จะคายประจุ ตัวเก็บประจุ CBB60 ที่พิกัด 450VAC สามารถกักประจุที่สามารถทำให้เกิดไฟฟ้าช็อตอย่างรุนแรงได้ ในการคายประจุอย่างปลอดภัย: เมื่อตัดการเชื่อมต่อแหล่งจ่ายไฟโดยสมบูรณ์ ให้ใช้ตัวต้านทาน 10kΩ–20kΩ (พิกัดอย่างน้อย 5W) บริดจ์ข้ามขั้วต่อเป็นเวลา 5–10 วินาที หรือใช้ไขควงหุ้มฉนวนเพื่อเชื่อมขั้วต่อสั้นๆ คุณจะเห็นประกายไฟเล็กๆ ซึ่งเป็นเรื่องปกติและยืนยันการคายประจุ

การใช้โหมดความจุ

ตั้งมัลติมิเตอร์แบบดิจิตอลของคุณไปที่โหมดความจุ (โดยปกติจะมีสัญลักษณ์คล้ายเส้นคู่ขนานสองเส้น) ถอดตัวเก็บประจุออกจากวงจรและแตะโพรบกับแต่ละขั้วต่อ CBB60 ที่มีสุขภาพดีควรอ่านได้ภายใน ±5–10% ของความจุที่ติดฉลากไว้ ตัวอย่างเช่น ตัวเก็บประจุ 25µF ควรอ่านค่าได้ระหว่าง 22.5µF ถึง 27.5µF ค่าที่อ่านได้ต่ำกว่าค่านี้อย่างมีนัยสำคัญ เช่น 15µF บนตัวเก็บประจุ 25µF บ่งบอกถึงการเสื่อมสภาพอย่างมาก การอ่านค่าศูนย์หรือ OL (โอเวอร์โหลด) บ่งชี้ถึงความล้มเหลวของวงจรเปิด

การใช้โหมดต้านทานเป็นการตรวจสอบพื้นฐาน

หากมัลติมิเตอร์ของคุณไม่มีฟังก์ชันการเก็บประจุไฟฟ้า ให้เปลี่ยนไปใช้โหมดความต้านทาน (Ω) ในช่วงสูง (200kΩ หรือสูงกว่า) แตะโพรบไปที่เทอร์มินัล ตัวเก็บประจุที่ดีจะแสดงความต้านทานไต่ระดับจากใกล้ศูนย์ไปจนถึงหลายร้อยกิโลโอห์มขณะชาร์จจากแบตเตอรี่ของมิเตอร์ ลักษณะการชาร์จนี้จะยืนยันว่าตัวเก็บประจุไม่ได้ลัดวงจรหรือเปิดอยู่ ค่าที่อ่านได้ที่ศูนย์ (ลัดวงจร) หรือข้ามไปที่ OL ทันทีโดยไม่มีพฤติกรรมการชาร์จใดๆ (เปิด) บ่งชี้ถึงความล้มเหลว วิธีการนี้ไม่ได้ยืนยันค่าความจุ แต่จะเป็นเพียงฟังก์ชันพื้นฐานเท่านั้น

กระบวนการเปลี่ยนตัวเก็บประจุปั๊มน้ำแบบทีละขั้นตอน

การเปลี่ยนตัวเก็บประจุรัน CBB60 เป็นหนึ่งในการซ่อมปั๊มน้ำที่ตรงไปตรงมาที่สุดที่คุณสามารถทำได้ด้วยตัวเอง โดยทั่วไปกระบวนการทั้งหมดจะใช้เวลาน้อยกว่า 30 นาที

1. ตัดการเชื่อมต่อพลังงาน — ปิดเบรกเกอร์ที่ป้อนปั๊มและตรวจสอบกับเครื่องทดสอบแรงดันไฟฟ้า อย่าพึ่งสวิตช์เพียงอย่างเดียว
2. ค้นหาตัวเก็บประจุ — สำหรับปั๊มน้ำส่วนใหญ่ ตัวเก็บประจุ CBB60 จะอยู่ในตัวเรือนขนาดเล็กบนตัวมอเตอร์ ซึ่งมักจะยึดด้วยสายรัดหรือคลิปโลหะ ถอดฝาครอบออกเพื่อให้เห็น
3. ถ่ายรูปการเดินสายไฟ — ก่อนที่จะตัดการเชื่อมต่อใดๆ ให้ถ่ายรูปการเชื่อมต่อเทอร์มินัลให้ชัดเจน ตัวเก็บประจุ CBB60 สำหรับปั๊มโดยทั่วไปจะมีขั้วต่อสองหรือสามขั้ว ส่วนใหญ่ไม่มีขั้ว (ขั้วต่อสามารถใช้แทนกันได้) แต่การยืนยันก่อนตัดการเชื่อมต่อจะช่วยหลีกเลี่ยงความสับสน
4. ปลดประจุตัวเก็บประจุ — ตามที่อธิบายไว้ข้างต้น ให้ใช้ตัวต้านทานการคายประจุหรือเชื่อมต่อขั้วต่ออย่างระมัดระวังเพื่อขจัดประจุที่เก็บไว้
5. ถอดตัวเก็บประจุเก่าออก — ปลดสายไฟ (หมายเหตุหรือรูปถ่ายว่าสายไฟใดต่อไปยังขั้วต่อใด) คลายสายรัดยึด และถอดเครื่องเก่าออก
6. ติดตั้ง CBB60 ใหม่ — ใส่ชิ้นส่วนทดแทนในทิศทางเดียวกัน รัดสายรัดให้แน่น และเชื่อมต่อสายไฟอีกครั้งตามรูปถ่ายของคุณ สำหรับยูนิตที่มีขั้วต่อสองขั้วที่ไม่มีขั้ว ลำดับการเดินสายจะไม่สำคัญทางไฟฟ้า
7. ทดสอบปั๊ม — คืนกำลังและสังเกตปั๊มเพื่อการสตาร์ทที่เหมาะสม กระแสไฟทำงานปกติ (วัดด้วยแคลมป์มิเตอร์ หากมี) และไม่มีความร้อนสูงเกินไปหรือเสียงรบกวนที่ผิดปกติ

ข้อควรพิจารณาเกี่ยวกับขนาดทางกายภาพและการติดตั้ง

ตัวเก็บประจุ CBB60 มีขนาดทรงกระบอกมาตรฐาน เส้นผ่านศูนย์กลางทั่วไปคือ 35 มม. 40 มม. และ 50 มม. โดยมีความสูงตั้งแต่ 60 มม. ถึง 115 มม. ค่าความจุที่สูงกว่าจะใช้ปลอกที่ใหญ่กว่า เมื่อสั่งซื้ออุปกรณ์เปลี่ยนทดแทน ให้ตรวจสอบขนาดทางกายภาพว่าพอดีกับขายึดบนปั๊มของคุณ ตัวเก็บประจุที่มีพิกัดทางไฟฟ้าที่ถูกต้องแต่สูงเกินไป 10 มม. จะไม่พอดีกับตัวเครื่องเดิม ดังนั้นควรตรวจสอบข้อมูลจำเพาะทั้งสองชุดเสมอ

ตัวเก็บประจุ CBB60 เทียบกับตัวเก็บประจุชนิดอื่นสำหรับการใช้งานมอเตอร์

ตัวเก็บประจุของมอเตอร์บางตัวไม่เหมือนกัน การทำความเข้าใจความแตกต่างจะอธิบายได้ว่าเหตุใด CBB60 จึงเป็นตัวเลือกที่ถูกต้องและเหมาะสมเพียงประการเดียวสำหรับการทำงานของปั๊มน้ำที่ทำงานต่อเนื่อง

CBB65 และ CBB61 ใช้โครงสร้างฟิล์มแบบเดียวกับ CBB60 แต่แตกต่างกันที่การออกแบบเคสและการใช้งานทั่วไป CBB65 ใช้กระป๋องอลูมิเนียมเพื่อการระบายความร้อนที่ดีขึ้นในสภาพแวดล้อมของคอมเพรสเซอร์ CBB61 มีลักษณะแบนและออกแบบมาสำหรับมอเตอร์ใบพัดลม การแทนที่ CBB65 สำหรับ CBB60 สามารถทำได้ด้วยระบบไฟฟ้า หากพิกัดความจุและแรงดันไฟฟ้าตรงกัน แต่ฟอร์มแฟกเตอร์ทางกายภาพอาจไม่พอดี อย่าเปลี่ยนตัวเก็บประจุสตาร์ท CD60 เป็นตัวเก็บประจุแบบรัน เพราะอิเล็กโทรไลต์อิเล็กทริกจะร้อนเกินไปและไม่ทำงานภายในไม่กี่นาทีของการทำงานต่อเนื่อง

ปัจจัยที่ทำให้ตัวเก็บประจุ CBB60 ล้มเหลวก่อนกำหนดในปั๊ม

การทำความเข้าใจว่าเหตุใดตัวเก็บประจุจึงทำงานล้มเหลวก่อนเวลาอันควรช่วยให้คุณยืดอายุการใช้งานและหลีกเลี่ยงการเปลี่ยนซ้ำได้

แรงดันไฟกระชากและกระแสไฟกระชากของสาย

ฟ้าผ่า เหตุการณ์การสลับระบบสาธารณูปโภค และสไปค์ของ EMF ด้านหลังของมอเตอร์ อาจทำให้ไดอิเล็กทริกของตัวเก็บประจุสัมผัสกับแรงดันไฟฟ้าสูงสุดที่เกินพิกัดสถานะคงตัวของมันมาก ภาวะชั่วคราวเพียงครั้งเดียวที่แรงดันไฟฟ้าที่กำหนดเป็นสองเท่าสามารถทำให้เกิดการพังทลายของอิเล็กทริกบางส่วนได้ ทำให้ความจุไฟฟ้าลดลงอย่างถาวร ในพื้นที่ที่มีพายุบ่อยครั้งหรือไฟฟ้าจากสาธารณูปโภคไม่เสถียร การติดตั้งอุปกรณ์ป้องกันไฟกระชากที่ได้รับการจัดอันดับสำหรับโหลดมอเตอร์ที่ต้นน้ำของปั๊มถือเป็นมาตรการป้องกันในทางปฏิบัติ

การทำงานที่สูงกว่าอุณหภูมิที่กำหนด

อุณหภูมิที่เพิ่มขึ้นทุกๆ 10°C เหนืออุณหภูมิในการทำงานที่กำหนดจะช่วยลดอายุการใช้งานที่คาดหวังของตัวเก็บประจุลงครึ่งหนึ่งโดยประมาณ ซึ่งเป็นหลักการที่เป็นที่ยอมรับกันดีว่ากฎ Arrhenius สำหรับการเสื่อมสภาพของตัวเก็บประจุ CBB60 มาตรฐานที่มีอุณหภูมิอยู่ที่ 70°C ซึ่งวางอยู่ในโรงปั๊มที่มีอุณหภูมิสูงถึง 80°C ในฤดูร้อนจะมีอายุเร็วกว่าที่คาดไว้สองเท่า สำหรับการติดตั้งในสภาพแวดล้อมที่อบอุ่น ให้เลือกตัวเก็บประจุที่มีอุณหภูมิ 85°C หรือสูงกว่าเสมอ

การปั่นจักรยานแบบ Start-Stop บ่อยครั้ง

ปั๊มน้ำที่ควบคุมโดยสวิตช์แรงดันในระบบที่มีถังแรงดันขนาดเล็กหรือมีน้ำขัง สามารถเปิดและปิดได้หลายสิบครั้งต่อชั่วโมง เหตุการณ์การเริ่มต้นแต่ละครั้งจะทำให้ตัวเก็บประจุมีกระแสไฟฟ้าไหลเข้าชั่วคราว แม้ว่าตัวเก็บประจุ CBB60 ได้รับการออกแบบมาเพื่อสิ่งนี้ ระบบจะหมุนเวียนมากกว่า 20–30 ครั้งต่อชั่วโมง วางความเครียดที่ผิดปกติบนอิเล็กทริก หากปั๊มของคุณหมุนเวียนสั้น การติดตั้งถังแรงดัน (ชาร์จใหม่หรือเปลี่ยนกระเพาะปัสสาวะ) จะช่วยลดความเครียดของตัวเก็บประจุได้อย่างมาก

ความชื้นและความชื้นเข้า

ตัวเก็บประจุ CBB60 ใช้ตัวเรือนพลาสติกแบบปิดผนึก แต่การทำงานเป็นเวลาหลายปีในบ่อปั๊มชื้นหรือในเปลือกนอกอาคาร ความชื้นสามารถทะลุผ่านจุดเข้าเทอร์มินัลได้ ความชื้นภายในเคสจะเพิ่มการสูญเสียอิเล็กทริกและส่งเสริมการกัดกร่อนทางเคมีไฟฟ้าของฟิล์มเคลือบโลหะภายใน ตัวเก็บประจุในสภาพแวดล้อมที่เปียกชื้นควรได้รับการตรวจสอบเป็นประจำทุกปีและเปลี่ยนใหม่ทุกๆ 5-7 ปี แม้ว่าจะดูเหมือนใช้งานได้ก็ตาม

ติดตั้งค่าความจุไม่ถูกต้อง

การติดตั้งตัวเก็บประจุที่มีค่าความจุสูงกว่าที่กำหนดจะทำให้กระแสผ่านขดลวดเสริมเกินขีดจำกัดการออกแบบ ส่งผลให้ขดลวดนั้นและตัวเก็บประจุเกิดความร้อน การติดตั้งค่าที่ต่ำกว่าจะเพิ่มกระแสขดลวดหลัก ข้อผิดพลาดอย่างใดอย่างหนึ่งเร่งความล้มเหลวของทั้งตัวเก็บประจุและขดลวดมอเตอร์ ใช้ค่า µF ที่แน่นอนซึ่งระบุโดยผู้ผลิตมอเตอร์เสมอ - อย่าปัดเศษโดยคิดว่ามากกว่านั้นจะดีกว่า

มาตรฐานคุณภาพและการรับรองที่ต้องคำนึงถึงเมื่อซื้อ

ตลาดสำหรับตัวเก็บประจุ CBB60 มีระดับคุณภาพที่หลากหลาย นี่คือสิ่งที่ควรตรวจสอบก่อนซื้อ

• การรับรอง CQC — เครื่องหมาย China Quality Certification Center เป็นเครื่องหมายพื้นฐานสำหรับตัวเก็บประจุที่ผลิตจากจีน ผู้ผลิตที่มีชื่อเสียงรวมสิ่งนี้ไว้บนฉลาก
• เครื่องหมาย CE — จำเป็นสำหรับผลิตภัณฑ์ที่ขายในเขตเศรษฐกิจยุโรป ยืนยันว่าตัวเก็บประจุเป็นไปตามข้อกำหนดความปลอดภัยของสหภาพยุโรปและ EMC
• รายชื่อ UL — การรับรอง Underwriters Laboratories สำหรับการใช้งานในตลาดอเมริกาเหนือ สิ่งสำคัญสำหรับการปฏิบัติตามการประกันภัยในการติดตั้งที่พักอาศัย
• การอนุมัติ VDE — หน่วยรับรองของเยอรมัน ทั่วไปกับตัวเก็บประจุที่ใช้ในอุปกรณ์อุตสาหกรรมของยุโรป
• ฟิล์มเมทัลไลซ์แบบรักษาตัวเอง — ดูอย่างชัดเจนสำหรับ "การรักษาตัวเอง" ในรายละเอียดสินค้า คุณสมบัตินี้หมายความว่าการพังทลายของอิเล็กทริกเฉพาะจุดเล็กน้อยทำให้ฟิล์มโลหะระเหยที่จุดฟอลต์ เพื่อล้างข้อบกพร่องโดยอัตโนมัติแทนที่จะแพร่กระจายเป็นการลัดวงจรอย่างรุนแรง นี่เป็นคุณลักษณะด้านความปลอดภัยที่สำคัญในตัวเก็บประจุที่ทำงานด้วยมอเตอร์
• ปลอกทนไฟ — ตัวเรือนพลาสติกควรทำจากวัสดุไม่ลามไฟ (พิกัด UL94 V-0) ซึ่งจำกัดการแพร่กระจายของไฟในกรณีที่เกิดความล้มเหลวร้ายแรง

หลีกเลี่ยงตัวเก็บประจุจากซัพพลายเออร์ที่ไม่รู้จักโดยไม่มีเครื่องหมายรับรอง ข้อมูลจำเพาะที่คลุมเครือ หรือราคาที่ต่ำกว่าค่าเฉลี่ยของตลาดอย่างมาก ตัวเก็บประจุ CBB60 สำหรับมอเตอร์ปั๊ม 1HP มีราคาอยู่ระหว่าง 5–20 เหรียญสหรัฐฯ ขึ้นอยู่กับแหล่งที่มาและใบรับรอง หน่วยที่มีราคา 1–2 ดอลลาร์สำหรับข้อกำหนดเดียวกันควรได้รับการปฏิบัติด้วยความสงสัยอย่างยิ่ง - วัสดุอิเล็กทริกที่ถูกบุกรุกและหน้าจอเทอร์มินัลที่มีขนาดเล็กลงเป็นมาตรการทั่วไปในการลดต้นทุนที่ส่งผลให้เกิดความล้มเหลวตั้งแต่เนิ่นๆ หรืออันตรายจากไฟไหม้

รูปแบบการเดินสายไฟสำหรับตัวเก็บประจุ CBB60 ในมอเตอร์ปั๊มประเภทต่างๆ

แม้ว่าฟังก์ชันพื้นฐานของ CBB60 จะเหมือนกันในมอเตอร์แบบเฟสเดียวทั้งหมด แต่การกำหนดค่าการเดินสายจะแตกต่างกันไปขึ้นอยู่กับการออกแบบมอเตอร์

มอเตอร์ตัวเก็บประจุแบบแยกส่วนถาวร (PSC)

นี่คือการกำหนดค่าที่พบบ่อยที่สุดในปั๊มน้ำ ตัวเก็บประจุรัน CBB60 เชื่อมต่อแบบอนุกรมอย่างถาวรโดยมีขดลวดเสริมสำหรับทั้งสตาร์ทและรัน ไม่มีตัวเก็บประจุสตาร์ทและไม่มีสวิตช์แรงเหวี่ยง วงจรนั้นเรียบง่าย: สาย 1 เชื่อมต่อกับปลายด้านหนึ่งของขดลวดหลักและขั้วหนึ่งของตัวเก็บประจุ ขั้วตัวเก็บประจุอีกอันเชื่อมต่อกับปลายด้านหนึ่งของขดลวดเสริม เส้นที่ 2 (เป็นกลาง) เชื่อมต่อกับปลายอีกด้านหนึ่งของขดลวดทั้งสอง

มอเตอร์สตาร์ทตัวเก็บประจุ, มอเตอร์รันตัวเก็บประจุ (CSCR)

มอเตอร์ปั๊มขนาดใหญ่ (โดยทั่วไปสูงกว่า 1HP) บางครั้งใช้ทั้งตัวเก็บประจุสตาร์ท (CD60, อิเล็กโทรไลต์) และรันตัวเก็บประจุ (CBB60) ตัวเก็บประจุสตาร์ทจะถูกปิดโดยสวิตช์แรงเหวี่ยงเมื่อมอเตอร์ถึงความเร็วซิงโครนัสประมาณ 75–80% CBB60 จะยังคงอยู่ในวงจรตลอดระยะเวลาการทำงาน ในการกำหนดค่านี้ ตัวเก็บประจุสองตัวจะต่อสายขนานกันในระหว่างการสตาร์ท ทำให้มีความจุรวมและแรงบิดสตาร์ทสูงกว่ามาก ก่อนที่ตัวเก็บประจุสตาร์ทจะหมด

เมื่อให้บริการมอเตอร์ CSCR ควรทดสอบตัวเก็บประจุทั้งสองตัว CBB60 ที่ล้มเหลวทำให้เกิดอาการที่อธิบายไว้ก่อนหน้านี้ ตัวเก็บประจุสตาร์ท CD60 ที่ล้มเหลวจะทำให้มอเตอร์ส่งเสียงฮัมแต่ไม่สตาร์ท ซึ่งเป็นอาการเดียวกันกับความล้มเหลวของ CBB60 ดังนั้นการทดสอบทั้งสองอย่างจึงจำเป็นสำหรับการวินิจฉัยที่แม่นยำ

มอเตอร์ปั๊มสองความเร็วและแบบพลิกกลับได้

การใช้งานปั๊มบางประเภทใช้มอเตอร์ความเร็วสองระดับ (ทั่วไปในปั๊มสระว่ายน้ำสำหรับการกรองแบบไหลต่ำเทียบกับโหมดการทำความสะอาดที่มีการไหลสูง) หรือมอเตอร์แบบพลิกกลับได้ (ใช้ในวาล์วชลประทานบางตัว) สิ่งเหล่านี้อาจใช้ตัวเก็บประจุ CBB60 สองตัวที่มีค่าต่างกัน หรือตัวเก็บประจุตัวเดียวที่มีรีเลย์สวิตชิ่ง ศึกษาแผนผังการเดินสายไฟของมอเตอร์เสมอ — โดยทั่วไปจะพิมพ์อยู่บนป้ายชื่อมอเตอร์หรือภายในฝาครอบกล่องขั้วต่อ — ก่อนทำการเปลี่ยนแปลงการเดินสายไฟใดๆ

การยืดอายุการใช้งานของตัวเก็บประจุรัน CBB60 ของคุณ

ตัวเก็บประจุ CBB60 ที่มีคุณภาพในระบบที่ได้รับการดูแลอย่างดีสามารถมีอายุการใช้งานได้ 10-15 ปี ต่อไปนี้เป็นขั้นตอนการปฏิบัติเพื่อยืดอายุการใช้งานให้สูงสุด

• ติดตั้งระบบป้องกันไฟกระชาก — อุปกรณ์ป้องกันไฟกระชากทั้งบ้านหรืออุปกรณ์ป้องกันไฟกระชากแบบมอเตอร์ใกล้กับแผงปั๊มจะดูดซับแรงดันไฟฟ้าเกินชั่วคราวก่อนที่จะไปถึงไดอิเล็กตริกของตัวเก็บประจุ
• ดูแลรักษาถังแรงดัน — ถังแรงดันในกระเพาะปัสสาวะที่ชาร์จอย่างเหมาะสมจะป้องกันไม่ให้ปั๊มทำงานเป็นเวลาสั้น ซึ่งช่วยลดจำนวนเหตุการณ์การเริ่มต้นระบบที่มีการไหลเข้าสูงต่อวันได้อย่างมาก โดยทั่วไปควรตั้งค่าแรงดันการชาร์จล่วงหน้าไว้ที่ 2 PSI ซึ่งต่ำกว่าแรงดันเข้าของสวิตช์แรงดัน
• ให้แน่ใจว่ามีการระบายอากาศเพียงพอ — หากปั๊มอยู่ในตู้หรือหลุม ให้ตรวจสอบว่ามีการไหลเวียนของอากาศรอบๆ มอเตอร์และตัวเรือนตัวเก็บประจุเพียงพอ อากาศร้อนที่หยุดนิ่งทำให้อายุการใช้งานสั้นลงอย่างมาก
• การตรวจสายตาประจำปี — ปีละครั้ง ให้ถอดฝาครอบตัวเก็บประจุออกและตรวจสอบตัวเครื่องเพื่อดูตัวบ่งชี้ความเสียหายทางกายภาพที่อธิบายไว้ก่อนหน้านี้ การตรวจพบการปูดหรือการซึมตั้งแต่เนิ่นๆ สามารถป้องกันความเสียหายของมอเตอร์ได้
• การทดแทนเชิงรุก — สำหรับการใช้งานที่สำคัญ (ปั๊มบ่อที่ให้บริการบ้านที่ไม่มีน้ำประปาทดแทน) ให้เปลี่ยน CBB60 ล่วงหน้าทุกๆ 7-10 ปี โดยเป็นส่วนหนึ่งของการบำรุงรักษาตามกำหนดการ ค่าใช้จ่ายของตัวเก็บประจุนั้นน้อยมากเมื่อเทียบกับค่าใช้จ่ายในการโทรเรียกบริการฉุกเฉินหรือขดลวดมอเตอร์ที่ถูกไฟไหม้
• รักษาขั้วให้สะอาดและแน่นหนา — การเชื่อมต่อขั้วต่อที่หลวมหรือสึกกร่อนจะเพิ่มความต้านทานการสัมผัส ซึ่งก่อให้เกิดความร้อนภายในเครื่อง และอาจนำไปสู่ความเสียหายของฉนวนก่อนกำหนดได้ ทำความสะอาดขั้วต่อด้วยน้ำยาทำความสะอาดแบบสัมผัสทุกปี และยืนยันความแน่นหนาทางกล

คำถามทั่วไปเกี่ยวกับตัวเก็บประจุ CBB60 ในระบบปั๊มน้ำ

ฉันสามารถใช้ตัวเก็บประจุ µF ที่สูงกว่าที่ระบุเพื่อรับพลังงานจากปั๊มได้มากขึ้นหรือไม่

ไม่ ค่าความจุไฟฟ้าถูกกำหนดโดยคุณลักษณะการพันของมอเตอร์ ไม่ใช่โดยความต้องการอนุรักษ์นิยม การใช้ค่าที่สูงกว่าจะเพิ่มกระแสของขดลวดเสริมเกินขีดจำกัดการออกแบบ ทำให้เกิดความร้อนสูงเกินไปของทั้งขดลวดและตัวเก็บประจุ และอาจทำลายมอเตอร์ได้ภายในไม่กี่ชั่วโมงหรือหลายวัน ค่าพิกัดคือค่าที่ถูกต้อง — ระยะเวลา

ปลอดภัยไหมที่จะใช้งานปั๊มโดยไม่มีตัวเก็บประจุชั่วคราว?

ไม่ หากไม่มี CBB60 มอเตอร์ PSC จะไม่สามารถสตาร์ทได้ (และมีความร้อนมากเกินไปในขณะที่พยายาม) หรือทำงานไม่สมดุลอย่างรุนแรงและมีความร้อนมากเกินไปอย่างรวดเร็ว การทำงานแม้ในเวลาสั้นๆ โดยไม่มีตัวเก็บประจุทำงานที่ถูกต้องอาจเสี่ยงต่อการไหม้ฉนวนเสริมของขดลวด ซึ่งเป็นโหมดความล้มเหลวที่จำเป็นต้องเปลี่ยนมอเตอร์ทั้งหมด

ปั๊มจุ่มใช้ตัวเก็บประจุ CBB60 ด้วยหรือไม่

ปั๊มจุ่มใต้น้ำส่วนใหญ่ใช้โครงร่างมอเตอร์แบบสองสายหรือสามสาย มอเตอร์จุ่มใต้น้ำแบบสองสายมีตัวเก็บประจุรันภายในติดตั้งอยู่ในตัวมอเตอร์เอง ซึ่งไม่สามารถซ่อมบำรุงภาคสนามได้ มอเตอร์จุ่มใต้น้ำสามสายใช้กล่องควบคุมภายนอกที่มีตัวเก็บประจุสตาร์ทและมักจะเป็นรันตัวเก็บประจุ — รันตัวเก็บประจุในกล่องนี้โดยทั่วไปจะเป็น CBB60 หรือเทียบเท่า และสามารถเปลี่ยนได้ภาคสนาม หากคุณมีปั๊มจุ่มแบบสามสายที่ไม่สามารถสตาร์ทได้ ส่วนประกอบของกล่องควบคุมภายนอก (รวมถึงรันคาปาซิเตอร์) คือสิ่งแรกที่ต้องวินิจฉัย

ฉันจะค้นหาการเปลี่ยนทดแทนที่ถูกต้องได้อย่างไร หากฉลากบนตัวเก็บประจุตัวเก่าไม่สามารถอ่านได้?

ขั้นแรก ให้ตรวจสอบป้ายชื่อมอเตอร์ ผู้ผลิตมอเตอร์หลายรายจะพิมพ์ค่าตัวเก็บประจุที่ต้องการลงบนแผ่นข้อมูลของมอเตอร์โดยตรง ถ้าไม่เช่นนั้น ให้ค้นหาหมายเลขรุ่นมอเตอร์ทางออนไลน์หรือติดต่อผู้ผลิต วิธีสุดท้าย ให้วัดขนาดทางกายภาพของตัวเก็บประจุเก่า ประเมินอัตรา HP ของมอเตอร์จากป้ายชื่อ และใช้ตารางด้านบนเป็นแนวทางในการเริ่มต้น จากนั้นตรวจสอบกับช่างไฟฟ้าก่อนการติดตั้ง
