ขั้วตัวเก็บประจุ CBB60: เป็นบวกหรือลบ?

ตัวเก็บประจุ CBB60 ขั้ว: คำตอบโดยตรง

ตัวเก็บประจุ CBB60 คือ ไม่ใช่ทั้งบวกและลบ . เป็นตัวเก็บประจุ AC แบบไม่โพลาไรซ์ ซึ่งหมายความว่าไม่มีขั้วบวกหรือขั้วลบที่กำหนดไว้ คุณสามารถเชื่อมต่อขั้วต่อเข้ากับด้านใดด้านหนึ่งของวงจรได้โดยไม่มีความเสี่ยงต่อความเสียหายหรือการทำงานผิดพลาด นี่เป็นหนึ่งในคุณสมบัติพื้นฐานที่สุดที่ทำให้แตกต่างจากตัวเก็บประจุด้วยไฟฟ้าซึ่งมีโพลาไรซ์อย่างเคร่งครัดและจะเสียหายหรือระเบิดได้หากเชื่อมต่อไม่ถูกต้อง

หลายๆ คนค้นหาข้อมูลขั้วของตัวเก็บประจุ CBB60 มาจากพื้นฐานการทำงานกับวงจร DC ซึ่งตัวเก็บประจุด้วยไฟฟ้าเป็นเรื่องธรรมดา ในบริบทเหล่านั้น ขั้วมีความสำคัญอย่างมาก แต่ CBB60 ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมไฟฟ้ากระแสสลับ (AC) ซึ่งทิศทางกระแสไฟกลับด้านอย่างต่อเนื่อง โดยทั่วไปคือ 50 หรือ 60 ครั้งต่อวินาที ขึ้นอยู่กับความถี่กริดในพื้นที่ของคุณ ในสภาพแวดล้อมเช่นนี้ ตัวเก็บประจุแบบโพลาไรซ์จะถูกทำลายเกือบจะในทันที CBB60 จัดการเรื่องนี้ได้อย่างราบรื่นเนื่องจากโครงสร้างภายในมีความสมมาตรและไม่มีขั้ว

ดังนั้น หากคุณเห็นขั้วต่อสองตัวบนตัวเก็บประจุ CBB60 และสงสัยว่าขั้วใดเป็นขั้วใด เลิกกังวลได้เลย พวกเขาสามารถใช้แทนกันได้ เพียงเชื่อมต่อพวกมันเข้ากับวงจรของคุณแล้วตัวเก็บประจุก็จะทำงานของมัน

ตัวเก็บประจุ CBB60 คืออะไร และใช้เพื่ออะไร

CBB60 เป็นตัวเก็บประจุแบบฟิล์มโพลีโพรพิลีนเคลือบโลหะ ออกแบบมาสำหรับการสตาร์ทและรันมอเตอร์ AC ชื่อ "CBB" เป็นชื่อมาตรฐานของจีน โดยที่ "CB" หมายถึงประเภทตัวเก็บประจุ และ "B60" หมายถึงซีรีส์เฉพาะภายในหมวดหมู่นั้น ตัวเก็บประจุเหล่านี้บางครั้งเรียกว่า "ตัวเก็บประจุแบบใช้มอเตอร์" หรือ "ตัวเก็บประจุแบบฟิล์ม AC" และมีการใช้กันอย่างแพร่หลายทั่วโลกในมอเตอร์เหนี่ยวนำเฟสเดียว

คุณจะพบตัวเก็บประจุ CBB60 ในอุปกรณ์ในชีวิตประจำวันที่หลากหลาย รวมถึง:

• ปั๊มน้ำและปั๊มจุ่มที่ใช้ในบ้าน เกษตรกรรม และการก่อสร้าง
• เครื่องอัดอากาศและเครื่องปรับอากาศ
• เครื่องซักผ้า (โดยเฉพาะรุ่นถังซักรุ่นเก่า)
• พัดลมไฟฟ้าและอุปกรณ์ระบายอากาศ
• เครื่องมือไฟฟ้าที่ใช้มอเตอร์เหนี่ยวนำไฟฟ้ากระแสสลับเฟสเดียว
• ปั๊มสระว่ายน้ำและอุปกรณ์สปา
• มอเตอร์ชลประทานการเกษตร

ช่วงความจุโดยทั่วไปสำหรับตัวเก็บประจุ CBB60 เริ่มต้นจาก 1 µF ถึง 100 µF โดยมีพิกัดแรงดันไฟฟ้าโดยทั่วไปที่ 250VAC หรือ 450VAC รุ่นที่ใช้งานสูงกว่าบางรุ่นได้รับพิกัดที่ 500VAC ค่าที่พบบ่อยที่สุดในการใช้งานปั๊มน้ำคือระหว่าง 8 µF ถึง 30 µF สำหรับมอเตอร์เครื่องซักผ้า ค่าปกติคือ 6 µF ถึง 16 µF โดยทั่วไปตัวตัวเก็บประจุจะเป็นทรงกระบอกโดยมีสายไฟสองหรือสี่เส้นยื่นออกมาจากปลายด้านหนึ่ง ห่อหุ้มด้วยเปลือกพลาสติกที่ให้ฉนวนและรักษาสิ่งแวดล้อม

โครงสร้างภายในใช้ฟิล์มโพลีโพรพีลีนบางๆ เป็นวัสดุอิเล็กทริก โดยมีการชุบโลหะอะลูมิเนียมลงบนฟิล์มโดยตรง การออกแบบนี้ทำให้ตัวเก็บประจุมีคุณสมบัติในการรักษาตัวเอง — หากส่วนเล็กๆ ของไดอิเล็กตริกถูกเจาะด้วยแรงดันไฟกระชาก การทำให้เป็นโลหะในท้องถิ่นจะระเหยและซ่อมแซมข้อผิดพลาดได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของตัวเก็บประจุได้อย่างมากเมื่อเทียบกับการออกแบบกระดาษหรือฟอยล์แบบเก่า

เหตุใดตัวเก็บประจุ CBB60 จึงไม่มีขั้วบวกหรือขั้วลบ

เพื่อให้เข้าใจว่าเหตุใดขั้วจึงไม่เกี่ยวข้องกับตัวเก็บประจุ CBB60 จะช่วยให้เข้าใจฟิสิกส์พื้นฐานของตัวเก็บประจุและวิธีที่กระแสสลับมีพฤติกรรมแตกต่างจากกระแสตรง

กระแสไฟ AC เปลี่ยนแปลงทุกสิ่งอย่างไร

ในวงจรไฟฟ้ากระแสตรง กระแสจะไหลไปในทิศทางเดียวเท่านั้น ตัวเก็บประจุโพลาไรซ์เช่นอิเล็กโทรไลต์มีชั้นออกไซด์บนแผ่นเดียวซึ่งจะทำหน้าที่เป็นไดอิเล็กทริกเมื่อต่อขั้วที่ถูกต้องกับแรงดันไฟฟ้าบวก หากคุณกลับขั้ว ชั้นออกไซด์จะแตกตัว ก๊าซจะสะสมอยู่ภายในตัวเก็บประจุ และเกิดความล้มเหลวร้ายแรงตามมา — บางครั้งก็รุนแรง

กระแสไฟ AC จะกลับทิศทางที่ความถี่กริด ในระบบ 50 Hz กระแสจะครบ 50 รอบต่อวินาที ซึ่งหมายความว่าจะกลับทิศทาง 100 ครั้งต่อวินาที ในระบบ 60 Hz มันจะกลับด้าน 120 ครั้งต่อวินาที ตัวเก็บประจุในสภาพแวดล้อมนี้จะต้องสามารถชาร์จและคายประจุได้ทั้งสองทิศทางอย่างมีประสิทธิภาพเท่ากัน นี่คือสิ่งที่อิเล็กทริกของฟิล์มโพลีโพรพีลีนใน CBB60 มอบให้ โดยจะชาร์จและคายประจุอย่างสมมาตร ไม่ว่าขั้วใดจะมีศักยภาพสูงกว่าในช่วงเวลาใดก็ตาม

บทบาทของอิเล็กทริกของฟิล์ม

โพรพิลีนเป็นโพลีเมอร์ที่ไม่มีขั้ว ต่างจากอะลูมิเนียมออกไซด์ (ใช้ในตัวเก็บประจุด้วยไฟฟ้า) โพลีโพรพีลีนไม่ได้ขึ้นอยู่กับทิศทางของสนามไฟฟ้าเพื่อรักษาคุณสมบัติไดอิเล็กทริก ภาพยนตร์เรื่องนี้ทำงานเหมือนกันไม่ว่าสนามไฟฟ้าจะชี้จากซ้ายไปขวาหรือจากขวาไปซ้ายก็ตาม คุณสมบัติของวัสดุนี้คือสิ่งที่ทำให้ CBB60 มีความสมมาตรอย่างสมบูรณ์และไม่มีขั้วในระดับกายภาพและเคมี

อิเล็กโทรดทั้งสองใน CBB60 มีความเหมือนกันทางเคมี โดยทั้งสองอิเล็กโทรดเป็นชั้นเคลือบโลหะอะลูมิเนียมบนฟิล์มโพลีโพรพีลีน ไม่มีชั้นออกไซด์ ไม่มีความไม่สมดุล และไม่มีทิศทางที่ต้องการ นี่คือความแตกต่างพื้นฐานจากตัวเก็บประจุด้วยไฟฟ้า และเป็นเหตุผลที่คุณจะไม่พบเครื่องหมาย " " หรือ "−" บนตัวตัวเก็บประจุ CBB60

การอ่านเครื่องหมายบนตัวเก็บประจุ CBB60

เนื่องจากตัวเก็บประจุ CBB60 ไม่มีเครื่องหมายขั้ว การทำความเข้าใจความหมายของฉลากที่พิมพ์ออกมาจึงยังคงมีความสำคัญต่อการใช้งานที่ถูกต้อง ต่อไปนี้คือรายละเอียดของเครื่องหมายทั่วไปที่คุณจะพบ:

โปรดสังเกตว่าไม่มีเครื่องหมายใดเลยที่บ่งบอกถึงขั้วบวกหรือขั้วลบ — เนื่องจากไม่มีเลย สายไฟทั้งสองเส้นบนตัวเก็บประจุสามารถใช้แทนกันได้อย่างสมบูรณ์เพื่อการใช้งานจริงทุกประเภท ไม่ว่าคุณจะเชื่อมต่อสายไฟด้านซ้ายหรือด้านขวาเข้ากับขดลวดสตาร์ทของมอเตอร์ ก็ไม่มีความแตกต่างทางไฟฟ้า

สิ่งที่สำคัญที่สุดคือการจับคู่ ค่าความจุและระดับแรงดันไฟฟ้า ตามข้อกำหนดดั้งเดิมของมอเตอร์หรือเครื่องใช้ไฟฟ้าของคุณ การใช้ตัวเก็บประจุที่มีความจุไม่ถูกต้อง - แม้จะเพียง 20% - อาจทำให้มอเตอร์ทำงานไม่มีประสิทธิภาพ ร้อนเกินไป หรือสตาร์ทไม่ติด เปลี่ยน CBB60 ด้วยความจุไฟฟ้าที่เท่ากันหรือใกล้เคียงกันและมีพิกัดแรงดันไฟฟ้าเท่ากันหรือสูงกว่าเสมอ

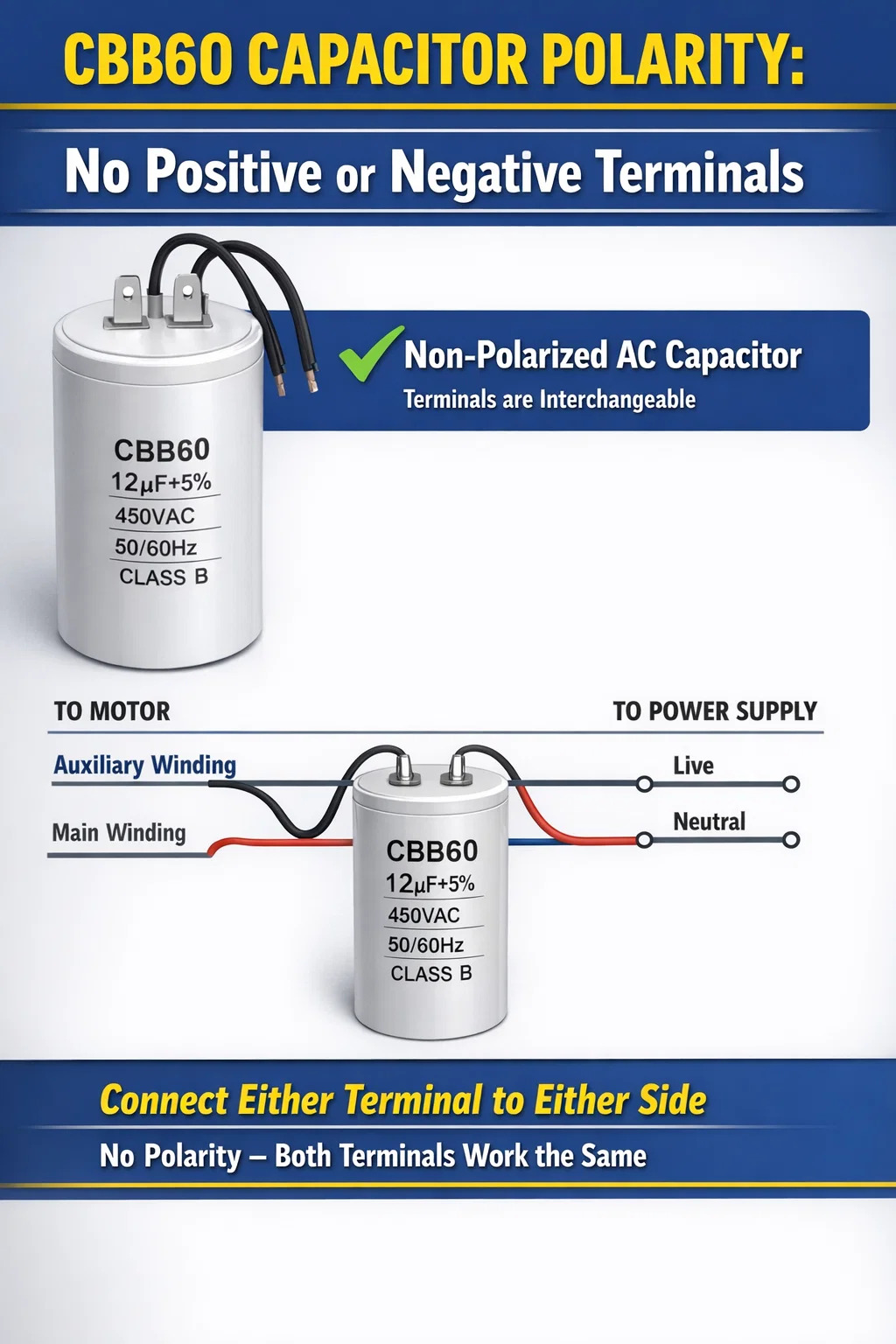

วิธีเชื่อมต่อตัวเก็บประจุ CBB60 อย่างถูกต้อง

เนื่องจากขั้วไฟฟ้าไม่ใช่ปัญหา การเดินสายไฟของตัวเก็บประจุ CBB60 จึงมุ่งเน้นไปที่การเชื่อมต่อกับจุดที่ถูกต้องในวงจรมอเตอร์โดยสิ้นเชิง นี่คือวิธีการทำงานในการใช้งานมอเตอร์เหนี่ยวนำเฟสเดียวทั่วไป:

การเชื่อมต่อพื้นฐานในมอเตอร์เฟสเดียว

มอเตอร์เหนี่ยวนำเฟสเดียวมาตรฐานมีขดลวดสองชุด: ขดลวดหลักและขดลวดเสริม (สตาร์ท) ตัวเก็บประจุ CBB60 เชื่อมต่อแบบอนุกรมโดยมีขดลวดเสริม สิ่งนี้จะสร้างการเปลี่ยนเฟสระหว่างกระแสในขดลวดทั้งสอง ทำให้เกิดสนามแม่เหล็กหมุนที่ช่วยให้มอเตอร์สตาร์ทและทำงาน

ลำดับการเดินสายไฟโดยทั่วไปคือ:

1. เชื่อมต่อขั้วต่อหนึ่งของ CBB60 เข้ากับขั้วต่อขดลวดเสริมบนมอเตอร์
2. เชื่อมต่อขั้วต่ออีกขั้วหนึ่งของ CBB60 เข้ากับขั้วต่อที่มีกระแสไฟ (สาย) ของแหล่งจ่ายไฟ
3. ขดลวดหลักเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ (มีกระแสไฟและเป็นกลาง)
4. ขดลวดทั้งสองใช้การเชื่อมต่อที่เป็นกลางร่วมกัน

เนื่องจากขั้วต่อทั้งสองของ CBB60 สามารถใช้แทนกันได้ จึงไม่สำคัญว่าคุณจะติดขั้วต่อใดเข้ากับขดลวดและต่อเข้ากับสายจ่ายไฟใด พฤติกรรมของวงจรจะเหมือนกันทั้งสองวิธี

ตัวเก็บประจุ CBB60 แบบสี่ตะกั่ว

ตัวเก็บประจุ CBB60 บางตัวมีลีดสี่ตัวแทนที่จะเป็นสองตัว นี่ไม่ได้หมายความว่าพวกมันมีโพลาไรซ์ เพียงแต่หมายความว่าตัวเก็บประจุมีส่วนภายในสองส่วนที่สามารถเชื่อมต่อแบบขนาน (สำหรับความจุเต็ม) หรือแบบอนุกรม (สำหรับความจุลดลงและพิกัดแรงดันไฟฟ้าที่มีประสิทธิภาพสูงกว่า) บางครั้งการกำหนดค่านี้ใช้เพื่อให้เกิดความยืดหยุ่นในการจับคู่มอเตอร์โดยไม่ต้องเก็บค่าตัวเก็บประจุหลายค่า ในสถานการณ์การเปลี่ยนส่วนใหญ่ คุณจะต้องเชื่อมต่อลีดทั้งสี่เป็นสองคู่เพื่อให้เกิดการทำงานแบบขนานและความจุพิกัดเต็ม

ตรวจสอบแผนภาพการเดินสายไฟที่พิมพ์บนมอเตอร์หรือในคู่มือซ่อมบำรุงทุกครั้งเมื่อต้องรับมือกับตัวเก็บประจุแบบสี่ลีด การกำหนดค่าอาจส่งผลต่อประสิทธิภาพของมอเตอร์อย่างมาก

ข้อควรระวังด้านความปลอดภัยเมื่อเดินสายไฟ

แม้ว่าขั้วไฟฟ้าจะไม่ใช่เรื่องกังวล แต่ความปลอดภัยก็เป็นสิ่งที่สำคัญอย่างยิ่ง ปฏิบัติตามข้อควรระวังเหล่านี้ทุกครั้งที่ใช้งานตัวเก็บประจุ CBB60:

• คลายประจุตัวเก็บประจุก่อนขนย้าย — แม้ว่าไฟฟ้าจะดับลงแล้ว CBB60 ก็สามารถกักประจุที่เป็นอันตรายไว้ได้เป็นระยะเวลาหนึ่ง ลัดวงจรขั้วต่อสั้นๆ ด้วยตัวต้านทานแบบหุ้มฉนวน (ประมาณ 10 kΩ, 10 W) ก่อนสัมผัส
• ถอดปลั๊กไฟที่เบรกเกอร์ทุกครั้งก่อนที่จะเปิดตัวเรือนมอเตอร์หรือกล่องรวมสัญญาณ
• ใช้เครื่องมือที่มีฉนวนและสวมรองเท้าพื้นยาง
• ยืนยันว่าพิกัดแรงดันไฟฟ้าของตัวเก็บประจุสำหรับเปลี่ยนทดแทนตรงหรือเกินกว่าข้อกำหนดเฉพาะเดิม อย่าติดตั้งตัวเก็บประจุที่มีพิกัดต่ำกว่าที่กำหนด
• ตรวจสอบฉนวนสายไฟบนสายวัดว่ามีรอยแตกร้าวหรือความเสียหายจากความร้อนหรือไม่ก่อนทำการเชื่อมต่อ

การเปรียบเทียบตัวเก็บประจุ CBB60 กับตัวเก็บประจุแบบโพลาไรซ์อิเล็กโทรลีติค

สาเหตุที่ทำให้เกิดความสับสนคือความแตกต่างระหว่างตัวเก็บประจุแบบฟิล์ม CBB60 และตัวเก็บประจุด้วยไฟฟ้า การทำความเข้าใจความแตกต่างอย่างชัดเจนจะป้องกันข้อผิดพลาดที่มีค่าใช้จ่ายสูงเมื่อเลือกอุปกรณ์ทดแทนหรือวินิจฉัยข้อผิดพลาด

ความหมายเชิงปฏิบัติอย่างหนึ่งของตารางนี้: ห้ามพยายามเปลี่ยนตัวเก็บประจุด้วยไฟฟ้าสำหรับ CBB60 ในวงจรมอเตอร์ . แม้ว่าคุณจะพบตัวเก็บประจุด้วยไฟฟ้าที่มีค่าความจุเท่ากัน แต่การไม่สามารถจัดการขั้วย้อนกลับที่ความถี่ AC ได้จะทำให้ตัวเก็บประจุเสียหายภายในไม่กี่วินาทีของการทำงาน ความล้มเหลวอาจระเบิดและเป็นอันตรายได้

จะบอกได้อย่างไรว่าตัวเก็บประจุ CBB60 ล้มเหลว

ตัวเก็บประจุ CBB60 เสื่อมสภาพเมื่อเวลาผ่านไป โดยเฉพาะในสภาพแวดล้อมที่มีอุณหภูมิสูง เมื่อ CBB60 ขัดข้อง มอเตอร์ที่ทำหน้าที่มักจะแสดงอาการที่ชัดเจน การทราบอาการเหล่านี้ช่วยให้คุณวินิจฉัยปัญหาได้อย่างรวดเร็ว แทนที่จะเปลี่ยนมอเตอร์ทั้งหมดโดยไม่จำเป็น

อาการทั่วไปของตัวเก็บประจุ CBB60 ที่ล้มเหลว

• เครื่องยนต์มีเสียงฮัมแต่สตาร์ทไม่ติด — นี่คือสัญลักษณ์ที่คลาสสิกที่สุด ขดลวดหลักให้พลังงานและสร้างเสียงฮัม แต่หากไม่มีกระแสไฟฟ้าที่เปลี่ยนเฟสจากตัวเก็บประจุ จะไม่มีสนามหมุนและมอเตอร์จะหยุดนิ่ง
• มอเตอร์สตาร์ทถ้าหมุนเองแต่ไม่สามารถสตาร์ทเองได้ — ตัวเก็บประจุที่เสื่อมสภาพบางส่วนอาจยังคงให้การเปลี่ยนเฟสเพียงพอเมื่อโรเตอร์เคลื่อนที่ แต่ไม่เพียงพอที่จะเอาชนะความเฉื่อยเริ่มต้น
• มอเตอร์ทำงานช้ากว่าปกติหรือดึงกระแสไฟฟ้ามากกว่าพิกัด
• มอเตอร์ร้อนจัดในระหว่างสภาวะโหลดปกติ
• ความเสียหายทางกายภาพที่มองเห็นได้ต่อตัวตัวเก็บประจุ — การปูด, การแตกร้าว, รอยไหม้ หรือการรั่วไหลของน้ำมันจากเคส
• มีกลิ่นไหม้มาจากตัวเรือนมอเตอร์

การทดสอบตัวเก็บประจุ CBB60 ด้วยมัลติมิเตอร์

คุณสามารถตรวจสอบพื้นฐานได้โดยใช้มัลติมิเตอร์แบบดิจิตอลที่มีฟังก์ชันการวัดความจุไฟฟ้า หลังจากคายประจุตัวเก็บประจุอย่างปลอดภัยแล้ว ให้เชื่อมต่อโพรบเข้ากับขั้วต่อทั้งสอง เนื่องจากไม่มีขั้ว จึงไม่สำคัญว่าโพรบจะสัมผัสกับขั้วต่อใด มิเตอร์ควรแสดงค่าความจุไฟฟ้าใกล้กับค่าพิกัดที่พิมพ์บนตัวเครื่อง

โดยทั่วไป CBB60 ที่มีสุขภาพดีจะวัดภายใน ±10% ของพิกัดความจุ . ตัวอย่างเช่น ตัวเก็บประจุขนาด 20 µF ควรอ่านค่าได้ระหว่าง 18 µF ถึง 22 µF ค่าที่อ่านได้ต่ำกว่าค่าพิกัดอย่างมาก เช่น 8 µF บนตัวเก็บประจุ 20 µF บ่งชี้ว่าไดอิเล็กทริกเสื่อมคุณภาพลง และควรเปลี่ยนตัวเก็บประจุ การอ่านค่าศูนย์หรือวงจรเปิดหมายความว่าตัวเก็บประจุทำงานล้มเหลวโดยสิ้นเชิง

มัลติมิเตอร์แบบธรรมดาบางรุ่นมีเพียงการวัดความต้านทานเท่านั้น ในกรณีดังกล่าว การทดสอบคร่าวๆ คือการตั้งค่ามิเตอร์ให้มีช่วงความต้านทานสูง (เช่น 2 MΩ) และแตะโพรบกับขั้วต่อตัวเก็บประจุสั้นๆ ตัวเก็บประจุที่ใช้งานได้จะแสดงค่าที่อ่านได้ต่ำชั่วขณะขณะชาร์จจากแบตเตอรี่ภายในของมิเตอร์ จากนั้นค่าที่อ่านได้จะไต่ขึ้นไปทางอนันต์เมื่อตัวเก็บประจุเก็บประจุไว้ หากมิเตอร์อ่านค่าเป็นศูนย์ (ลัดวงจร) หรืออยู่ที่ค่าสูงสุดตั้งแต่จุดเริ่มต้น (วงจรเปิด) แสดงว่าตัวเก็บประจุทำงานผิดปกติ

เมื่อการตรวจสอบด้วยสายตาเพียงพอ

ในหลายกรณี คุณไม่จำเป็นต้องมีมิเตอร์เลย หากตัวตัวเก็บประจุ CBB60 แสดงสิ่งใดสิ่งหนึ่งต่อไปนี้ ให้เปลี่ยนทันทีโดยไม่ต้องทดสอบเพิ่มเติม:

• เปลือกทรงกระบอกบวมหรือโป่ง ณ จุดใดจุดหนึ่ง
• มีรอยแตกหรือแตกในปลอกพลาสติก
• มีรอยไหม้ บริเวณที่ละลาย หรือตัวเคสคล้ำ
• มีคราบมันตกค้างบนหรือรอบๆ ร่างกายที่มองเห็นได้ (แสดงว่าน้ำมันอิเล็กทริกรั่วไหล)
• สายไฟอย่างน้อยหนึ่งเส้นแยกออกจากตัวเครื่องหรือมีการกัดกร่อนที่จุดเริ่มต้น

การเลือกตัวเก็บประจุ CBB60 ทดแทนที่เหมาะสม

เมื่อซื้อตัวเก็บประจุ CBB60 ทดแทน พารามิเตอร์สามตัวมีความสำคัญเหนือสิ่งอื่นใด ได้แก่ ค่าความจุไฟฟ้า อัตราแรงดันไฟฟ้า และการกำหนดค่าขั้วต่อ การทำผิดใดๆ เหล่านี้อาจทำให้มอเตอร์ทำงานได้ต่ำกว่าปกติ ร้อนเกินไป หรือทำงานล้มเหลวอีกครั้งอย่างรวดเร็ว

จับคู่ความจุได้อย่างแม่นยำ

ค่าความจุจะกำหนดจำนวนเฟสที่ตัวเก็บประจุแนะนำระหว่างขดลวดหลักและขดลวดเสริม ผู้ผลิตมอเตอร์ได้คำนวณค่านี้เพื่อให้ได้แรงบิดเริ่มต้นที่เหมาะสมที่สุดและประสิทธิภาพการทำงาน การเบี่ยงเบนไปจากค่านี้อย่างมีนัยสำคัญ — มากกว่าประมาณ 10% — จะทำให้เกิดปัญหาที่วัดได้:

• ความจุไฟฟ้าต่ำเกินไป: แรงบิดสตาร์ทลดลง มอเตอร์อาจสตาร์ทไม่สำเร็จภายใต้โหลด กระแสไฟทำงานสูงขึ้น ความร้อนสูงเกินไป
• ความจุสูงเกินไป: กระแสไฟฟ้ามากเกินไปผ่านขดลวดเสริม, ความร้อนสูงเกินไปของทั้งขดลวดและตัวเก็บประจุ, อายุการใช้งานของมอเตอร์ลดลง

จัดหาอุปกรณ์ทดแทนที่มีระดับความจุเท่ากันทุกประการกับของเดิมเสมอ หากค่าเดิมไม่ชัดเจนเนื่องจากฉลากเสียหาย ให้ตรวจสอบป้ายชื่อมอเตอร์หรือเอกสารทางเทคนิคเพื่อดูค่าตัวเก็บประจุที่ระบุ

ระดับแรงดันไฟฟ้า: ตรงหรือเกิน

ระดับแรงดันไฟฟ้าของการเปลี่ยนจะต้องเท่ากับหรือสูงกว่าของเดิม หากต้นฉบับได้รับการจัดอันดับที่ 250VAC คุณสามารถใช้ตัวเก็บประจุ 250VAC หรือ 450VAC ทดแทนได้ แต่ไม่ใช่ตัวเก็บประจุ 150VAC การติดตั้งตัวเก็บประจุที่พิกัดต่ำเกินไปอาจทำให้เกิดอันตรายจากไฟไหม้และจะนำไปสู่ความล้มเหลวอย่างรวดเร็ว การใช้ตัวเก็บประจุที่มีพิกัดสูงกว่าจะปลอดภัยอย่างสมบูรณ์ และบางครั้งก็มีประโยชน์ในการใช้งานที่มีความต้องการสูงซึ่งแรงดันไฟฟ้าพุ่งสูงเป็นเรื่องปกติ

ขนาดทางกายภาพและการติดตั้ง

ตัวเก็บประจุ CBB60 มีขนาดทรงกระบอกมาตรฐาน โดยมีเส้นผ่านศูนย์กลางและความยาวขึ้นอยู่กับพิกัดความจุและระดับแรงดันไฟฟ้า โดยทั่วไปพิกัดความจุหรือแรงดันไฟฟ้าที่สูงขึ้นหมายถึงตัวเครื่องที่ใหญ่ขึ้น เมื่อเปลี่ยนในตัวเรือนมอเตอร์ที่แน่นหนา ให้ยืนยันว่าขนาดทางกายภาพของการเปลี่ยนจะพอดีกับพื้นที่ว่าง ความยาวและเส้นผ่านศูนย์กลางของตะกั่วควรเข้ากันได้กับการเชื่อมต่อสายไฟที่มีอยู่

เรื่องคุณภาพและการรับรอง

ตลาดสำหรับตัวเก็บประจุ CBB60 ประกอบด้วยผลิตภัณฑ์ที่มีคุณภาพผันแปรสูง ตัวเก็บประจุที่ต่ำกว่ามาตรฐานอาจมีค่าความจุจริงอยู่ไกลจากพิกัดที่ระบุไว้ แรงดันพังทลายต่ำกว่าที่ทำเครื่องหมายไว้ และอายุการใช้งานสั้นลงอย่างมาก เมื่อซื้อชิ้นส่วนทดแทน ให้มองหาตัวเก็บประจุที่มีใบรับรองความปลอดภัยที่ได้รับการยอมรับ เช่น CQC (China Quality Certification), TÜV, VDE หรือ UL การรับรองเหล่านี้ระบุว่าตัวเก็บประจุได้รับการทดสอบอย่างอิสระและตรงตามมาตรฐานความปลอดภัยและประสิทธิภาพที่กำหนด

เคล็ดลับการปฏิบัติสำหรับการทำงานกับตัวเก็บประจุ CBB60

นอกเหนือจากคำถามพื้นฐานเกี่ยวกับขั้วและการแทนที่แล้ว ยังมีประเด็นที่เป็นประโยชน์หลายประการที่ควรทราบหากคุณใช้งานมอเตอร์ ปั๊ม หรืออุปกรณ์ที่ใช้ตัวเก็บประจุ CBB60 เป็นประจำ

เก็บอะไหล่ไว้สำหรับอุปกรณ์สำคัญ

สำหรับอุปกรณ์ เช่น ปั๊มน้ำ ปั๊มบ่อ หรือเครื่องปรับอากาศที่การหยุดทำงานทำให้เกิดปัญหาสำคัญ การเก็บตัวเก็บประจุ CBB60 สำรองไว้ในพิกัดที่ถูกต้องถือเป็นการลงทุนเชิงปฏิบัติ ตัวเก็บประจุเหล่านี้มีราคาไม่แพง โดยทั่วไปจะอยู่ระหว่าง 2 ถึง 15 เหรียญสหรัฐ ขึ้นอยู่กับความจุและพิกัด และตัวเก็บประจุที่เสียเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดที่ทำให้มอเตอร์เฟสเดียวหยุดทำงาน การมีอะไหล่ที่เหมาะสมบนชั้นวางหมายถึงการซ่อมแซมใช้เวลา 10 นาที แทนที่จะต้องรอจัดส่งชิ้นส่วนหลายวัน

อุณหภูมิส่งผลต่ออายุการใช้งานของตัวเก็บประจุ

ความร้อนเป็นศัตรูหลักของตัวเก็บประจุ CBB60 ส่วนใหญ่ได้รับการจัดอันดับสำหรับการใช้งานสูงถึง 70°C โดยที่รุ่นที่มีข้อกำหนดสูงบางรุ่นสามารถรับได้ที่ 85°C การใช้งานตัวเก็บประจุอย่างต่อเนื่องใกล้กับระดับอุณหภูมิสูงสุดจะทำให้อายุการใช้งานสั้นลงอย่างมาก สำหรับมอเตอร์ที่ติดตั้งในกรอบหุ้มที่มีการระบายอากาศไม่ดีหรือในสภาพอากาศร้อน ให้พิจารณาใช้ตัวเก็บประจุที่มีพิกัดอุณหภูมิสูงกว่าค่าต่ำสุดที่กำหนด การดูแลให้มีการระบายอากาศที่เพียงพอรอบๆ โครงสร้างมอเตอร์ยังช่วยยืดอายุของตัวเก็บประจุได้อย่างมาก

ความชื้นและการคุ้มครองสิ่งแวดล้อม

ในการใช้งานกลางแจ้งหรือสภาพแวดล้อมที่ชื้น — โดยทั่วไปสำหรับปั๊มชลประทานและอุปกรณ์สระว่ายน้ำ — สายไฟของตัวเก็บประจุ CBB60 สามารถสึกกร่อนเมื่อเวลาผ่านไปหากสัมผัสกับความชื้น การเชื่อมต่อระหว่างสายวัดและขั้วต่อมอเตอร์มีความเสี่ยงเป็นพิเศษ เมื่อเปลี่ยนตัวเก็บประจุในสภาพแวดล้อมดังกล่าว ให้ใช้ขั้วต่อกันน้ำหรือพันข้อต่อด้วยเทปที่ผสมในตัวเพื่อป้องกันความชื้นซึมเข้าไป ตรวจสอบการเชื่อมต่ออย่างน้อยหนึ่งครั้งต่อฤดูกาลในสภาวะที่มีความชื้นสูง

อย่าใช้งานมอเตอร์โดยไม่มีตัวเก็บประจุ

เมื่อวินิจฉัยว่ามอเตอร์ไม่สตาร์ท ช่างเทคนิคบางคนจะถอดตัวเก็บประจุออกชั่วคราวเพื่อตรวจสอบว่าขดลวดมอเตอร์ทำงานหรือไม่ แม้ว่ามอเตอร์อาจหมุนหากสตาร์ทด้วยตนเอง แต่การทำงานในลักษณะนี้แม้จะเป็นเวลาสั้นๆ ก็อาจทำให้ขดลวดเสริมเสียหายได้ มีตัวเก็บประจุที่ถูกต้องในวงจรเสมอก่อนที่จะจ่ายไฟอย่างต่อเนื่องให้กับมอเตอร์ โดยทั่วไปแล้วการทดสอบวินิจฉัยสั้นๆ เพียงไม่กี่วินาทีนั้นสามารถทนได้ แต่อย่าให้มอเตอร์ทำงานโดยไม่ได้โหลดและไม่มีตัวเก็บประจุเป็นระยะเวลานาน
