ตัวเก็บประจุ CBB60 ใช้ทำอะไร? แอปพลิเคชั่นและคำแนะนำ

ตัวเก็บประจุ ซีบีบี60 ใช้ทำอะไร?

ก ตัวเก็บประจุ CBB60 เป็นตัวเก็บประจุรันมอเตอร์กระแสสลับชนิดฟิล์ม ใช้เป็นหลักในการสตาร์ทและรันมอเตอร์เหนี่ยวนำเฟสเดียวในปั๊มน้ำ ปั๊มจุ่ม เครื่องซักผ้า เครื่องอัดอากาศ และเครื่องใช้ไฟฟ้าที่ขับเคลื่อนด้วยมอเตอร์ที่คล้ายกัน โดยให้การเปลี่ยนเฟสที่จำเป็นในการสร้างสนามแม่เหล็กหมุนภายในมอเตอร์ ทำให้สามารถสตาร์ทภายใต้โหลด และรักษาการทำงานที่ราบรื่นและมีประสิทธิภาพในระหว่างการใช้งานอย่างต่อเนื่อง ต่างจากตัวเก็บประจุสตาร์ทด้วยไฟฟ้า CBB60 ได้รับการจัดอันดับสำหรับการเชื่อมต่อถาวรในวงจร และยังคงมีพลังงานตลอดวงจรการทำงานของมอเตอร์

การกำหนด "CBB" ระบุว่าเป็นตัวเก็บประจุแบบฟิล์มโพลีโพรพีลีนเคลือบโลหะ ซึ่งจัดอยู่ในประเภทมาตรฐานของจีน "60" หมายถึงหมวดหมู่ย่อยเฉพาะที่ครอบคลุมตัวเก็บประจุแบบมอเตอร์รันที่ออกแบบมาสำหรับการใช้งานไฟฟ้ากระแสสลับ ส่วนประกอบเหล่านี้ผลิตขึ้นอย่างกว้างขวางตามมาตรฐาน IEC 60252 และ GB/T 3667 และความน่าเชื่อถือของส่วนประกอบเหล่านี้จะกำหนดโดยตรงว่าปั๊มหรือมอเตอร์สตาร์ทในครั้งแรกหรือล้มเหลวก่อนเวลาอันควร

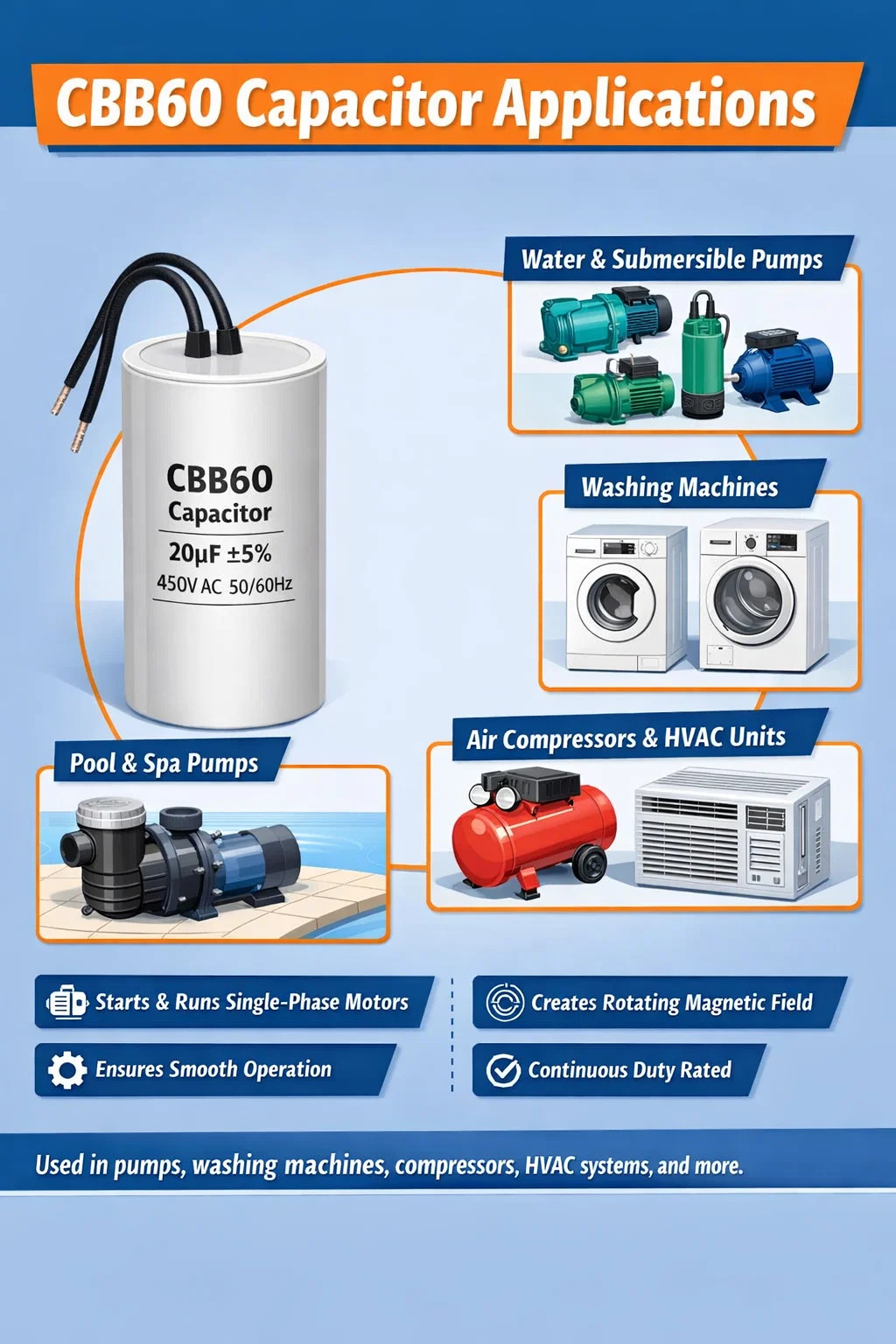

การใช้งานหลักของตัวเก็บประจุ CBB60

ตัวเก็บประจุ CBB60 ปรากฏในอุปกรณ์ที่หลากหลายอย่างน่าประหลาดใจ ในขณะที่การใช้งานปั๊มครองตลาด ความสามารถของส่วนประกอบในการจัดการแรงดันไฟฟ้ากระแสสลับต่อเนื่องที่ความถี่พิกัดทำให้เหมาะสำหรับทุกที่ที่มอเตอร์เฟสเดียวต้องการช่วยสร้างเฟสที่สอง

ปั๊มน้ำและปั๊มจุ่ม

นี่คือกรณีการใช้งานที่โดดเด่นทั่วโลก ปั๊มน้ำที่อยู่อาศัยตั้งแต่ 0.37 กิโลวัตต์ถึง 2.2 กิโลวัตต์ แทบจะใช้ตัวเก็บประจุแบบรัน CBB60 ในระดับสากล ปั๊มสำหรับสวน เครื่องฉีดน้ำแบบบ่อน้ำตื้น เครื่องจุ่มแบบจุ่มลึก และปั๊มเพิ่มแรงดัน ล้วนจำเป็นต้องมีตัวเก็บประจุเพื่อแยกการจ่ายไฟแบบเฟสเดียวออกเป็นสองเฟสที่มีประสิทธิภาพ โดยทั่วไปค่าความจุไฟฟ้าสำหรับการใช้งานปั๊มจะอยู่ระหว่างนั้น 6 µF และ 100 µF โดยมีแรงดันไฟฟ้าใช้งาน 250 VAC หรือ 450 VAC ขึ้นอยู่กับแรงดันไฟฟ้าและการออกแบบมอเตอร์

ก failed CBB60 in a pump circuit causes the motor to hum at startup but fail to rotate — it draws locked-rotor current (often 6–8 times the rated running current) without spinning, which can overheat and burn the winding within seconds if the thermal protection fails to trip in time.

เครื่องซักผ้า

เครื่องซักผ้าแบบถังซักและฝาบนใช้ตัวเก็บประจุ CBB60 บนมอเตอร์ล้างหลักและบ่อยครั้งบนมอเตอร์ปั๊มระบายน้ำเช่นกัน โดยทั่วไปค่าความจุที่นี่จะเป็น 8 µF ถึง 20 µF ที่ 450 VAC . เครื่องซักผ้าที่สตาร์ทแต่ไม่สามารถปั่นหมาดหรือหมุนได้อย่างถูกต้อง แม้ว่ามอเตอร์จะส่งเสียงหึ่งๆ ก็ตาม ถือเป็นอาการคลาสสิกของตัวเก็บประจุ CBB60 ที่เสื่อมสภาพ ซึ่งความจุไฟฟ้าลดลงต่ำกว่าขีดจำกัดขั้นต่ำของมอเตอร์

กir Compressors and HVAC Equipment

เครื่องอัดอากาศแบบเฟสเดียวที่ใช้ในโรงงานและช่องบริการด้านยานยนต์มักต้องการหน่วย CBB60 ที่มีความจุสูง — ค่าของ 50 µF ถึง 100 µF เป็นเรื่องปกติในมอเตอร์คอมเพรสเซอร์ขนาด 1.5 kW ถึง 3 kW มอเตอร์พัดลม HVAC และคอมเพรสเซอร์ขนาดเล็กในเครื่องปรับอากาศแบบหน้าต่างบางรุ่นยังใช้ตัวเก็บประจุแบบ CBB60 อีกด้วย แม้ว่าในตลาดอเมริกาเหนือ รูปแบบกระป๋องอะลูมิเนียมรูปไข่จะแพร่หลายมากกว่า ในขณะที่รูปทรง CBB60 ทรงกระบอกจะครองเอเชียและส่วนใหญ่ของยุโรป

เครื่องใช้ในครัวเรือนที่ขับเคลื่อนด้วยมอเตอร์อื่นๆ

ปั๊มหมุนเวียนสำหรับสระว่ายน้ำและสปา ปั๊มระบบชลประทาน มอเตอร์แปรรูปเมล็ดพืช เครื่องกลึงขนาดเล็ก และแม้แต่คอมเพรสเซอร์ทำความเย็นในเครื่องทำความเย็นเชิงพาณิชย์บางรุ่นก็ใช้ตัวเก็บประจุ CBB60 แอปพลิเคชันใดๆ ที่ใช้มอเตอร์เหนี่ยวนำเฟสเดียวแบบแยกตัวเก็บประจุแบบถาวร (PSC) หรือตัวเก็บประจุสตาร์ทแบบใช้ตัวเก็บประจุ (CSCR) อาจใช้ CBB60 ในตำแหน่งรันได้

ตัวเก็บประจุ CBB60 ทำงานอย่างไรในวงจรมอเตอร์

ไฟฟ้ากระแสสลับเฟสเดียวด้วยตัวมันเองไม่สามารถสร้างสนามแม่เหล็กที่กำลังหมุนในสเตเตอร์ของมอเตอร์ได้ แต่จะสร้างสนามแม่เหล็กที่ทำให้โรเตอร์สั่นสะเทือนแต่ไม่หมุน เพื่อแก้ปัญหานี้ ผู้ออกแบบมอเตอร์จึงใช้รันคาปาซิเตอร์ที่เชื่อมต่อแบบอนุกรมกับขดลวดที่สอง (เสริม) ตัวเก็บประจุจะเลื่อนเฟสกระแสในขดลวดนั้นประมาณ 90 องศาทางไฟฟ้าเทียบกับกระแสในขดลวดหลัก การจ่ายไฟสองเฟสเทียมนี้สร้างสนามแม่เหล็กหมุนที่สร้างแรงบิด และช่วยให้มอเตอร์สตาร์ทเองและทำงานอย่างต่อเนื่อง

CBB60 จะยังคงอยู่ในวงจรอย่างถาวร ซึ่งแตกต่างจากตัวเก็บประจุสตาร์ทแบบอิเล็กโทรไลต์ ซึ่งจะปิดการทำงานผ่านสวิตช์แบบแรงเหวี่ยงหรือรีเลย์เมื่อมอเตอร์มีความเร็วถึงประมาณ 75–80% ของความเร็วซิงโครนัส ซึ่งหมายความว่า CBB60 จะต้องจัดการกับแรงดันไฟฟ้ากระแสสลับอย่างต่อเนื่องโดยไม่มีการเบี่ยงเบนของความจุอย่างมีนัยสำคัญ โครงสร้างฟิล์มโพลีโพรพีลีนเคลือบโลหะทำให้มีความสามารถดังนี้: โพรพิลีนมีปัจจัยการกระจายต่ำมาก (tan δ ≤ 0.001 ที่ 1 kHz) ซึ่งหมายความว่าแทบไม่มีการสิ้นเปลืองพลังงานเนื่องจากความร้อนภายในตัวเก็บประจุระหว่างการทำงาน

กn important self-healing property distinguishes metallized film capacitors from foil types. If a microscopic defect in the dielectric film causes a localized breakdown, the metal electrode vaporizes around the fault spot, isolating it rather than creating a short circuit. This mechanism allows CBB60 capacitors to survive occasional voltage spikes that would destroy a non-self-healing design.

อธิบายข้อมูลจำเพาะและการให้คะแนนที่สำคัญ

การอ่านฉลากตัวเก็บประจุ CBB60 อย่างถูกต้องถือเป็นสิ่งสำคัญในการเลือกการเปลี่ยนทดแทนที่เหมาะสม ตารางต่อไปนี้อธิบายพารามิเตอร์ทั่วไปและช่วงทั่วไป

ระดับแรงดันไฟฟ้า: 250 VAC กับ 450 VAC

อัตราแรงดันไฟฟ้ากระแสสลับเป็นพารามิเตอร์ที่มักเข้าใจผิด CBB60 พิกัด 250 VAC เหมาะสำหรับมอเตอร์ที่จ่ายไฟจากแหล่งจ่ายไฟหลัก 220–240 VAC แต่พิกัดต้องคำนึงถึงข้อเท็จจริงที่ว่าแรงดันไฟฟ้าของตัวเก็บประจุในมอเตอร์ PSC ที่ทำงานอยู่อาจสูงกว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟ ในการออกแบบมอเตอร์แบบสลิปสูงบางแบบ แรงดันเทอร์มินัลของตัวเก็บประจุจะสูงถึง 1.1 ถึง 1.5 เท่าของแรงดันไฟฟ้า . นี่คือสาเหตุที่ตัวเก็บประจุของปั๊มในตลาด 230 VAC มักถูกกำหนดไว้ที่ 450 VAC ซึ่งให้ความปลอดภัยที่สูงมากและยืดอายุการใช้งานได้อย่างมาก การใช้ตัวเก็บประจุ 250 VAC โดยระบุ 450 VAC จะทำให้อายุการใช้งานสั้นลงอย่างมากเนื่องจากการเร่งอายุของอิเล็กทริก

ค่าความจุและการจับคู่มอเตอร์

กlways replace with the same capacitance value as specified on the motor nameplate or in the service manual. An undervalue reduces starting torque and can prevent the motor from starting under load. An overvalue shifts the current phase too far, unbalancing the winding currents, increasing heat, and potentially causing the auxiliary winding to overheat. Deviations beyond ±10% ของค่าพิกัด โดยทั่วไปถือว่าอยู่นอกขีดจำกัดที่ยอมรับได้สำหรับการทดแทนรันตัวเก็บประจุ

โครงสร้างทางกายภาพของตัวเก็บประจุ CBB60

CBB60 มีรูปทรงทรงกระบอกที่โดดเด่นพร้อมกล่องพลาสติกสีขาวหรือสีเทา โดยทั่วไปทำจากตัวเครื่องโพลีโพรพีลีนที่ทนไฟ ขดลวดภายในประกอบด้วยชั้นฟิล์มโพลีโพรพีลีนเคลือบโลหะ 2 ชั้นที่พันกันแน่น ฝาปิดปลายโลหะจะถูกพ่น (กระบวนการ Schoopage) ลงบนปลายของส่วนประกอบที่เป็นแผลเพื่อให้สัมผัสกับชั้นฟิล์มที่เป็นโลหะ และสายหรือขั้วต่อสายไฟจะติดอยู่กับฝาปิดปลายเหล่านี้

ส่วนประกอบของบาดแผลถูกห่อหุ้มด้วยอีพอกซีเรซินก่อนที่จะใส่เข้าไปในกล่องพลาสติก การเติมเรซินนี้มีจุดประสงค์หลายประการ: ป้องกันการซึมผ่านของความชื้น ลดการสั่นสะเทือน ปรับปรุงการถ่ายเทความร้อนจากส่วนประกอบไปยังตัวเรือน และช่วยให้ขดลวดมีความเสถียรทางกลไกในระหว่างที่มอเตอร์สั่นสะเทือน

การกำหนดค่าเทอร์มินัลจะแตกต่างกันไปตามตลาดและการใช้งาน:

• สายไฟสองเส้น (โดยทั่วไปสำหรับการใช้งานปั๊ม การบัดกรีโดยตรง หรือการเชื่อมต่อจอบ)
• สายสี่เส้น (สองเส้นต่อขั้วต่อ เพื่อให้เดินสายแบบเดซี่เชนได้ง่ายขึ้นในแผงมอเตอร์หลายตัว)
• ขั้วต่อสกรูที่ฝาปิดด้านบน (ใช้ในปั๊มยี่ห้ออิตาลีบางยี่ห้อและ OEM คอมเพรสเซอร์)
• แถบ Faston / จอบ (แถบ 6.3 มม. ทั่วไปในการใช้งานเครื่องซักผ้า)

ขนาดทางกายภาพไม่ได้มาตรฐานสำหรับผู้ผลิต ก 20 µF / 450 VAC CBB60 อาจมีเส้นผ่านศูนย์กลางของตัวเครื่อง 35 มม. และสูง 60 มม. จากผู้ผลิตรายหนึ่ง และ 40 มม. × 70 มม. จากผู้ผลิตรายอื่น เมื่อสั่งซื้อชิ้นส่วนทดแทน ให้ตรวจสอบเสมอว่าขนาดทางกายภาพพอดีกับโครงยึดมอเตอร์หรือคลิปยึดที่มีอยู่

CBB60 เทียบกับตัวเก็บประจุมอเตอร์ประเภทอื่น

การทำความเข้าใจว่า CBB60 เหมาะสมกับตำแหน่งใดเมื่อเทียบกับตัวเก็บประจุของมอเตอร์ทั่วไปประเภทอื่นๆ ช่วยในการเลือกส่วนประกอบที่ถูกต้องและวินิจฉัยปัญหาของมอเตอร์ได้อย่างแม่นยำ

CBB61 มีลักษณะทางกายภาพคล้ายกับ CBB60 - ทั้งคู่ใช้ตัวเรือนพลาสติกทรงกระบอก - แต่ CBB61 ได้รับการออกแบบมาสำหรับมอเตอร์ยูนิตในร่มของพัดลมและเครื่องปรับอากาศที่มีความต้องการแรงบิดเริ่มต้นต่ำกว่า การเปลี่ยน CBB61 ในการใช้งานปั๊มสำหรับงานหนักอาจทำให้เกิดความเสียหายก่อนเวลาอันควรได้ เนื่องจากตัวเรือนและขั้วต่อ CBB61 ไม่ได้รับการจัดอันดับสำหรับค่าความจุไฟฟ้าที่สูงขึ้นและโหลดกระแสไฟฟ้าต่อเนื่องตามปกติในการให้บริการปั๊ม ที่ ตัวเรือนทรงกระบอก CBB60 มีโครงสร้างที่แข็งแกร่งยิ่งขึ้น และโดยทั่วไปมีระดับ IP44 หรือ IP54 ทำให้เหมาะสำหรับห้องปั๊มความชื้นและตู้กลางแจ้ง

จะบอกได้อย่างไรว่าตัวเก็บประจุ CBB60 ล้มเหลว

ความล้มเหลวของตัวเก็บประจุเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของมอเตอร์ทำงานผิดปกติ และตัวเก็บประจุ CBB60 จะเสื่อมสภาพในลักษณะที่คาดเดาได้ การจดจำโหมดความล้มเหลวจะช่วยเร่งการวินิจฉัยและป้องกันการเปลี่ยนมอเตอร์โดยไม่จำเป็น

การวินิจฉัยตามอาการ

• เสียงเครื่องยนต์ดังแต่สตาร์ทไม่ติด: ขดลวดหลักให้พลังงาน แต่ไม่มีกระแสเปลี่ยนเฟสเพียงพอในขดลวดเสริม โรเตอร์ไม่สามารถสร้างแรงบิดได้เพียงพอที่จะเอาชนะแรงเสียดทานสถิต นี่เป็นอาการที่พบบ่อยที่สุดของความล้มเหลวของตัวเก็บประจุโดยสมบูรณ์ (วงจรเปิด)
• มอเตอร์สตาร์ทช้าหรือสตาร์ทเฉพาะเมื่อมีการหมุนแบบแมนนวล: ความจุไฟฟ้าลดลงอย่างมาก (โดยทั่วไปต่ำกว่าค่าพิกัดมากกว่า 20%) แต่ก็ไม่ได้ล้มเหลวทั้งหมด มอเตอร์สามารถทำงานได้เมื่อสตาร์ทแล้ว แต่ไม่สามารถสตาร์ทเองได้อย่างน่าเชื่อถือ
• มอเตอร์ทำงานแต่มีความร้อนสูงเกินไป: ก partially shorted capacitor delivers incorrect phase shift, increasing current in the auxiliary winding and causing abnormal heating. The motor may trip its thermal protector repeatedly.
• อัตราการไหลของปั๊มลดลงโดยไม่มีเหตุผลที่ชัดเจน: ก deteriorating capacitor reduces motor efficiency. The pump still moves water but at lower pressure or flow rate, while energy consumption stays the same or increases.
• กรณีโป่งหรือแตก: แรงดันแก๊สภายในจากการสลายอิเล็กทริกทำให้กล่องพลาสติกเสียรูป นี่เป็นตัวบ่งชี้ภายนอกที่มองเห็นได้ของความล้มเหลวจากภัยพิบัติ

การทดสอบด้วยเครื่องวัดความจุไฟฟ้า

คายประจุตัวเก็บประจุก่อนโดยการลัดวงจรขั้วต่อผ่านตัวต้านทาน 10 kΩ เป็นเวลาอย่างน้อย 5 วินาที อย่าลัดวงจรโดยตรง เนื่องจากกระแสไฟกระชากสั้นๆ อาจทำให้การเคลือบโลหะภายในเสียหายได้ จากนั้นวัดความจุไฟฟ้าด้วยมัลติมิเตอร์แบบดิจิตอลที่ตั้งค่าเป็นโหมดความจุไฟฟ้าหรือมิเตอร์ LCR เฉพาะ การอ่านภายใน ±5% ของค่าที่มีป้ายกำกับ บ่งชี้ว่าตัวเก็บประจุแข็งแรง การอ่านค่าความจุที่ต่ำกว่า 80% หรือการอ่านวงจรเปิด (แสดงเป็น OL หรือโอเวอร์โหลดในมิเตอร์ส่วนใหญ่) ยืนยันว่าจำเป็นต้องเปลี่ยนตัวเก็บประจุ

การทดสอบความต้านทานของฉนวนด้วยเมกโอห์มมิเตอร์ที่ 500 VDC ใช้ในสภาพแวดล้อมการบริการแบบมืออาชีพเพื่อตรวจจับการเสื่อมสภาพของไดอิเล็กตริกในระยะเริ่มต้นก่อนที่การเบี่ยงเบนของความจุไฟฟ้าจะรุนแรง CBB60 ที่ดีควรมีความต้านทานของฉนวนสูงกว่า 1,000 เมกะวัตต์ ; ค่าที่อ่านได้ต่ำกว่า 100 MΩ บ่งชี้ว่าอิเล็กทริกได้ดูดซับความชื้นหรือเริ่มที่จะล้มเหลว

สาเหตุของความล้มเหลวของตัวเก็บประจุ CBB60 และวิธีการป้องกัน

ความล้มเหลวของ CBB60 ส่วนใหญ่ไม่ได้เกิดขึ้นแบบสุ่ม เนื่องจากเป็นผลจากสภาวะการทำงานหรือการติดตั้งเฉพาะที่สามารถระบุและแก้ไขได้เพื่อยืดอายุการใช้งาน ตัวเก็บประจุที่ระบุอย่างดีและติดตั้งอย่างเหมาะสมสามารถมีอายุการใช้งานได้ 10 ถึง 20 ปี ในการให้บริการปั๊มอย่างต่อเนื่อง หน่วยที่มีคุณภาพต่ำหรือผู้ที่สัมผัสกับสภาวะที่ไม่พึงประสงค์อาจล้มเหลวภายใน 2-3 ปี

แรงดันไฟเกินและแรงดันไฟกระชาก

สาเหตุสำคัญของความล้มเหลวก่อนวัยอันควร ความแปรผันของแรงดันไฟฟ้ากริด การสลับไฟกระชาก และแรงดันไฟฟ้าที่เพิ่มขึ้นในขดลวดเสริมของมอเตอร์ซึ่งล้วนทำให้เกิดความเครียดต่ออิเล็กทริก แต่ละโวลต์ที่สูงกว่าแรงดันไฟฟ้าที่ใช้งานที่กำหนดจะช่วยเร่งการเสื่อมสภาพแบบทวีคูณ — หลักทั่วไปในการออกแบบตัวเก็บประจุแบบฟิล์มก็คือ อุณหภูมิเพิ่มขึ้นทุกๆ 10°C หรือแรงดันไฟฟ้าเกินทุกๆ 10% อายุการใช้งานจะลดลงครึ่งหนึ่งโดยประมาณ . การระบุตัวเก็บประจุ 450 VAC สำหรับการใช้งานปั๊ม 230 VAC แทนที่จะเป็น 250 VAC ให้การป้องกันเหตุการณ์ไฟกระชากอย่างมีนัยสำคัญ

อุณหภูมิในการทำงานมากเกินไป

อุณหภูมิภายในของตัวเก็บประจุจะรวมอุณหภูมิโดยรอบเข้ากับความร้อนในตัวเองจากการสูญเสียอิเล็กทริกในตัวและนำความร้อนจากมอเตอร์ ตัวเก็บประจุที่ติดตั้งโดยตรงกับโครงมอเตอร์ในตู้ที่มีการระบายอากาศไม่ดีอาจเผชิญกับอุณหภูมิที่จุดเชื่อมต่อได้ 20–30°C เหนือสภาพแวดล้อม . การเก็บตัวเก็บประจุให้ห่างจากแหล่งความร้อน การใช้ขายึดแยกต่างหากที่มีการไหลเวียนของอากาศ หรือการเลือกระดับอุณหภูมิที่สูงขึ้น (พิกัด 85°C หรือ 105°C) ล้วนช่วยลดความเสี่ยงนี้ได้

ความชื้นและน้ำเข้า

ห้องปั๊มและการติดตั้งภายนอกอาคารทำให้ตัวเก็บประจุสัมผัสกับความชื้นสูง ฟิล์มโพลีโพรพีลีนมีการดูดซับความชื้นต่ำตามธรรมชาติ แต่การปิดผนึกเคสหรือบริเวณต่อมน้ำไม่ดีทำให้ความชื้นติดตามไปตามสายนำและเข้าสู่ร่างกายเมื่อเวลาผ่านไป ตรวจสอบระดับ IP ของตัวเรือนตัวเก็บประจุว่าตรงกับสภาพแวดล้อมการติดตั้งเสมอ IP44 เป็นค่าขั้นต่ำสำหรับพื้นที่เปียกหรือชื้น IP54 หรือ IP55 เหมาะกว่าสำหรับการใช้งานกลางแจ้งโดยตรงหรือการติดตั้งที่เสี่ยงต่อการกระเซ็น

ความถี่ในการสตาร์ทมอเตอร์

การสตาร์ทมอเตอร์แต่ละครั้งจะสร้างกระแสพุ่งเข้าสั้นๆ ผ่านตัวเก็บประจุ การใช้งานที่มีการควบคุมสวิตช์แรงดันที่หมุนเวียนปั๊มเปิดและปิดบ่อยครั้ง อาจเป็นหลายสิบครั้งต่อชั่วโมง ทำให้เกิดความเครียดกับตัวเก็บประจุมากกว่าที่มอเตอร์ทำงานอย่างต่อเนื่อง หากความถี่สตาร์ทเกินรอบการทำงานที่กำหนดของผู้ผลิตมอเตอร์ ให้พิจารณาตัวเก็บประจุที่มีพิกัดกระแสไฟกระชากสูงกว่า หรือลดความถี่สตาร์ทด้วยขนาดถังแรงดัน

การเลือกตัวเก็บประจุ CBB60 ทดแทนที่เหมาะสม

กระบวนการเปลี่ยนทดแทนจะตรงไปตรงมาหากรวบรวมข้อมูลที่ถูกต้องก่อน ปฏิบัติตามลำดับนี้เพื่อหลีกเลี่ยงข้อผิดพลาดในการสั่งซื้อ

1. อ่านฉลากของตัวเก็บประจุที่ล้มเหลว: บันทึกความจุ (µF) อัตราแรงดันไฟฟ้า (VAC) และความถี่ (Hz) หากฉลากอ่านไม่ออก ให้ตรวจสอบป้ายชื่อมอเตอร์หรือคู่มือซ่อมบำรุงเพื่อดูค่ารันคาปาซิเตอร์ที่ระบุ
2. จับคู่หรือเกินระดับแรงดันไฟฟ้า: ห้ามเปลี่ยนพิกัดแรงดันไฟฟ้าที่ต่ำกว่า การอัพเกรดเป็นพิกัดแรงดันไฟฟ้าที่สูงขึ้น (เช่น 450 VAC แทนที่ 250 VAC ในความจุเดียวกัน) จะปลอดภัยและเป็นประโยชน์
3. จับคู่ความจุให้พอดีภายใน ± 5%: ก motor specified for a 20 µF run capacitor should receive a replacement between 19 µF and 21 µF. Avoid deviations beyond 10%.
4. ตรวจสอบมิติทางกายภาพ: ตรวจสอบว่าชิ้นส่วนทดแทนนั้นพอดีกับขายึด วัดเส้นผ่านศูนย์กลางตัวเครื่องและระยะห่างระหว่างขั้วต่อหากสั่งซื้อทางออนไลน์
5. ตรวจสอบประเภทเทอร์มินัล: สายไฟ แถบยึด หรือขั้วต่อสกรูต้องตรงกับการกำหนดค่าการเดินสายมอเตอร์ที่มีอยู่
6. เลือกคุณภาพเกินราคาต่ำสุด: ตัวเก็บประจุจากผู้ผลิตที่เผยแพร่รายงานการทดสอบของบุคคลที่สามและเป็นไปตามมาตรฐาน IEC 60252-1 หรือ GB/T 3667 มีอายุการใช้งานที่สม่ำเสมอมากกว่าหน่วยที่ไม่มีแบรนด์โดยไม่มีเอกสารคุณภาพที่สามารถตรวจสอบย้อนกลับได้

เมื่อไม่ทราบค่าเดิมและแผ่นป้ายชื่อมอเตอร์หายไป สามารถประมาณค่าคร่าวๆ จากพิกัดกำลังมอเตอร์ได้ ตามกฎทั่วไป มอเตอร์เหนี่ยวนำเฟสเดียวต้องการประมาณ 7–8 µF ต่อกิโลวัตต์ของเอาต์พุตพิกัด สำหรับรันคาปาซิเตอร์ แม้ว่าสิ่งนี้จะแตกต่างกันอย่างมากตามการออกแบบมอเตอร์และจำนวนขั้ว ตัวเลขนี้เป็นเพียงการประมาณการเริ่มต้นเท่านั้น ควรยืนยันค่าที่เหมาะสมกับข้อมูลของผู้ผลิตเสมอ

ข้อควรระวังเพื่อความปลอดภัยเมื่อใช้งานตัวเก็บประจุ CBB60

ตัวเก็บประจุแบบฟิล์มที่ใช้ในการใช้งานมอเตอร์จะกักเก็บพลังงานจำนวนมาก ตัวเก็บประจุ 50 µF ชาร์จที่จุดสูงสุด 450 VAC (จุดสูงสุดประมาณ 636 V) จัดเก็บไว้ 10 จูล พลังงาน — มากพอที่จะทำให้เกิดการเผาไหม้อย่างรุนแรงหรือภาวะหัวใจหยุดเต้นหากถูกขับออกทางร่างกายมนุษย์ แนวปฏิบัติด้านความปลอดภัยมาตรฐาน ได้แก่ :

• ถอดและล็อคกระแสไฟที่จ่ายให้กับมอเตอร์ก่อนสัมผัสตัวเก็บประจุ
• รออย่างน้อย 60 วินาทีหลังจากไฟฟ้าดับก่อนจะเข้าใกล้ขั้วต่อ - วงจรเสริมของมอเตอร์สามารถคงประจุไว้ได้หลังจากที่แหล่งจ่ายถูกตัด
• คายประจุผ่านตัวต้านทาน (อัตรา 10 kΩ, 5 W หรือสูงกว่า) ที่ยึดโดยโพรบหุ้มฉนวน ห้ามลัดวงจรโดยตรง
• อย่าพยายามซ่อมแซมหรือเปิดตัวเก็บประจุที่เสียหาย เพราะสารที่อยู่ภายใน (ฟิล์มโพลีโพรพีลีนและอีพอกซี) ไม่มีอันตรายจากสารเคมี แต่ตัวเคสอาจอยู่ภายใต้แรงดันภายในหากความล้มเหลวถือเป็นหายนะ
• กำจัดตัวเก็บประจุที่ชำรุดตามกฎข้อบังคับ WEEE (ขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์) ในพื้นที่ — ห้ามฝังกลบในเขตอำนาจศาลที่จำเป็นต้องมีการแยกขยะอิเล็กทรอนิกส์

คำถามที่พบบ่อยเกี่ยวกับตัวเก็บประจุ CBB60

ฉันสามารถใช้ความจุ CBB60 ที่สูงกว่าที่ระบุไว้เพื่อให้ได้แรงบิดเริ่มต้นที่มากขึ้นได้หรือไม่

ไม่ รันคาปาซิเตอร์ที่มีขนาดใหญ่เกินไปทำให้เกิดกระแสมากเกินไปในขดลวดเสริมในระหว่างการทำงานปกติ ส่งผลให้มอเตอร์ร้อนจัดและอายุการใช้งานสั้นลง หากต้องการแรงบิดสตาร์ทเพิ่มขึ้น วิธีแก้ไขคือเพิ่มตัวเก็บประจุสตาร์ทโดยเฉพาะ (ชนิดอิเล็กโทรไลต์) ขนานกับรันตัวเก็บประจุ โดยปิดสวิตช์ด้วยรีเลย์หรือสวิตช์แรงเหวี่ยง อย่าให้รันคาปาซิเตอร์มากเกินไปเพื่อเป็นวิธีแก้ปัญหา

ตัวเก็บประจุ CBB60 มีโพลาไรซ์หรือไม่?

ไม่ CBB60 เป็นตัวเก็บประจุ AC แบบไม่โพลาไรซ์ ขั้วของมันสามารถใช้แทนกันได้ — ไม่มีตะกั่วที่เป็นบวกหรือลบ นี่เป็นความแตกต่างพื้นฐานจากตัวเก็บประจุด้วยไฟฟ้าซึ่งเป็นส่วนประกอบ DC แบบโพลาไรซ์ และจะถูกทำลายทันทีหากเชื่อมต่อกับ AC

ฉันสามารถใช้ CBB60 แทน CBB65 ได้หรือไม่

ไม่น่าเชื่อถือ CBB65 ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานเครื่องปรับอากาศและคอมเพรสเซอร์เครื่องทำความเย็น โดยมีโครงกระป๋องอะลูมิเนียมทรงกลมสำหรับอุณหภูมิแวดล้อมที่สูงขึ้นและข้อกำหนดในการติดตั้งเชิงกลที่แตกต่างกัน แม้ว่าทั้งสองชนิดจะใช้ฟิล์มโพลีโพรพีลีนเคลือบโลหะ แต่บรรจุภัณฑ์ ประสิทธิภาพทางความร้อน และความต้านทานการสั่นสะเทือนจะแตกต่างกัน ผู้ผลิตมอเตอร์ไม่แนะนำให้ใช้ CBB60 แทน CBB65 ในคอมเพรสเซอร์ HVAC

ตัวเก็บประจุ CBB60 ควรมีอายุการใช้งานนานเท่าใด?

ก quality CBB60 capacitor in a correctly specified application typically lasts อายุการใช้งาน 10,000 ถึง 15,000 ชั่วโมง ซึ่งหมายถึง 10-20 ปีในการใช้เครื่องสูบน้ำในที่พักอาศัยเพียงไม่กี่ชั่วโมงต่อวัน หน่วยที่ราคาถูกกว่าซึ่งมีไดอิเล็กทริกของฟิล์มบางกว่าหรือการเคลือบโลหะคุณภาพต่ำอาจล้มเหลวใน 3-5 ปี การวัดความจุไฟฟ้าประจำปีระหว่างการบำรุงรักษาตามปกติจะช่วยระบุการเสื่อมสภาพก่อนที่จะทำให้เกิดความล้มเหลวเมื่อไม่ได้สตาร์ท

เครื่องหมาย "µF" บนตัวเก็บประจุ CBB60 หมายถึงอะไร

µF ย่อมาจากไมโครฟารัด ซึ่งเป็นหน่วยของความจุไฟฟ้า หนึ่งไมโครฟารัดเท่ากับหนึ่งในล้านของฟารัด ค่าความจุที่พิมพ์บนตัวเก็บประจุ (เช่น 20 µF) จะต้องตรงกับข้อกำหนดเฉพาะของมอเตอร์ ตัวเลขจะกำหนดปริมาณการเปลี่ยนเฟสที่ตัวเก็บประจุสร้างขึ้นโดยตรงในขดลวดเสริม และไม่สามารถใช้แทนกันได้กับค่าที่แตกต่างกันอย่างมีนัยสำคัญ โดยไม่ส่งผลต่อประสิทธิภาพของมอเตอร์

ตัวเก็บประจุ CBB60 ตัวเดียวสามารถใช้สตาร์ทและเดินมอเตอร์ได้หรือไม่?

ใช่แล้ว นี่เป็นวิธีการทำงานของมอเตอร์แบบแยกคาปาซิเตอร์แบบถาวร (PSC) ตัวเก็บประจุรัน CBB60 ตัวเดียวให้ทั้งการเปลี่ยนเฟสเริ่มต้นและการแก้ไขเฟสการทำงาน การออกแบบนี้เรียบง่ายและเชื่อถือได้ โดยมีการแลกเปลี่ยนแรงบิดเริ่มต้นที่ต่ำกว่าเล็กน้อย (เมื่อเทียบกับการออกแบบการสตาร์ท/รันแบบสองตัวเก็บประจุ) เพื่อกำจัดสวิตช์สตาร์ทหรือรีเลย์ มอเตอร์ PSC ที่มีตัวเก็บประจุรัน CBB60 ตัวเดียวเป็นอุปกรณ์มาตรฐานในการใช้งานปั๊ม พัดลม และเครื่องซักผ้าทั่วโลก
