ตัวเก็บประจุ CBB60 กับ CBB65: อธิบายความแตกต่างที่สำคัญ

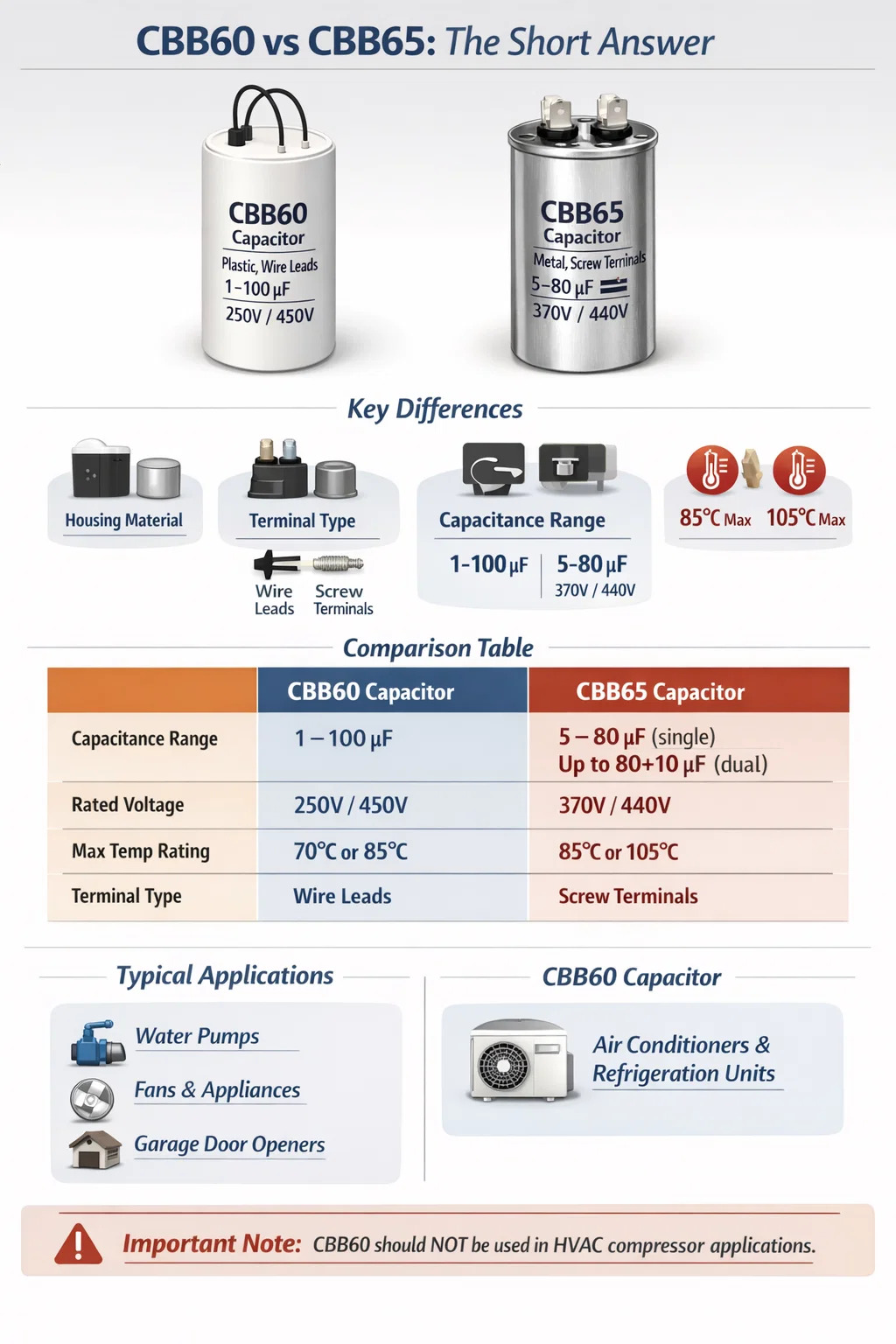

ซีบีบี60 กับ ซีบีบี65: คำตอบสั้น ๆ

ความแตกต่างพื้นฐานระหว่างก ตัวเก็บประจุ CBB60 และตัวเก็บประจุ CBB65 ขึ้นอยู่กับโครงสร้างทางกายภาพและสภาพแวดล้อมการใช้งานที่ต้องการ CBB60 เป็นตัวเก็บประจุแบบลวดตะกั่วทรงกระบอกที่ออกแบบมาสำหรับวงจรสตาร์ทและรันมอเตอร์ไฟฟ้ากระแสสลับเฟสเดียวเป็นหลัก ในขณะที่ CBB65 เป็นตัวเก็บประจุแบบขั้วสกรูที่ทำจากโลหะซึ่งออกแบบมาเพื่อการใช้งานที่หนักกว่า เช่น คอมเพรสเซอร์เครื่องปรับอากาศและหน่วยทำความเย็น ทั้งสองเป็นตัวเก็บประจุแบบฟิล์มโพลีโพรพีลีนที่ทำงานบนวงจร AC แต่จะมีความแตกต่างกันอย่างมีนัยสำคัญในด้านรูปแบบ ประเภทขั้วต่อ ช่วงความจุ และความยืดหยุ่นทางความร้อน

หากคุณกำลังเลือกการเปลี่ยนหรือจัดหาตัวเก็บประจุสำหรับการออกแบบใหม่ โดยทั่วไปทั้งสองจะไม่สามารถเปลี่ยนแทนกันได้หากไม่คำนึงถึงวิธีการติดตั้ง การกำหนดค่าขั้วต่อ และเพดานอุณหภูมิในการทำงาน การสร้างความสับสนให้กับทั้งสองประเภทนี้ แม้ว่าค่าความจุไฟฟ้าและพิกัดแรงดันไฟฟ้าจะเท่ากันก็ตาม อาจส่งผลให้เกิดความล้มเหลวก่อนเวลาอันควรหรืออันตรายด้านความปลอดภัยในสภาพแวดล้อมที่มีโหลดสูง

โครงสร้างทางกายภาพและฟอร์มแฟคเตอร์

ความแตกต่างที่เห็นได้ชัดเจนที่สุดระหว่าง CBB60 และ CBB65 อยู่ที่บรรจุภัณฑ์ทางกายภาพ

ตัวเก็บประจุ CBB60: ตัวเรือนพลาสติกทรงกระบอก

ตัวเก็บประจุ CBB60 ใช้ตัวพลาสติกทรงกระบอก (โดยปกติจะเป็นโพลีโพรพีลีนหรือตัวเสื้อที่ทนไฟ) โดยมีสายไฟสองหรือสี่เส้นยื่นออกมาจากปลายด้านหนึ่ง โดยทั่วไปเส้นผ่านศูนย์กลางของร่างกายจะอยู่ในช่วงตั้งแต่ 30 มม. ถึง 50 มม โดยมีความสูงแตกต่างกันไประหว่าง 60 มม. ถึง 100 มม. ขึ้นอยู่กับความจุไฟฟ้า สายเหล่านี้ช่วยให้สามารถติดตั้งเข้ากับแผงขั้วต่อมอเตอร์ได้โดยตรงหรือเชื่อมต่อผ่านขั้วต่อแบบเชื่อมต่อด่วน ปลอกพลาสติกเต็มไปด้วยอีพอกซีเรซินหรือฟิลเลอร์ฉนวนที่คล้ายกันเพื่อปิดผนึกฟิล์มภายในที่พันกันไม่ให้ความชื้นเข้าไป

เนื่องจากใช้สายไฟตะกั่ว CBB60 จึงถือเป็นส่วนประกอบ "ตะกั่ว" โดยทั่วไปแล้วจะวางตั้งตรงหรือทำมุมภายในช่องเก็บประจุของมอเตอร์ ยึดด้วยตัวยึดหรือคลิปพลาสติก การออกแบบนี้ประหยัดพื้นที่และมีต้นทุนการผลิตต่ำ ซึ่งเป็นเหตุผลว่าทำไมจึงครองตลาดมอเตอร์ปั๊มน้ำ มอเตอร์พัดลม และมอเตอร์เครื่องใช้ไฟฟ้าขนาดเล็ก

ตัวเก็บประจุ CBB65 : ตัวเรือนกระป๋องโลหะอลูมิเนียม

ในทางตรงกันข้าม ตัวเก็บประจุ CBB65 จะอยู่ใน กระป๋องอลูมิเนียมอัลลอยด์ทรงกลม . ขั้วต่อของมันคือขั้วต่อแบบสกรูที่ติดตั้งอยู่ด้านบน ซึ่งช่วยให้สามารถต่อสายไฟได้อย่างปลอดภัยและทนทานต่อแรงสั่นสะเทือนได้ดีกว่าสายไฟธรรมดา กล่องหุ้มโลหะให้การกระจายความร้อนและการปกป้องกลไกที่เหนือกว่าเมื่อเทียบกับพลาสติก ขนาดทั่วไปรวมถึงเส้นผ่านศูนย์กลางของ 40 มม. ถึง 50 มม และความสูงตั้งแต่ 70 มม. ถึง 120 มม. แม้ว่าตัวเก็บประจุแบบดูอัลรัน (ซึ่งรวมค่าความจุสองค่าไว้ในหน่วยเดียว) อาจมีขนาดใหญ่กว่าก็ได้

กระป๋องอลูมิเนียมถูกปิดผนึกด้วยช่องระบายแรงดันที่ด้านล่างหรือด้านบน ซึ่งทำหน้าที่เป็นวาล์วนิรภัยในกรณีที่มีแรงดันเกินภายใน คุณลักษณะนี้มีความสำคัญอย่างยิ่งในสภาพแวดล้อมของคอมเพรสเซอร์ซึ่งอุณหภูมิแวดล้อมอาจพุ่งสูงขึ้นอย่างรวดเร็ว ตัวเครื่องโลหะยังรองรับการติดตั้งภายนอกผ่านแถบรัดหรือฉากยึดที่เป็นเหล็ก ซึ่งเป็นวิธีการมาตรฐานอุตสาหกรรมสำหรับการติดตั้งตัวเก็บประจุ HVAC

การเปรียบเทียบพิกัดไฟฟ้า

ตัวเก็บประจุทั้งสองประเภททำงานบนวงจรไฟฟ้ากระแสสลับ แต่พารามิเตอร์ที่ได้รับการจัดอันดับแตกต่างกันในลักษณะที่สะท้อนถึงกรณีการใช้งานที่ต้องการ

พิกัดแรงดันไฟฟ้าสมควรได้รับความสนใจเป็นพิเศษ CBB65 มีวางจำหน่ายเฉพาะในเท่านั้น 370 VAC และ 440 VAC เพื่อจัดการกับสภาวะแรงดันไฟฟ้าภายในระบบคอมเพรสเซอร์ HVAC ซึ่งไฟกระชากชั่วขณะระหว่างการสตาร์ทมอเตอร์อาจสูงถึงแรงดันไฟฟ้าปกติได้ ตัวเก็บประจุ CBB60 ที่ 250 VAC จะถูกประเมินต่ำเกินไปอย่างเป็นอันตรายในสภาวะเหล่านั้น แม้ว่าค่าความจุจะตรงกันก็ตาม

สภาพแวดล้อมการใช้งานทั่วไป

การทำความเข้าใจว่าตัวเก็บประจุแต่ละตัวได้รับการออกแบบให้ทำงานในตำแหน่งใดช่วยชี้แจงว่าทำไมจึงมีความแตกต่างทางกายภาพและทางไฟฟ้าตั้งแต่แรก

ตำแหน่งที่ใช้ตัวเก็บประจุ CBB60

ตัวเก็บประจุ CBB60 เป็นตัวเก็บประจุที่ทำงานด้วยมอเตอร์และสตาร์ทมอเตอร์มาตรฐานสำหรับมอเตอร์เหนี่ยวนำเฟสเดียวที่หลากหลายในสภาพแวดล้อมการทำงานเบาถึงปานกลาง การใช้งานทั่วไปได้แก่:

• มอเตอร์ปั๊มน้ำ (แบบจุ่มใต้น้ำและติดตั้งบนพื้นผิว โดยทั่วไปมีกำลัง 0.37 kW ถึง 2.2 kW)
• พัดลมเพดานและพัดลมดูดอากาศ
• ดรัมมอเตอร์เครื่องซักผ้า
• เครื่องหมุนเวียนอากาศขนาดเล็กและอุปกรณ์ระบายอากาศ
• ที่เปิดประตูโรงรถ
• มอเตอร์ปั๊มสระว่ายน้ำและสปาในช่วงกำลังต่ำกว่า

ในสภาพแวดล้อมเหล่านี้ อุณหภูมิในการทำงานมักจะอยู่ที่ต่ำกว่า 70°C ถึง 85°C และแรงสั่นสะเทือนอยู่ในระดับปานกลาง โดยทั่วไปแล้ว สภาพแวดล้อมจะได้รับการควบคุมเพียงพอที่ตู้พลาสติกจะช่วยป้องกันความชื้นและผลกระทบทางกลได้อย่างเพียงพอ

ตำแหน่งที่ใช้ตัวเก็บประจุ CBB65

ตัวเก็บประจุ CBB65 สร้างขึ้นโดยเฉพาะเพื่อตอบสนองความต้องการของมอเตอร์ HVAC และคอมเพรสเซอร์ทำความเย็น สภาพแวดล้อมการใช้งานหลักได้แก่:

• ชุดคอมเพรสเซอร์เครื่องปรับอากาศส่วนกลาง (ระบบแยก, ชุดแพ็คเกจ)
• คอมเพรสเซอร์ปั๊มความร้อน
• คอมเพรสเซอร์ทำความเย็นเชิงพาณิชย์
• หน่วยควบแน่นระบายความร้อนด้วยอากาศ
• มอเตอร์พัดลมคอนเดนเซอร์ในหน่วย HVAC ภายนอก

ในตู้คอมเพรสเซอร์ HVAC กลางแจ้งในวันที่อากาศร้อน อุณหภูมิภายในอาจสูงถึง อุณหภูมิแวดล้อม 55°C ถึง 70°C โดยมีพื้นผิวมอเตอร์คอมเพรสเซอร์เพิ่มความร้อนเฉพาะจุดเพิ่มเติม ตัวเก็บประจุที่ติดตั้งติดกับมอเตอร์นั้นจะต้องสามารถอยู่รอดได้อย่างน่าเชื่อถือ 85°ซ ถึง 105°ซ อุณหภูมิการทำงานต่อเนื่อง - ข้อกำหนดเฉพาะของ CBB65 ได้รับการจัดอันดับ แต่หน่วย CBB60 มาตรฐานส่วนใหญ่ไม่ได้เป็นเช่นนั้น

ประสิทธิภาพการระบายความร้อนและการกระจายความร้อน

การจัดการระบายความร้อนเป็นหนึ่งในความแตกต่างที่มีความหมายทางเทคนิคมากที่สุดระหว่างตระกูลตัวเก็บประจุทั้งสองตระกูลนี้ และอธิบายการเลือกใช้วัสดุได้โดยตรง

ตัวเก็บประจุแบบฟิล์มโพลีโพรพีลีนจะสร้างความร้อนภายในเนื่องจากการสูญเสียอิเล็กทริก โดยเฉพาะอย่างยิ่งภายใต้กระแสไฟ AC ที่ต่อเนื่อง ในการใช้งานด้วยมอเตอร์ ตัวเก็บประจุจะถูกจ่ายไฟตลอดเวลาในขณะที่มอเตอร์ทำงาน ตัวเก็บประจุไม่ใช่ส่วนประกอบสตาร์ทพัลส์สั้นๆ แต่เป็นองค์ประกอบที่ทำงานอย่างต่อเนื่องในวงจรการทำงาน ความร้อนใดๆ ที่ไม่ได้กระจายอย่างมีประสิทธิภาพจะสะสมอยู่ภายในตัวตัวเก็บประจุและเร่งการสลายตัวของอิเล็กทริก

อะลูมิเนียมมีค่าการนำความร้อนประมาณ 205 W/(m·K) ในขณะที่พลาสติกวิศวกรรมทั่วไปที่ใช้ในตัวเรือน CBB60 มีช่วงตั้งแต่ 0.1 ถึง 0.5 W/(m·K) ซึ่งหมายความว่ากระป๋องโลหะของตัวเก็บประจุ CBB65 จะกระจายความร้อนผ่านผนังได้อย่างมีประสิทธิภาพประมาณ 400 ถึง 2000 เท่าอย่างมีประสิทธิภาพมากกว่าตัวเรือนพลาสติกของ CBB60 ในทางปฏิบัติ อุณหภูมิแกนกลางของ CBB65 ขณะรับน้ำหนักยังคงต่ำกว่าอุณหภูมิแกนกลางของ CBB60 อย่างมากภายใต้ความเครียดทางไฟฟ้าเท่าเดิม ช่วยยืดอายุการใช้งานโดยตรงและลดความเสี่ยงของความล้มเหลวเนื่องจากความร้อน

นี่คือสาเหตุที่ตัวเก็บประจุ CBB65 สามารถทนต่ออุณหภูมิการทำงานสูงสุด 105°C ในเวอร์ชันคุณภาพสูง เคสโลหะจะรักษาอุณหภูมิของฟิล์มภายในให้อยู่ในระดับที่สามารถอยู่รอดได้ แม้ว่าสภาพแวดล้อมภายนอกจะรุนแรงมากก็ตาม ตัวเก็บประจุ CBB60 ที่ติดตั้งในตู้คอมเพรสเซอร์กลางแจ้งที่มีอุณหภูมิเพียง 85°C ในทางเทคนิคอาจอยู่รอดได้ที่อุณหภูมิห้อง แต่จะลดลงอย่างมากเมื่ออุณหภูมิโดยรอบดันขึ้นไปบนเพดานอย่างต่อเนื่องตลอดช่วงฤดูร้อน

คุณลักษณะด้านความปลอดภัยและโหมดความล้มเหลว

ปรัชญาการออกแบบความปลอดภัยของตัวเก็บประจุ CBB60 และ CBB65 นั้นแตกต่างกันอย่างเห็นได้ชัด ซึ่งสะท้อนถึงสภาพแวดล้อมการใช้งานตามลำดับอีกครั้ง

ฟิล์มรักษาตัวเองทั้งสองแบบ

ตัวเก็บประจุทั้ง CBB60 และ CBB65 ใช้ฟิล์มโพลีโพรพีลีนเคลือบโลหะที่มีคุณสมบัติซ่อมแซมตัวเอง เมื่อเกิดการพังทลายของไดอิเล็กตริกเฉพาะจุด เช่น การเจาะด้วยกล้องจุลทรรศน์ในฟิล์ม อิเล็กโทรดโลหะบางๆ ณ จุดนั้นจะระเหยทันทีเนื่องจากพลังงานที่ปล่อยออกมา ช่วยล้างข้อบกพร่องและฟื้นฟูฉนวน กลไกนี้ช่วยให้ตัวเก็บประจุสามารถทนต่อเหตุการณ์ข้อผิดพลาดเล็กๆ น้อยๆ นับพันครั้งตลอดอายุการใช้งานโดยไม่มีความล้มเหลวร้ายแรง ลักษณะการรักษาตัวเองคือจุดแข็งที่ใช้ร่วมกันของตัวเก็บประจุแบบฟิล์มซีรีส์ CBB ทั้งหมด

ช่องระบายแรงดันใน CBB65

ตัวเก็บประจุ CBB65 ถูกปิดผนึกไว้ในกระป๋องอลูมิเนียมที่มี ช่องระบายความดันในตัว ซึ่งมักจะอยู่ที่ด้านล่างของกระป๋องหรือรวมอยู่ในซีลฝา หากก๊าซภายในสะสมตัวเนื่องจากแรงดันไฟฟ้าเกินเป็นเวลานานหรือการเสื่อมสภาพจากความร้อน ช่องระบายอากาศนี้จะเปิดขึ้นในลักษณะที่ได้รับการควบคุม โดยปล่อยแรงดันและป้องกันไม่ให้กระป๋องแตกอย่างรุนแรง ผลลัพธ์ที่ได้คือโหมด "ความล้มเหลวแบบเปิด" ที่ค่อนข้างปลอดภัย แทนที่จะเป็นโหมดระเบิด

ตัวเก็บประจุหุ้มพลาสติก CBB60 ขาดช่องระบายอากาศนี้ ภายใต้การบรรทุกเกินพิกัดอย่างรุนแรง CBB60 อาจพองตัว ตัวเรือนแตก หรือในกรณีที่เลวร้ายที่สุดเกิดการแตกร้าวด้วยแรงฉับพลันมากขึ้น โดยเฉพาะอย่างยิ่งหากเรซินเติมไม่เพียงพอหรือมีอายุมากขึ้น นี่เป็นโหมดความล้มเหลวที่ทราบกันดีในช่องมอเตอร์ปั๊มที่มีการระบายอากาศไม่ดี ซึ่งการเปลี่ยนตัวเก็บประจุล่าช้าเกินกว่าอายุการใช้งานที่ปลอดภัยในทางปฏิบัติ

ตัวต้านทานการคายประจุ

ตัวเก็บประจุ CBB65 จำนวนมาก โดยเฉพาะที่จำหน่ายในตลาด HVAC ในอเมริกาเหนือ มีตัวเก็บประจุภายในด้วย ตัวต้านทานเลือดออก (โดยทั่วไปคือ 10 kΩ ถึง 20 kΩ) ต่อสายข้ามขั้วต่อเพื่อคายประจุแรงดันไฟฟ้าตกค้างหลังจากที่หน่วยถูกตัดพลังงาน นี่เป็นคุณลักษณะด้านความปลอดภัยที่สำคัญสำหรับช่างเทคนิคบริการซึ่งอาจจัดการตัวเก็บประจุได้ไม่นานหลังจากปิดระบบ ประจุที่เหลืออยู่บนตัวเก็บประจุ 440 VAC ที่ 40 µF อาจเป็นอันตรายถึงชีวิตได้หากไม่ได้ปล่อยออกมา ตัวเก็บประจุ CBB60 อาจมีหรือไม่มีตัวต้านทานนี้ ขึ้นอยู่กับผู้ผลิตและเกรด

ตัวเก็บประจุแบบดูอัลรัน: คุณสมบัติเฉพาะของ CBB65

หมวดหมู่ผลิตภัณฑ์ที่สำคัญประเภทหนึ่งที่มีอยู่ในตระกูล CBB65 แต่ไม่มีสิ่งใดที่เทียบเท่าได้จริงใน CBB60 คือ ตัวเก็บประจุแบบดูอัลรัน (บางครั้งเรียกว่า "ตัวเก็บประจุแบบคู่" หรือ "ตัวเก็บประจุแบบวงรี" ในตลาดอเมริกาเหนือ)

ตัวเก็บประจุ CBB65 แบบดูอัลรันประกอบด้วยองค์ประกอบตัวเก็บประจุอิสระสองตัวภายในกระป๋องอะลูมิเนียมอันเดียว โดยใช้ขั้วต่อร่วมร่วมกัน โดยทั่วไปแล้วทั้งสามขั้วจะมีป้ายกำกับ HERM (คอมเพรสเซอร์สุญญากาศ), FAN (มอเตอร์พัดลมคอนเดนเซอร์) และ COM (ทั่วไป) . วิธีนี้จะรวมสิ่งที่อาจเป็นตัวเก็บประจุสองตัวที่แยกจากกันเป็นหนึ่งหน่วย ช่วยประหยัดพื้นที่และต้นทุนในอุปกรณ์ HVAC

การกำหนดค่าตัวเก็บประจุแบบดูอัลรันทั่วไปประกอบด้วยค่าต่างๆ เช่น:

• 35 µF 5 µF / 440 VAC (ระบบแยกที่อยู่อาศัยขนาดกลาง)
• 45 µF 5 µF / 440 VAC (ที่อยู่อาศัยขนาดใหญ่หรือเชิงพาณิชย์ขนาดเล็ก)
• 55 µF 7.5 µF / 440 VAC (คอมเพรสเซอร์ความจุสูงกว่า)
• 80 µF 10 µF / 370 VAC (การเริ่มต้นคอมเพรสเซอร์เชิงพาณิชย์ที่ใช้งานหนัก)

การกำหนดค่าแบบคู่นี้ใช้งานได้จริงในกระป๋องโลหะเท่านั้น เนื่องจากองค์ประกอบฟิล์มพันแผลที่แยกกันสองชิ้นต้องการพื้นที่เพียงพอและการจัดการระบายความร้อน โครงสร้างแบบ CBB60 ที่หุ้มด้วยพลาสติกจะไม่รองรับการกำหนดค่านี้ได้อย่างน่าเชื่อถือภายใต้สภาวะคอมเพรสเซอร์ที่มีอุณหภูมิสูง ซึ่งเป็นอีกเหตุผลหนึ่งที่แพลตฟอร์ม CBB65 ยังคงมีความโดดเด่นในด้าน HVAC

การรับรองมาตรฐานและการปฏิบัติตามข้อกำหนด

ตัวเก็บประจุทั้ง CBB60 และ CBB65 อยู่ภายใต้มาตรฐานแห่งชาติของจีน กิกะไบต์/ที 3667 ซึ่งครอบคลุมถึงตัวเก็บประจุมอเตอร์กระแสสลับ อย่างไรก็ตาม หมวดหมู่ผลิตภัณฑ์ที่อยู่ในมาตรฐานนั้นสะท้อนถึงข้อกำหนดที่แตกต่างกัน นอกเหนือจากมาตรฐานของจีนแล้ว ตัวเก็บประจุที่จำหน่ายในตลาดโลกยังมีใบรับรองเพิ่มเติมอีกด้วย

• ตัวเก็บประจุ CBB60 โดยทั่วไปจะมีเครื่องหมาย CE สำหรับตลาดยุโรปและการรับรอง UL/CUL สำหรับอเมริกาเหนือเมื่อใช้ในการเปลี่ยนปั๊มและมอเตอร์พัดลม
• ตัวเก็บประจุ CBB65 สำหรับตลาด HVAC ในอเมริกาเหนือนั้นขึ้นอยู่กับ มาตรฐาน UL810 (มาตรฐานสำหรับตัวเก็บประจุ) และต้องเป็นไปตามข้อกำหนดที่ระบุไว้ใน UL สำหรับการใช้งานในอุปกรณ์ HVAC ที่ระบุไว้ หลายแห่งยังมีเครื่องหมายการปฏิบัติตามข้อกำหนด CSA และ RoHS อีกด้วย

เมื่อเปลี่ยนตัวเก็บประจุในอุปกรณ์ที่เดิมได้รับการรับรองด้วยประเภทตัวเก็บประจุเฉพาะ การทดแทนส่วนประกอบที่ไม่ผ่านการรับรองหรือประเภทอื่นอาจทำให้การรับรองอุปกรณ์เป็นโมฆะในทางเทคนิค และสร้างปัญหาความรับผิด โดยเฉพาะอย่างยิ่งในการติดตั้งเชิงพาณิชย์ที่ต้องได้รับการตรวจสอบตามปกติ

วิธีอ่านเครื่องหมายบนตัวเก็บประจุแต่ละตัว

ตัวเก็บประจุทั้ง CBB60 และ CBB65 จะพิมพ์ข้อมูลจำเพาะที่สำคัญไว้บนตัวเครื่องโดยตรง การทำความเข้าใจเครื่องหมายเหล่านี้ช่วยให้สามารถเลือกการเปลี่ยนทดแทนได้อย่างแม่นยำโดยไม่ต้องคาดเดา

ฉลากตัวเก็บประจุ CBB60 ทั่วไปอาจอ่านว่า:

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 เฮิร์ต — 85°C

ป้ายตัวเก็บประจุ CBB65 ทั่วไปอาจอ่านว่า:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (คลาสตัวต้านทานดิสชาร์จ)

คำต่อท้าย "A" ใน CBB65A โดยทั่วไปบ่งชี้ว่ามีตัวต้านทานดิสชาร์จอยู่ภายใน ค่าความจุไฟฟ้าคู่ (เช่น 45 5 µF) จะระบุทันทีว่าเป็นหน่วยการทำงานคู่ อัตราแรงดันไฟฟ้า 440 VAC และอัตราอุณหภูมิ 105°C ยืนยันว่าได้รับอัตราสำหรับบริการคอมเพรสเซอร์

เมื่อเปลี่ยนตัวเก็บประจุตัวใดตัวหนึ่ง ให้จับคู่กัน พารามิเตอร์หลักทั้งสามตัว —ค่าความจุ พิกัดแรงดันไฟฟ้า และพิกัดอุณหภูมิ—เป็นสิ่งสำคัญ การทดแทนด้วยแรงดันไฟฟ้าที่ต่ำกว่าหรือพิกัดอุณหภูมิที่ต่ำกว่านั้นเป็นสิ่งที่ยอมรับไม่ได้ พิกัดแรงดันไฟฟ้าที่สูงกว่าหรืออุณหภูมิที่สูงกว่านั้นมีความปลอดภัยทางไฟฟ้าแทน แม้ว่าจะต้องตรวจสอบขนาดทางกายภาพด้วยก็ตาม

ความคาดหวังอายุการใช้งานและรูปแบบการเสื่อมโทรม

อายุการใช้งานของตัวเก็บประจุขึ้นอยู่กับอุณหภูมิในการทำงาน ความเค้นแรงดันไฟฟ้า และรอบการทำงานเป็นอย่างมาก ทั้ง CBB60 และ CBB65 เป็นประเภทฟิล์มเคลือบโลหะ ซึ่งโดยทั่วไปมีอายุการใช้งานยาวนานกว่าตัวเก็บประจุด้วยไฟฟ้าในการทำงานของมอเตอร์ AC แต่อายุการใช้งานที่คาดหวังจะแตกต่างออกไปเนื่องจากเงื่อนไขการใช้งาน

อายุการใช้งาน CBB60

ในการให้บริการมอเตอร์ปั๊มหรือมอเตอร์พัดลมทั่วไปที่อุณหภูมิแวดล้อมปานกลาง (ต่ำกว่า 40°C) ตัวเก็บประจุ CBB60 ที่มีคุณภาพสามารถทำได้ 30,000 ถึง 50,000 ชั่วโมงการทำงาน ก่อนที่จะเกิดการดริฟท์ของความจุอย่างมีนัยสำคัญ ในอุปกรณ์ที่ใช้งานตามฤดูกาล (เช่น ปั๊มสระว่ายน้ำที่ทำงาน 8 ชั่วโมงต่อวันในช่วงฤดูกาล 6 เดือน) ซึ่งหมายถึงอายุการใช้งานประมาณ 10 ถึง 17 ปี อย่างไรก็ตาม ในตู้ที่ระบายอากาศไม่ดีหรือใกล้แหล่งความร้อน สิ่งนี้อาจลดลงอย่างรวดเร็ว บางหน่วยอาจทำงานล้มเหลวภายใน 3 ถึง 5 ปีในตัวเรือนปั๊มที่มีอุณหภูมิสูง

อายุการใช้งาน CBB65

สำหรับบริการคอมเพรสเซอร์ HVAC โดยทั่วไปแล้วตัวเก็บประจุ CBB65 ในโครงสร้างคุณภาพดีจะได้รับการจัดอันดับ 60,000 ชั่วโมงขึ้นไป ที่อุณหภูมิที่กำหนด อย่างไรก็ตาม เงื่อนไขการบริการ HVAC ในโลกแห่งความเป็นจริงนั้นยากสำหรับตัวเก็บประจุ แรงดันไฟฟ้าที่เพิ่มขึ้นจากเหตุการณ์กริดไฟฟ้า การสตาร์ทอย่างหนักของคอมเพรสเซอร์ซ้ำๆ และการทำงานอย่างต่อเนื่องที่อุณหภูมิแวดล้อมสูงกว่า 40°C สามารถลดอายุการใช้งานที่มีประสิทธิภาพลงได้ 8 ถึง 15 ปี ในการใช้งานที่อยู่อาศัย นี่คือสาเหตุที่ช่างเทคนิคบริการ HVAC ในสภาพอากาศร้อนมักแนะนำให้เปลี่ยนตัวเก็บประจุเชิงรุกทุกๆ 7 ถึง 10 ปี แม้กระทั่งก่อนที่จะเกิดความล้มเหลวที่มองเห็นได้ก็ตาม

การดริฟท์ของประจุไฟฟ้าเป็นโหมดการย่อยสลายที่พบบ่อยที่สุดในทั้งสองประเภท ตัวเก็บประจุที่สูญเสียความจุพิกัดไปมากกว่า 10% อาจทำให้มอเตอร์ดึงกระแสไฟฟ้าสูงขึ้น ทำงานร้อนขึ้น และประสบปัญหาประสิทธิภาพลดลง แม้ว่าจะไม่เกิดความเสียหายทันทีก็ตาม การวัดความจุด้วยมิเตอร์ความจุไฟฟ้าระหว่างการบำรุงรักษาตามปกติสามารถตรวจจับสิ่งนี้ได้ก่อนที่คอมเพรสเซอร์จะขัดข้อง

ความสามารถในการทดแทนกันได้: คุณสามารถแทนที่อันหนึ่งด้วยอันอื่นได้หรือไม่?

นี่เป็นหนึ่งในคำถามเชิงปฏิบัติที่สุดที่เกิดขึ้นในสถานการณ์การบริการภาคสนามและการเปลี่ยนทดแทน

กล่าวโดยย่อ: CBB65 สามารถใช้แทน CBB60 ในการใช้งานส่วนใหญ่ แต่ CBB60 ไม่ควรทดแทน CBB65 ในการใช้งานคอมเพรสเซอร์

หากคุณต้องการเปลี่ยนตัวเก็บประจุ CBB60 ของมอเตอร์ปั๊มและยูนิต CBB65 ที่มีความจุที่ตรงกันและมีพิกัดแรงดันไฟฟ้าที่สูงกว่า ตัวเก็บประจุจะทำงานด้วยระบบไฟฟ้า และอาจมีประสิทธิภาพเหนือกว่าแบบเดิมจริง ๆ เนื่องจากมีอายุการใช้งานยาวนานเนื่องจากคุณลักษณะทางความร้อนที่ดีกว่า คุณจะต้องจัดการกับความแตกต่างของประเภทขั้วต่อ (ขั้วต่อแบบสกรูกับสายนำ) ด้วยขั้วต่อที่เหมาะสม

การไปในทิศทางอื่น—การติดตั้งตัวเก็บประจุ CBB60 ลงในแอปพลิเคชันคอมเพรสเซอร์ HVAC—เป็นสิ่งที่ไม่แนะนำด้วยเหตุผลหลายประการ:

• ระดับอุณหภูมิของ CBB60 (มักอยู่ที่ 85°C) อาจไม่เพียงพอสำหรับสภาวะแวดล้อมของคอมเพรสเซอร์ที่ยั่งยืน
• อัตราแรงดันไฟฟ้า (250 VAC ทั่วไปใน CBB60) เข้ากันไม่ได้กับบริการคอมเพรสเซอร์ 370–440 VAC
• สายไฟไม่เหมาะกับสภาพแวดล้อมการสั่นสะเทือนของชุดคอมเพรสเซอร์โดยไม่มีการลดความเครียดเพิ่มเติม
• ไม่มีช่องระบายแรงดันหมายถึงโหมดความล้มเหลวที่เป็นอันตรายมากขึ้นภายใต้ความเครียดจากความร้อน
• การไม่มีการกำหนดค่าแบบดูอัลรันหมายความว่าจำเป็นต้องมียูนิตแยกกันสองยูนิต โดยที่โดยปกติแล้วยูนิตรันคู่ CBB65 หนึ่งเครื่องจะทำหน้าที่

การพิจารณาราคาและห้องว่าง

จากมุมมองการจัดหาเชิงพาณิชย์ ตัวเก็บประจุ CBB60 และ CBB65 ครอบครองระดับตลาดที่แตกต่างกัน

ตัวเก็บประจุ CBB60 เป็นส่วนประกอบสินค้าโภคภัณฑ์ปริมาณมาก มีมาตรฐาน 20 µF / 450 VAC CBB60 จากผู้ผลิตระดับกลางมีราคาประมาณ $0.80 ถึง $2.50 ต่อหน่วย ในคำสั่งซื้อตามปริมาณ มีจำหน่ายกันอย่างแพร่หลายจากผู้จัดจำหน่ายอุปกรณ์อิเล็กทรอนิกส์ ซัพพลายเออร์ชิ้นส่วนเครื่องใช้ไฟฟ้า และตลาดออนไลน์ทั่วโลก

ตัวเก็บประจุ CBB65 โดยเฉพาะประเภทดูอัลรันสำหรับการใช้งาน HVAC ให้ราคาที่สูงขึ้นซึ่งสะท้อนถึงโครงสร้างที่ซับซ้อนมากขึ้นและวัสดุเกรดที่สูงกว่า ก 45 5 µF / 440 VAC CBB65 แบบดูอัลรัน โดยทั่วไปจะมีค่าใช้จ่าย $4 ถึง $15 ต่อหน่วย ที่ร้านค้าปลีก โดยมีหน่วยที่มีตราสินค้าจากซัพพลายเออร์ HVAC OEM รายใหญ่บางครั้งมีมูลค่าถึง 20 ถึง 30 เหรียญสหรัฐ ตัวเก็บประจุ CBB65 ของปลอมและต่ำกว่ามาตรฐานเป็นปัญหาที่ได้รับการบันทึกไว้ในตลาดชิ้นส่วนอะไหล่ HVAC ซึ่งเป็นหน่วยที่มีกระป๋องอะลูมิเนียมแต่โครงสร้างภายในไม่เพียงพอ ส่งผลให้คอมเพรสเซอร์ทำงานล้มเหลวเนื่องจากการหลุดออกจากความทนทานอย่างรวดเร็วหรือทำงานล้มเหลวก่อนเวลาอันควรภายใต้ความร้อน แนะนำให้ซื้อจากผู้จัดจำหน่ายที่มีชื่อเสียงและตรวจสอบเครื่องหมายรายการ UL
