จะทดสอบตัวเก็บประจุ ac ด้วยมัลติมิเตอร์ได้อย่างไร? - การทดสอบสดของตัวเก็บประจุที่ดีและไม่ดี

การพิจารณาว่าตัวเก็บประจุ AC ในเครื่องปรับอากาศดีหรือไม่ดีไม่จำเป็นต้องมีความรู้ด้านวิศวกรรมอิเล็กทรอนิกส์ระดับมืออาชีพ ตราบใดที่คุณมีมัลติมิเตอร์ที่มีฟังก์ชัน "การทดสอบความจุ" คุณสามารถทำตามขั้นตอนเหล่านี้และกลายเป็นกึ่งผู้เชี่ยวชาญได้ด้วยตัวเอง

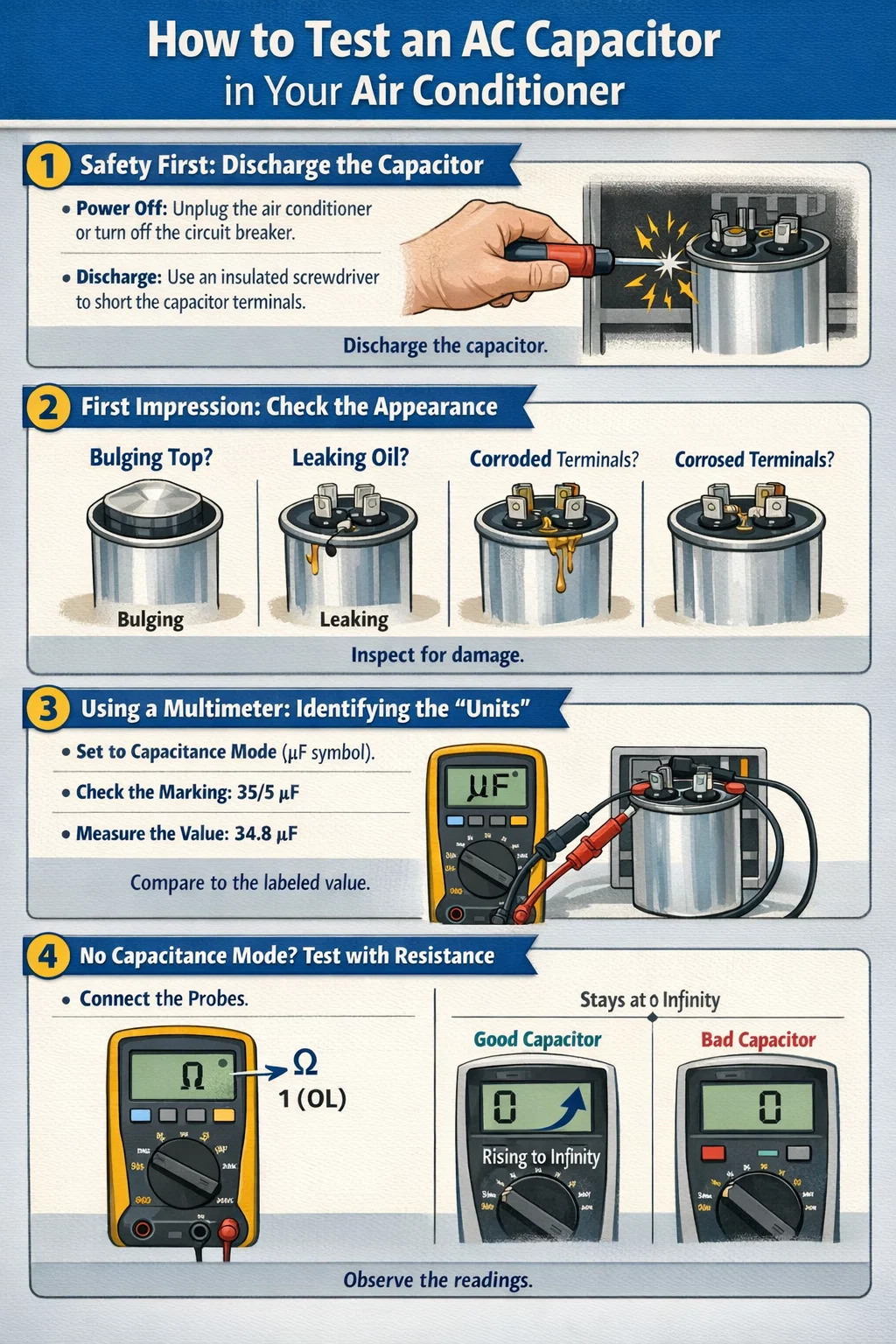

1. ปลอดภัยไว้ก่อน: คายประจุตัวเก็บประจุ

ขั้นตอนนี้สำคัญที่สุดก่อนที่คุณจะเริ่มการทดสอบ ตัวเก็บประจุไฟฟ้ากระแสสลับเปรียบเสมือนแบตเตอรี่ แม้หลังจากปิดเครื่องแล้ว ก็อาจมีประจุไฟฟ้าแรงสูงติดอยู่ และการสัมผัสโดยตรงอาจส่งผลให้เกิดไฟฟ้าช็อตอย่างรุนแรงได้
ปิดเครื่อง: ถอดปลั๊กเครื่องปรับอากาศหรือปิดเบรกเกอร์
การคายประจุ: ค้นหาไขควงที่มีด้ามจับที่หุ้มฉนวนอย่างดี และใช้เพลาโลหะแตะขั้วทั้งสอง (หรือสาม) ของตัวเก็บประจุพร้อมกัน หากคุณได้ยินเสียง "ป๊อป" หรือเห็นประกายไฟเล็กๆ แสดงว่าประจุไฟฟ้าที่เหลือได้ระบายออกไปแล้ว

2. ความประทับใจแรก: ตรวจสอบรูปลักษณ์ภายนอก

ผิดพลาดบ้าง ตัวเก็บประจุไฟฟ้ากระแสสลับ ไม่จำเป็นต้องทดสอบด้วยเครื่องมือด้วยซ้ำ แค่มองดูก็บอกได้เลยว่า:
โปน: ด้านบนของตัวเก็บประจุควรแบน ถ้ามันโป่งเหมือนขนมปังห่วยแตกแน่นอน
น้ำมันรั่ว: หากมีของเหลวมันรั่วจากด้านล่างหรือด้านบนแสดงว่าเกิดความเสียหายภายใน
การกัดกร่อน: ขั้วต่อที่สึกกร่อนอย่างรุนแรงอาจทำให้การสัมผัสไม่ดีเช่นกัน

3. การใช้มัลติมิเตอร์: การระบุ "หน่วย"

ตั้งมัลติมิเตอร์ให้อยู่ในช่วงการวัดความจุ (โดยปกติจะมีสัญลักษณ์ –|(– หรือระบุว่า nF/μF)
ตรวจสอบเครื่องหมาย: ตัวเก็บประจุ AC แต่ละตัวจะมีค่าความจุเขียนอยู่ที่ด้านข้าง ตัวอย่างเช่น "35/5 μF" หมายความว่าเป็นตัวเก็บประจุแบบคู่ โดยตัวที่ใหญ่กว่าคือ 35 และตัวที่เล็กกว่าคือ 5
วัดค่าจริง: วางโพรบมัลติมิเตอร์บนขั้วต่อที่เกี่ยวข้อง (เช่น "C" และ "HERM" เพื่อวัดส่วนคอมเพรสเซอร์ "C" และ "FAN" เพื่อวัดส่วนพัดลม)
เปรียบเทียบ: หากค่าที่วัดได้แตกต่างอย่างมากจากค่าที่ทำเครื่องหมายไว้ (เช่น ทำเครื่องหมาย 35 แต่การวัดเป็นเพียง 10 หรือไม่มีค่าที่อ่านได้เลย) แสดงว่าตัวเก็บประจุ "อ่อน" และจำเป็นต้องเปลี่ยนใหม่

4. จะเกิดอะไรขึ้นหากไม่มีช่วงความจุ? ใช้ช่วงแนวต้านเพื่อ "ฟังเสียงหัวใจเต้น"

หากมัลติมิเตอร์ของคุณไม่มีฟังก์ชันการวัดความจุไฟฟ้าโดยเฉพาะ คุณสามารถใช้ช่วงความต้านทาน (Ω) เพื่อประเมินโดยประมาณได้:
การสังเกตแบบไดนามิก: เชื่อมต่อโพรบและสังเกตตัวเลขบนหน้าจอ ตัวเก็บประจุที่ดีจะแสดงตัวเลขเล็กๆ ที่เพิ่มขึ้นอย่างรวดเร็วและสุดท้ายจะแสดงค่าอนันต์ (หรือ "1"/"OL")
หลักการ: เนื่องจากแบตเตอรี่ในมัลติมิเตอร์กำลังชาร์จตัวเก็บประจุ หากตัวเลขยังคงไม่เปลี่ยนแปลงหรือแสดงเป็น 0 เสมอ แสดงว่าตัวเก็บประจุไฟฟ้ากระแสสลับชำรุดแน่นอน

5. สัญญาณทั่วไปของตัวเก็บประจุที่ดีและไม่ดี
