CBB60 หมายถึงอะไรกับตัวเก็บประจุ?

ความหมายโดยตรงของ ซีบีบี60 บนตัวเก็บประจุ

ในส่วนประกอบทางไฟฟ้า คำว่า CBB60 เป็นรหัสมาตรฐานอุตสาหกรรมของจีน (GB) ที่ระบุวัสดุอิเล็กทริกเฉพาะและหมวดหมู่การทำงานของตัวเก็บประจุ ในภาษาอังกฤษธรรมดา CBB60 หมายถึง a ตัวเก็บประจุรันมอเตอร์แบบฟิล์มโพลีโพรพีลีนเคลือบโลหะ มีรูปร่างอยู่ในตัวเรือนทรงกระบอก ส่วนประกอบนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อให้อยู่ในวงจรไฟฟ้ากระแสสลับอย่างต่อเนื่องในขณะที่มอเตอร์กำลังทำงาน ซึ่งเป็นการเปลี่ยนเฟสที่จำเป็นเพื่อรักษาแรงบิดและประสิทธิภาพของมอเตอร์

ตัวรหัสเป็นตัวย่อที่เป็นตัวอักษรและตัวเลข โดยแต่ละตัวอักษรมีน้ำหนักทางเทคนิคเฉพาะเกี่ยวกับโครงสร้างภายในและการใช้งานอุปกรณ์ ต่างจากตัวเก็บประจุสตาร์ทที่จะเตะออกจากวงจรเมื่อมอเตอร์ถึงความเร็ว ตัวเก็บประจุ CBB60 ถูกสร้างขึ้นเพื่อความทนทานและทำหน้าที่ไฟฟ้าได้อย่างต่อเนื่อง

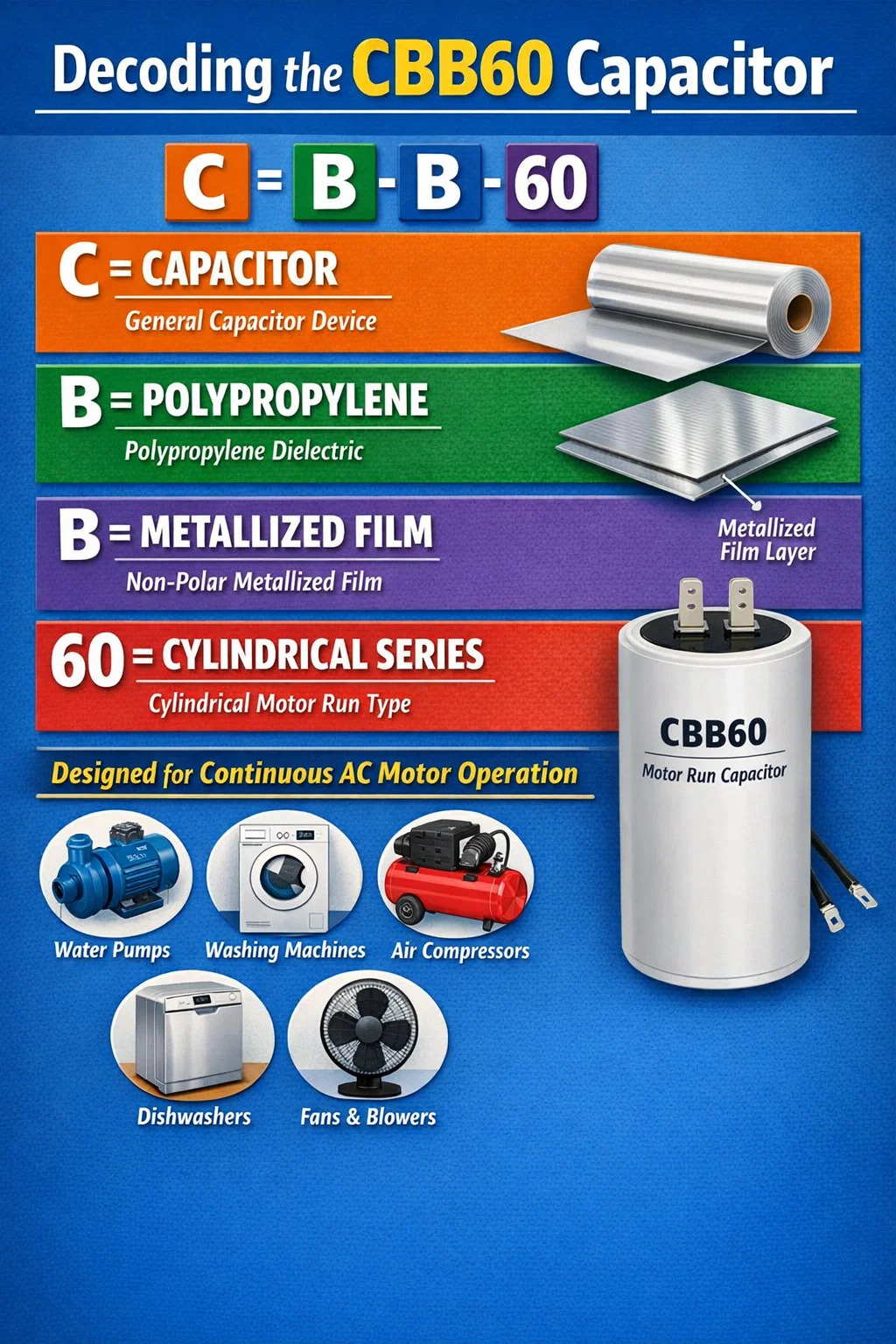

การถอดรหัสลำดับตัวอักษรและตัวเลขของ CBB60

เพื่อทำความเข้าใจว่าอะไรที่ทำให้ CBB60 มีเอกลักษณ์เฉพาะตัวเมื่อเปรียบเทียบกับตัวเก็บประจุอื่นๆ เช่น CBB61 หรือ CBB65 เราจะต้องแจกแจงรายละเอียดอักขระแต่ละตัวที่ใช้ในการตั้งชื่อ มาตรฐานนี้ได้รับการยอมรับอย่างกว้างขวางจากผู้ผลิตทั่วโลกเพื่อให้มั่นใจถึงความเข้ากันได้และความปลอดภัยในอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ AC ต่างๆ

รายละเอียด "C"

ตัวอักษรตัวแรกย่อมาจาก ตัวเก็บประจุ . นี่คือตัวระบุสากลสำหรับส่วนประกอบที่เก็บประจุไฟฟ้าไว้ในสนามไฟฟ้าสถิต ในบริบทของมอเตอร์ AC ประจุนี้ใช้เพื่อสร้างสนามแม่เหล็กที่ "อยู่นอกขั้น" กับสายไฟหลัก ซึ่งจำเป็นสำหรับมอเตอร์แบบเฟสเดียวในการหมุน

การพังทลาย "B" ครั้งแรก

ตัวอักษรตัวที่สองหมายถึง วัสดุอิเล็กทริก . ในกรณีนี้ "B" ย่อมาจาก โพรพิลีน . วัสดุนี้ถูกเลือกสำหรับตัวเก็บประจุ CBB60 เนื่องจากมีปัจจัยการกระจายต่ำมากและความต้านทานของฉนวนสูง ช่วยให้ตัวเก็บประจุสามารถรองรับความถี่สูงและรักษาความจุไฟฟ้าให้คงที่ แม้ว่าอุณหภูมิภายในจะเพิ่มขึ้นในระหว่างการทำงานของมอเตอร์เป็นเวลานานก็ตาม

รายละเอียด "B" ครั้งที่สอง

ตัวอักษรตัวที่สามบรรยายถึง ฟิล์ม Metallized ที่ไม่มีขั้ว . แสดงว่าตัวเก็บประจุไม่มีขั้วบวกหรือขั้วลบ ทำให้ปลอดภัยสำหรับวงจร AC (ไฟฟ้ากระแสสลับ) ลักษณะ "เคลือบโลหะ" หมายถึงชั้นบาง ๆ ของไอโลหะที่สะสมโดยตรงบนฟิล์มโพลีโพรพีลีน ซึ่งให้ความสามารถในการ "ซ่อมแซมตัวเอง" ได้ หากเกิดไฟฟ้าลัดวงจรเล็กน้อยภายใน ชั้นโลหะจะระเหยและกำจัดข้อบกพร่องโดยไม่ทำลายตัวเครื่องทั้งหมด

รายละเอียด "60"

ตัวเลข "60" แสดงถึง ซีรี่ส์โมเดล หรือรูปแบบการสมัคร ในอุตสาหกรรม โดยทั่วไป "60" หมายถึงพลาสติกทรงกระบอกหรือเปลือกอลูมิเนียมที่มีตัวนำลวดหรือขั้วจอบ ใช้สำหรับการใช้งานที่ใช้มอเตอร์เป็นหลักในเครื่องใช้ไฟฟ้า เช่น ปั๊ม เครื่องซักผ้า และคอมเพรสเซอร์

ฟังก์ชั่นหลักในมอเตอร์ AC

A ตัวเก็บประจุ CBB60 เป็นสิ่งจำเป็นสำหรับมอเตอร์เหนี่ยวนำเฟสเดียว เนื่องจากแหล่งจ่ายไฟ AC เฟสเดียวไม่ได้สร้างสนามแม่เหล็กหมุนตามธรรมชาติ มอเตอร์จึงเพียงแค่นั่งและสั่นสะเทือนโดยไม่ต้องใช้ตัวเก็บประจุช่วย CBB60 สร้างสนามแม่เหล็กทุติยภูมิโดยการหน่วงกระแสในขดลวดเสริม

การใช้งานสำหรับรุ่นเฉพาะนี้มีมากมายเนื่องจากมีการออกแบบที่แข็งแกร่ง ตัวอย่างทั่วไป ได้แก่:

• ปั๊มน้ำ (ชลประทานในประเทศและอุตสาหกรรม)
• เครื่องซักผ้าและเครื่องอบผ้า.
• เครื่องอัดอากาศขนาดเล็ก
• เครื่องล้างจานและการกำจัดขยะ
• พัดลมตั้งพื้นความเร็วสูง

ข้อมูลจำเพาะทางเทคนิคและการเปรียบเทียบข้อมูล

เมื่อเปลี่ยนก ตัวเก็บประจุ CBB60 แค่รู้รหัสรุ่นยังไม่เพียงพอ คุณต้องตรงกับพิกัดทางไฟฟ้าที่พิมพ์บนฉลาก การใช้ตัวเก็บประจุที่มีแรงดันไฟฟ้าหรือพิกัดไมโครฟารัด (µF) ไม่ถูกต้องอาจทำให้มอเตอร์ไหม้หรือตัวเก็บประจุระเบิดได้

วิธีการระบุตัวเก็บประจุ CBB60 ที่ล้มเหลว

เพราะก ตัวเก็บประจุ CBB60 เป็นรันคาปาซิเตอร์ ซึ่งความล้มเหลวมักส่งผลให้มอเตอร์อืด เสียงดัง หรือไม่สตาร์ทขณะโหลด แตกต่างจากชิ้นส่วนอิเล็กทรอนิกส์ที่อาจไม่มีสัญญาณภายนอก ตัวเก็บประจุแบบฟิล์มมักจะเสียหายในลักษณะที่มองเห็นได้

ธงสีแดงที่มองเห็นและเสียงได้

หากคุณสงสัยว่าเครื่องใช้ไฟฟ้าของคุณทำงานผิดปกติ ให้มองหาสัญญาณต่อไปนี้ที่เกี่ยวข้องกับตัวเก็บประจุ:

• ปลอกทรงกระบอกคือ ปูดหรือ "เห็ด" ที่ด้านบนหรือด้านล่าง สิ่งนี้บ่งบอกถึงแรงดันแก๊สภายในจากไฟฟ้าขัดข้อง
• มีคราบมันหรือเหนียวหลุดออกจากขั้ว แม้ว่าตัวเก็บประจุ CBB60 มักจะ "แห้ง" (เต็มไปด้วยเรซิน) แต่ตัวเก็บประจุบางตัวก็มีน้ำมันที่สามารถรั่วไหลได้ภายใต้ความร้อนจัด
• มอเตอร์มีเสียงดังแต่ไม่หมุน หากคุณดันมอเตอร์ด้วยมือและเริ่มหมุน ตัวเก็บประจุก็มีแนวโน้มที่จะตาย
• "สะดุด" บ่อยครั้งของเซอร์กิตเบรกเกอร์หรือการป้องกันโอเวอร์โหลดความร้อนบนมอเตอร์

แนวทางปฏิบัติด้านความปลอดภัยและการบำรุงรักษา

จัดการใดๆ ตัวเก็บประจุ CBB60 ต้องปฏิบัติตามระเบียบการด้านความปลอดภัยอย่างเข้มงวด ตัวเก็บประจุจะเก็บไฟฟ้าแม้ว่าจะตัดการเชื่อมต่อแหล่งพลังงานแล้วก็ตาม คุณต้องสัมผัสขั้วของ CBB60 ก่อน ปล่อยมัน โดยใช้ตัวต้านทานกำลังวัตต์สูงหรือเครื่องมือคายประจุแบบพิเศษพาดผ่านขั้วต่อ การลัดวงจรขั้วต่อด้วยไขควงอาจทำให้เกิดประกายไฟและทำให้ฟอยล์ภายในของตัวเก็บประจุเสียหายได้

เมื่อเปลี่ยนเครื่อง ตรวจสอบให้แน่ใจว่า CBB60 ใหม่มีระดับไมโครฟารัดเท่ากัน (เช่น 40µF ) และพิกัดแรงดันไฟฟ้าที่เท่ากับหรือสูงกว่าของเดิม (เช่น หากของเดิมเป็น 400VAC หน่วย 450VAC จะเป็นการอัพเกรดที่ปลอดภัย) ห้ามใช้อัตราแรงดันไฟฟ้าที่ต่ำกว่า เนื่องจากจะทำให้เกิดความล้มเหลวทันที
