ตัวเก็บประจุ CBB60 คืออะไร?

ความหมายโดยตรงของตัวเก็บประจุ CBB60

ก ตัวเก็บประจุ CBB60 เป็นตัวเก็บประจุแบบฟิล์มโพลีโพรพีลีนชนิดเคลือบโลหะชนิดพิเศษ ออกแบบมาเพื่อการใช้งานมอเตอร์กระแสสลับเป็นหลัก การกำหนด "CBB" ย่อมาจากองค์ประกอบของวัสดุ: "C" สำหรับตัวเก็บประจุ "B" สำหรับไดอิเล็กทริกของฟิล์มโพลีโพรพีลีน และ "B" ตัวที่สองสำหรับฟิล์มเคลือบโลหะที่ไม่มีขั้ว ตัวเก็บประจุเหล่านี้ได้รับการจำแนกอย่างเป็นทางการว่าเป็นตัวเก็บประจุแบบรัน ซึ่งหมายความว่าตัวเก็บประจุเหล่านี้จะอยู่ในวงจรในขณะที่มอเตอร์ทำงานเพื่อรักษาแรงบิดและปรับปรุงประสิทธิภาพ

CBB60 สร้างขึ้นภายในเปลือกพลาสติกทรงกระบอกหรืออะลูมิเนียม โดดเด่นด้วยคุณสมบัติการรักษาตัวเองและความต้านทานฉนวนสูง พบมากที่สุดในเครื่องใช้ในครัวเรือน เช่น เครื่องซักผ้า ปั๊มน้ำ และเครื่องอัดอากาศ โดยทั่วไปจะรองรับแรงดันไฟฟ้าระหว่าง 250V AC ถึง 450V AC

ข้อมูลจำเพาะทางเทคนิคและการก่อสร้าง

CBB60 ใช้ชั้นโลหะบางๆ (มักเป็นอะลูมิเนียมหรือสังกะสี) ที่เคลือบด้วยสุญญากาศโดยตรงบนพื้นผิวของฟิล์มโพลีโพรพีลีน การออกแบบนี้ช่วยให้ตัวเก็บประจุสามารถ "รักษาตัวเองได้" ซึ่งหมายความว่าหากไดอิเล็กทริกพังทลายเนื่องจากแรงดันไฟกระชาก ชั้นโลหะบางๆ จะระเหยไปรอบๆ จุดที่เสียหาย แยกความผิดปกติออก และปล่อยให้ตัวเก็บประจุทำงานต่อไปได้

พารามิเตอร์ประสิทธิภาพหลัก

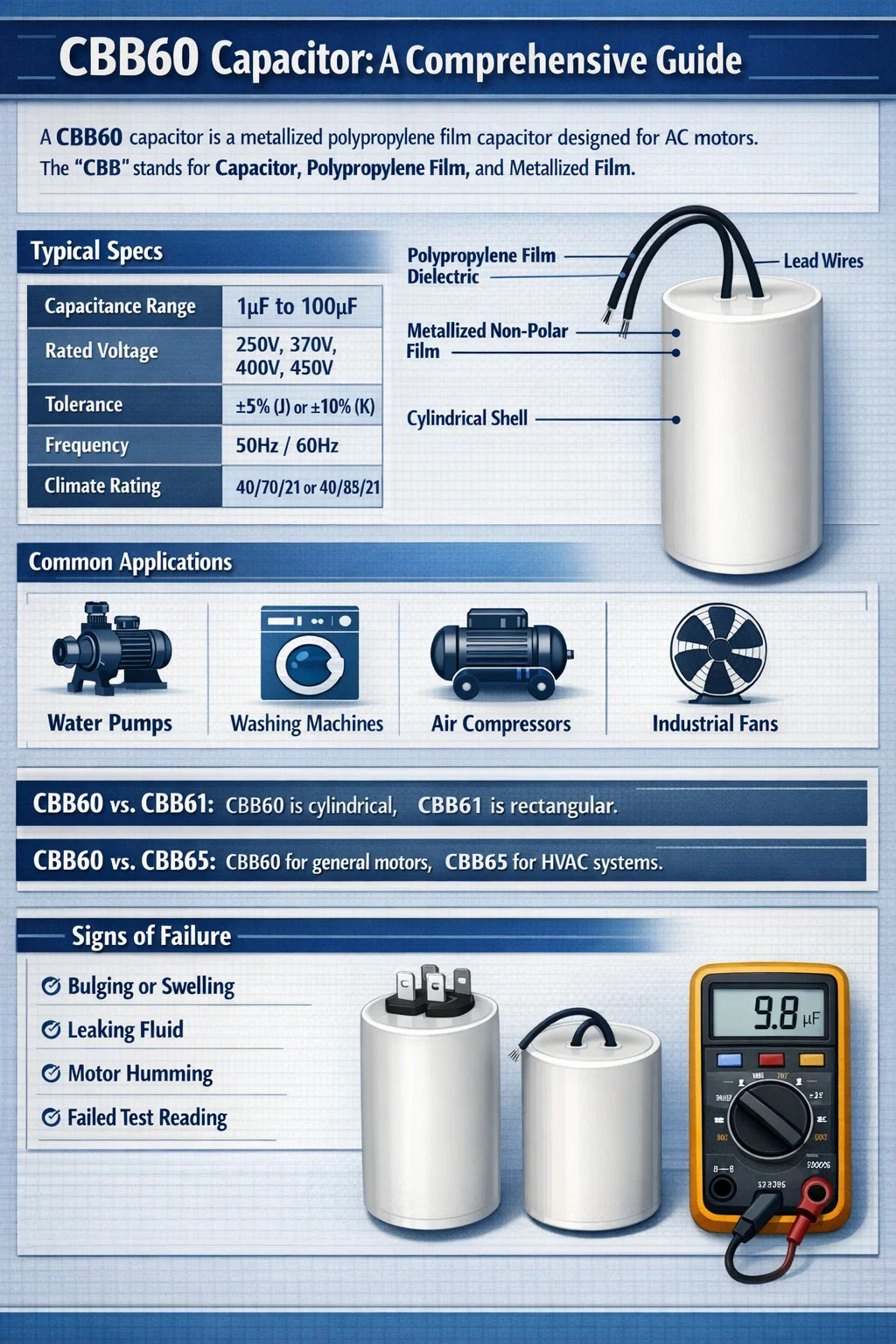

เพื่อให้มอเตอร์ AC มีอายุการใช้งานยาวนาน CBB60 จะต้องเป็นไปตามมาตรฐานอุตสาหกรรมเฉพาะ ด้านล่างนี้เป็นจุดข้อมูลทางเทคนิคทั่วไปที่พบในหน่วย CBB60 มาตรฐาน:

การใช้งานทั่วไปของตัวเก็บประจุ CBB60

จุดประสงค์หลักของตัวเก็บประจุ CBB60 คือการช่วยมอเตอร์ไฟฟ้ากระแสสลับเฟสเดียว ในระบบเหล่านี้ กำลังเฟสเดียวไม่สามารถสร้างสนามแม่เหล็กหมุนที่จำเป็นในการสตาร์ทหรือเดินมอเตอร์ได้อย่างราบรื่น ตัวเก็บประจุจะสร้างการเปลี่ยนเฟสในขดลวดเสริมเพื่อจำลองเฟสที่สอง

คุณจะพบตัวเก็บประจุ CBB60 ที่ใช้ในอุปกรณ์ต่อไปนี้:

• ปั๊มน้ำ: จำเป็นสำหรับปั๊มบ่อน้ำลึกและระบบชลประทานในสวนเพื่อรักษาแรงบิดให้คงที่
• เครื่องซักผ้า: ใช้เพื่ออำนวยความสะดวกในการหมุนถังซักหรือเครื่องกวนแบบสองทิศทาง
• กir Compressors: Helps the motor overcome the back-pressure of compressed air during start-up.
• พัดลมอุตสาหกรรม: ให้การทำงานที่มั่นคงสำหรับมอเตอร์ไอเสียและระบายอากาศขนาดใหญ่

แยกแยะ CBB60 จากตัวเก็บประจุอื่นๆ

เจ้าหน้าที่ซ่อมบำรุงจำเป็นอย่างยิ่งที่จะต้องแยกแยะ CBB60 จากประเภททั่วไปอื่นๆ เช่น CBB61 หรือ CBB65 เพื่อหลีกเลี่ยงไม่ให้อุปกรณ์ทำงานล้มเหลว

CBB60 กับ CBB61

แม้ว่าทั้งคู่จะเป็นตัวเก็บประจุโพลีโพรพิลีน แต่โดยทั่วไปแล้ว CBB61 จะเป็นทรงสี่เหลี่ยมผืนผ้าและใช้กับโหลดขนาดเล็ก เช่น พัดลมเพดาน CBB60 มีลักษณะทรงกระบอกและรองรับความต้องการกระแสไฟฟ้าที่สูงขึ้นของอุปกรณ์ขนาดใหญ่ เช่น ปั๊ม

CBB60 กับ CBB65

โดยทั่วไปแล้ว CBB65 จะห่อหุ้มอยู่ในตัวเครื่องอะลูมิเนียมทรงรีหรือทรงกลม และได้รับการออกแบบมาเป็นพิเศษสำหรับระบบปรับอากาศ (HVAC) ตัวเก็บประจุ CBB60 มีความหลากหลายมากกว่าและใช้กับเครื่องใช้ในครัวเรือนที่ขับเคลื่อนด้วยมอเตอร์เอนกประสงค์ที่หลากหลาย

ตัวบ่งชี้ความปลอดภัยและการบำรุงรักษา

เมื่อเวลาผ่านไป ตัวเก็บประจุ CBB60 จะลดลงเนื่องจากความร้อนและความเครียดทางไฟฟ้า การระบุยูนิตที่เสียตั้งแต่เนิ่นๆ สามารถป้องกันความเสียหายต่อขดลวดมอเตอร์ ซึ่งมีราคาแพงกว่าการเปลี่ยนตัวเก็บประจุมาก

สังเกตสัญญาณที่สร้างสรรค์ของความล้มเหลวเหล่านี้:

1. การปูดทางกายภาพ: หากส่วนบนของทรงกระบอก CBB60 มีลักษณะโค้งมนหรือบวม แสดงว่าความดันภายในเพิ่มขึ้นเนื่องจากความล้มเหลว
2. ของเหลวรั่ว: แม้ว่า CBB60 ส่วนใหญ่จะ "แห้ง" (เติมเรซิน) แต่บางอันก็มีส่วนผสมของน้ำมัน การรั่วไหลของของเหลวใดๆ ถือเป็นสัญญาณของซีลที่เสียหาย
3. เสียงฮัมของมอเตอร์: หากเสียงฮัมของมอเตอร์แต่ไม่สามารถหมุนได้ แสดงว่า CBB60 อาจสูญเสียค่าความจุ (µF) และไม่สามารถให้การเปลี่ยนเฟสที่จำเป็นได้อีกต่อไป
4. การทดสอบ: CBB60 ที่มีสุขภาพดีควรอ่านค่าได้ภายใน ±5% ของค่าไมโครฟารัด (µF) ที่กำหนด เมื่อทดสอบด้วยมัลติมิเตอร์
